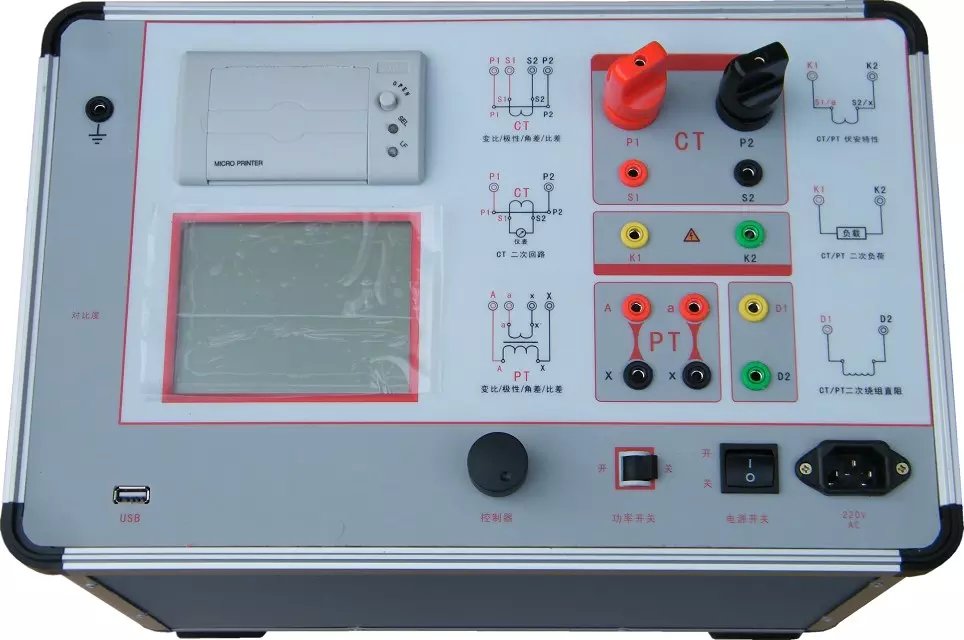

HYFA-II互感器伏安特性综合测试仪
仅需进行简单的数字设定：设定高测试电压、大电流装置将自动从零逐步升压。测试全过程自动记录数据，并自动地将伏安特性曲线描绘并 显示出来，省去手动调压、人工记录、整理、描曲线等烦琐劳动，可测试CT/PT的：“伏安特性”，“5％、10％和15％误差曲线”，“变比、极性”，“角差、比差”，“二次直阻”及“二次负载”，“二次回路”，“二次耐压”，退磁功能。。快捷、简单、精确、方便。
HYFA-II互感器伏安特性综合测试仪 技术特点
•支持检测CT和PT
•满足 GB1207、GB1208等规程要求.
•无需外接其它辅助设备，单机即可完成所有检测项目.
•自带微型快速打印机、可直接现场打印测试结果.
•采用智能控制器，操作简单.
•大屏幕液晶，图形化显示接口.
•按规程自动给出CT/PT（励磁）拐点值.
•自动给出5%和10%误差曲线.
•可保存3000组测试资料，掉电后不丢失.
•支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.
•小巧轻便≤22Kg，非常利于现场测试.
技术参数
检测功能：
|
CT 保护类、计量类 |
PT 保护类、计量类 |
|
• 伏安特性曲线（励磁） |
• 伏安特性曲线（励磁） |
|
• 自动给出拐点值 |
• 自动给出拐点值 |
|
• 自动给出 5% 和 10% 的误差曲线 |
• 变比测量 |
|
• 变比测量 |
• 极性判断 |
|
• 比差测量 |
• 比差测量 |
|
• 角差测量 |
• 角差测量 |
|
• 极性判断 |
• 交流耐压测试 |
|
• 一次通流测试 |
• 二次回路负载阻抗测量 |
|
• 交流耐压测试 |
• 二次绕直流电阻组测试 |
|
• 二次回路负载阻抗测量 |
• 铁心自动退磁 |
|
• 二次绕组直流电阻测试 |
|
|
• 铁心自动退磁 |
|
基本参数：
|
项 目 |
参 数 |
|
工作电源 |
AC220V ± 10% 、 50Hz |
|
设备输出 |
0 ～1000V/250 0Vrms ， 5Arms （20 A 峰值 ） |
|
大电流输出 |
0～600A/1000A |
|
励磁精度 |
≤ 0.5% （ 0.2%* 读数 +0.3%* 量程） |
|
二次绕组电阻测量 |
范围 0 .1～300Ω 、精度 ≤ 1% （ 0.2%* 读数 +0.3%* 量程） |
|
二次实际负荷测量 |
范围 5～10 00VA 、精度 ≤ 1% （ 0.2%* 读数 +0.3%* 量程）± 0.1VA |
|
角差 测量 |
精度±5 min 分辨率 0. 1 |
|
比差 测量 |
精度≤0.05% 分辨率0.01 |
|
CT变比测量 |
范围≤25000A/5A（5000A/1A）、精度≤0.5% |
|
PT 变比测量 |
范围 1～500KV、精度≤0.5% |
|
工作环境 |
温度： － 10 ℃ ～ 40℃，湿度： ≤ 90% ，海拔高度：≤ 1 5 00m |
|
尺寸、重量 |
尺寸：40 0mm × 25 0mm × 25 0mm ， 重量：≤22 Kg |
