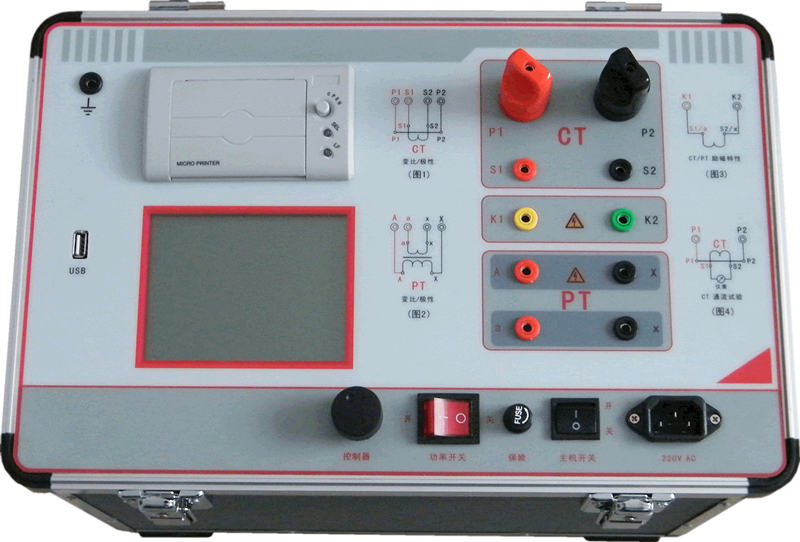

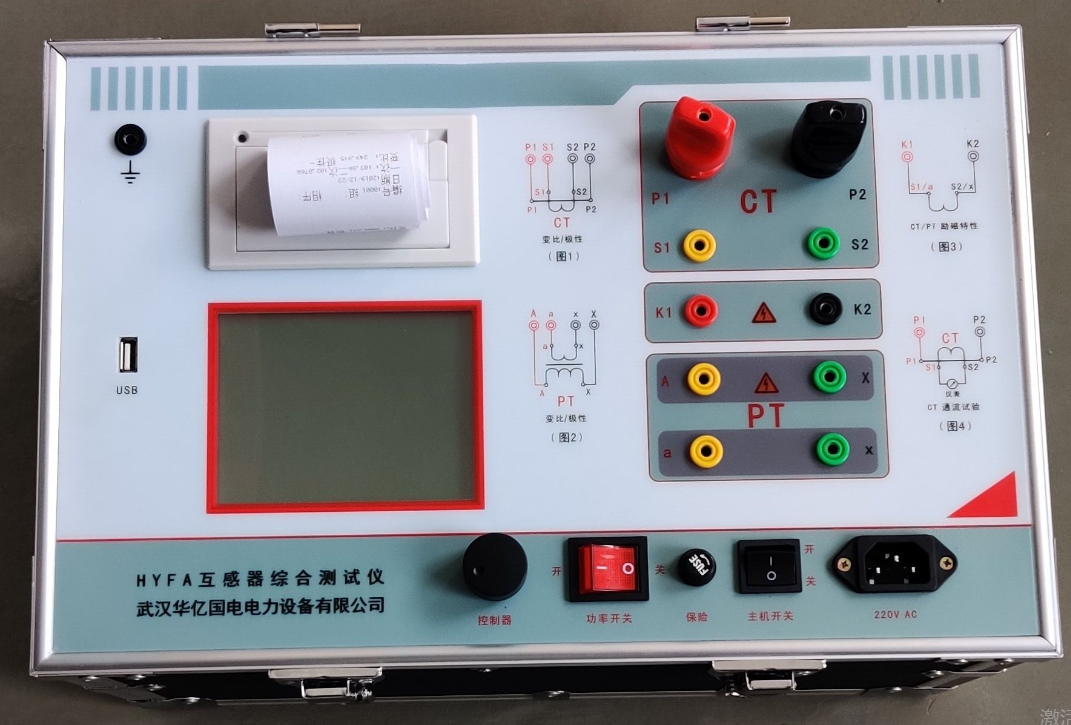

HYFA-I互感器伏安特性综合测试仪
是一种专门为测试互感器：伏安特性、变比、极性、误差曲线、计算拐点等设计的多功能现场试验仪器。实验时仅需设定测试电压/电流值，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过USB接口将测试数据上传到电脑进行编辑保存或打印。操作简单方便，提高工作效率，是一种性价比较高的高科技产品。
HYFA-I互感器伏安特性综合测试仪 技术特点
1，支持检测CT和PT
,2满足 GB1207、GB1208等规程要求.
3.无需外接其它辅助设备，单机即可完成所有检测项目.
4.自带微型快速打印机、可直接现场打印测试结果.
5.采用智能控制器，操作简单.
6.大屏幕液晶，图形化显示接口.
7.按规程自动给出CT/PT（励磁）拐点值.
8.自动给出5%和10%误差曲线.
9.可保存3000组测试资料，掉电后不丢失.
10.支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.
11.小巧轻便≤22Kg，非常利于现场测试.
技术参数
检测功能：
|
CT 电流互感器 |
PT 电压互感器 |
|
• 伏安特性（励磁特性）曲线 |
• 伏安特性（励磁特性）曲线 |
|
• 自动给出拐点值 |
• 自动给出拐点值 |
|
• 自动给出 5% 和 10% 的误差曲线 |
• 变比测量 |
|
• 变比测量 |
• 极性判断 |
|
• 极性判断 |
• 二次交流耐压测试 |
|
• 一次通流测试 |
• 铁心自动退磁 |
|
• 二次交流耐压测试 |
|
|
• 铁心自动退磁 |
|
|
|
|
|
|
|
基本参数：
|
项 目 |
参 数 |
|
工作电源 |
AC220V ± 10% 、 50Hz |
|
设备输出 |
0 ～1000V/2500V（20 A 峰值 ） |
|
大电流输出 |
0～600A/1000A |
|
励磁 测量精度 |
≤ 0.5% （ 0.2%* 读数 +0.3%* 量程） |
|
CT变比测量 |
范围5000A/1A(25000A/5A)、精度 ≤ 0.5% |
|
PT 变比测量 |
范围 1～500KV、精度 ≤ 0.5% |
|
工作环境 |
温度： － 10 ℃ ～ 40℃，湿度： ≤ 90% ，海拔高度：≤ 1 5 00m |
|
规格 |
尺寸：40 0mm × 26 0mm × 26 0mm ， 重量：≤20 Kg |
