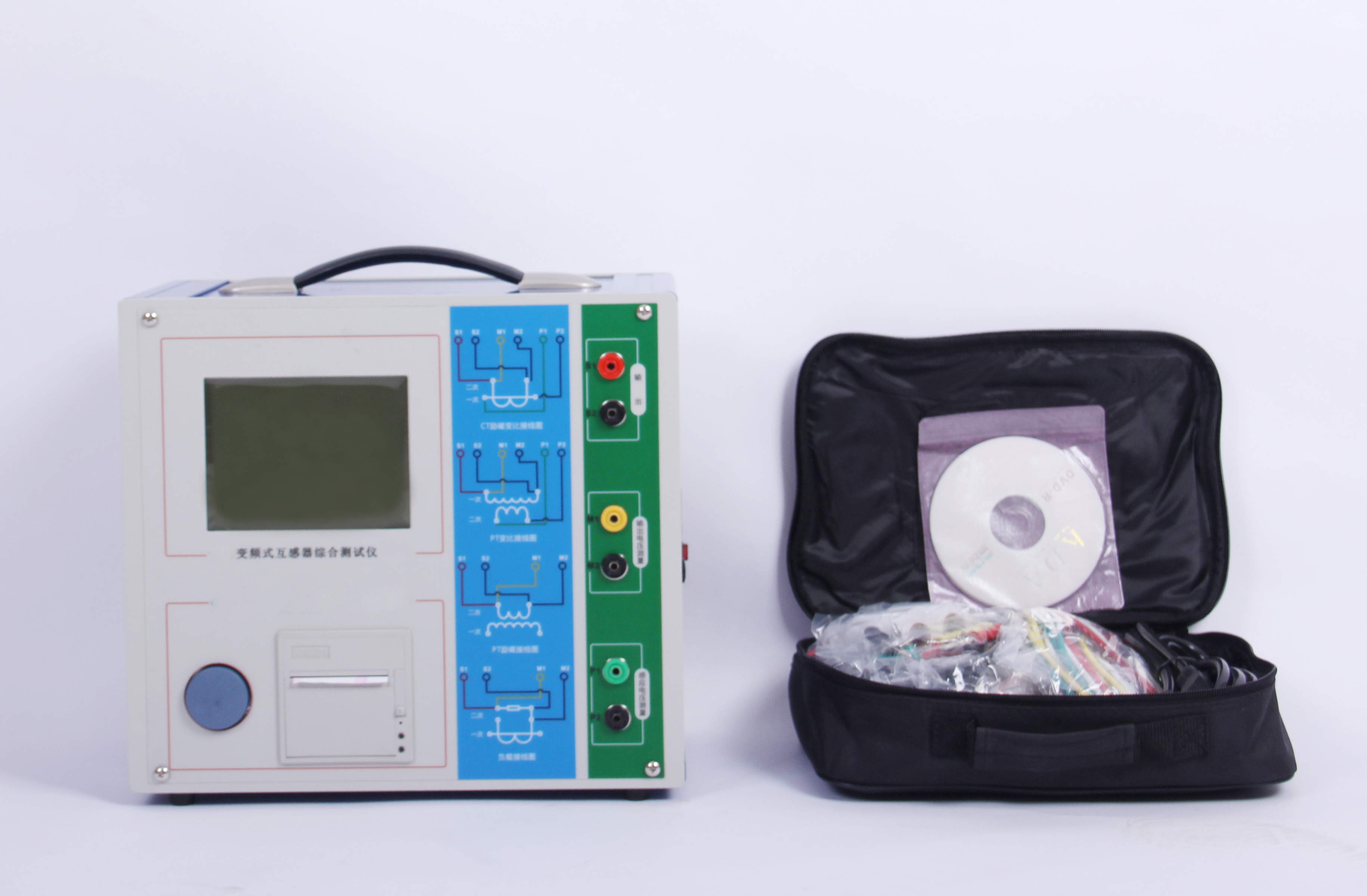

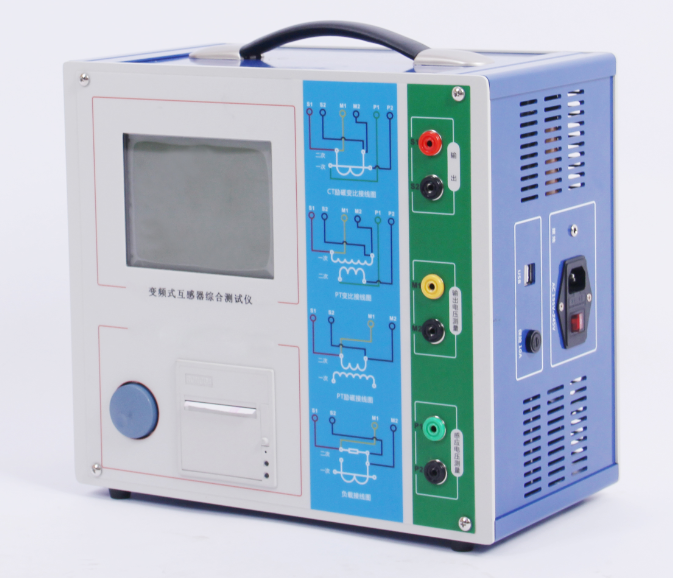

HYFA-BP变频互感器特性测试仪
采用高性能DSP和ARM、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高，是电力行业用于互感器的专业测试仪器。
可自动测试互感器：PT、CT（保护类、计量类）、伏安特性（励磁特性）曲线、自动给出拐点值、自动给出5%和10%的误差曲线、变比测量、比差测量、相位（角差）测量、极性判断、一次通流测试、交流耐压测试、二次负荷测试、二次绕组测试、铁心退磁等的多功能现场试验仪器。
HYFA-BP变频互感器特性测试仪 技术特点
1.功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。
2.自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
3.测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6)、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
4.基于先进的低频法测试原理，能应对拐点高达45KV的CT测试。
5.界面友好美观，全中文图形界面。
6装置可存储2000组测试数据，掉电不丢失。试验完毕后用U盘存入PC机，用软件进行数据分析，并生成WORD报告。
7.测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
8易于携带，装置重量<9Kg。
技术参数
|
|
变频式互感器综合测试仪 |
|
|
测试用途 |
保护类 CT ， 保护类 PT |
|
|
输出 |
0~180Vrms ， 12Arms ， 36A （峰值） |
|
|
电压测量精度 |
±0.2% |
|
|
CT 变比 测量 |
范围 |
1~30000 |
|
精度 |
±0.2% |
|
|
PT 变比 测量 |
范围 |
1~10000 |
|
精度 |
±0.2% |
|
|
相位测量 |
精度 |
±5min |
|
分辨率 |
0.5min |
|
|
二次绕组电阻测量 |
范围 |
0~300Ω |
|
精度 |
2%±2mΩ |
|
|
交流负载测量 |
范围 |
0~300VA |
|
精度 |
2%±0.2VA |
|
|
输入电源电压 |
AC220V±10% ， 50Hz |
|
|
工作环境 |
温度： -10 ο C~50 ο C ， 湿度： ≤90% |
|
|
尺寸、重量 |
尺寸 33cm x 29.4cm x 18cm 重量 <9kg |
|
