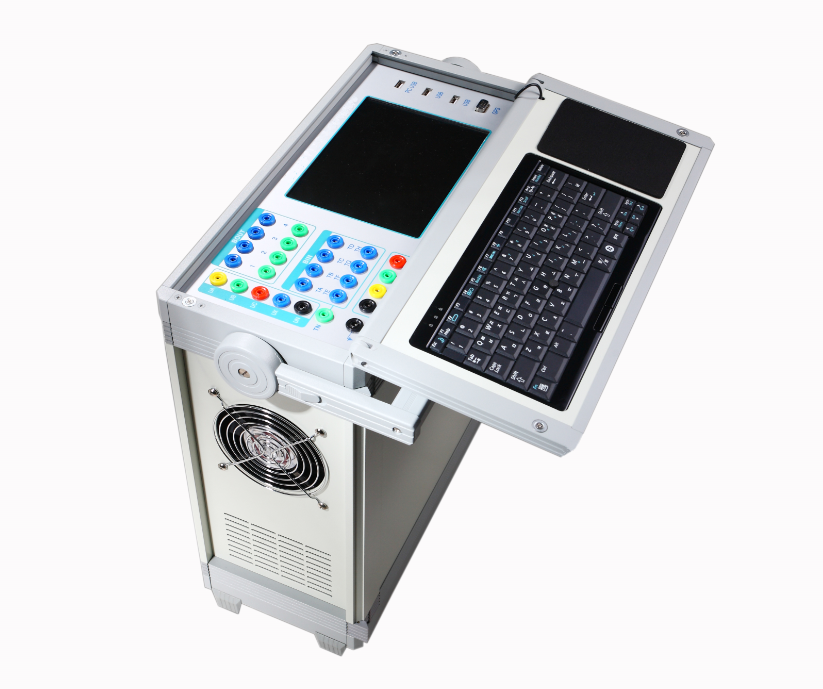

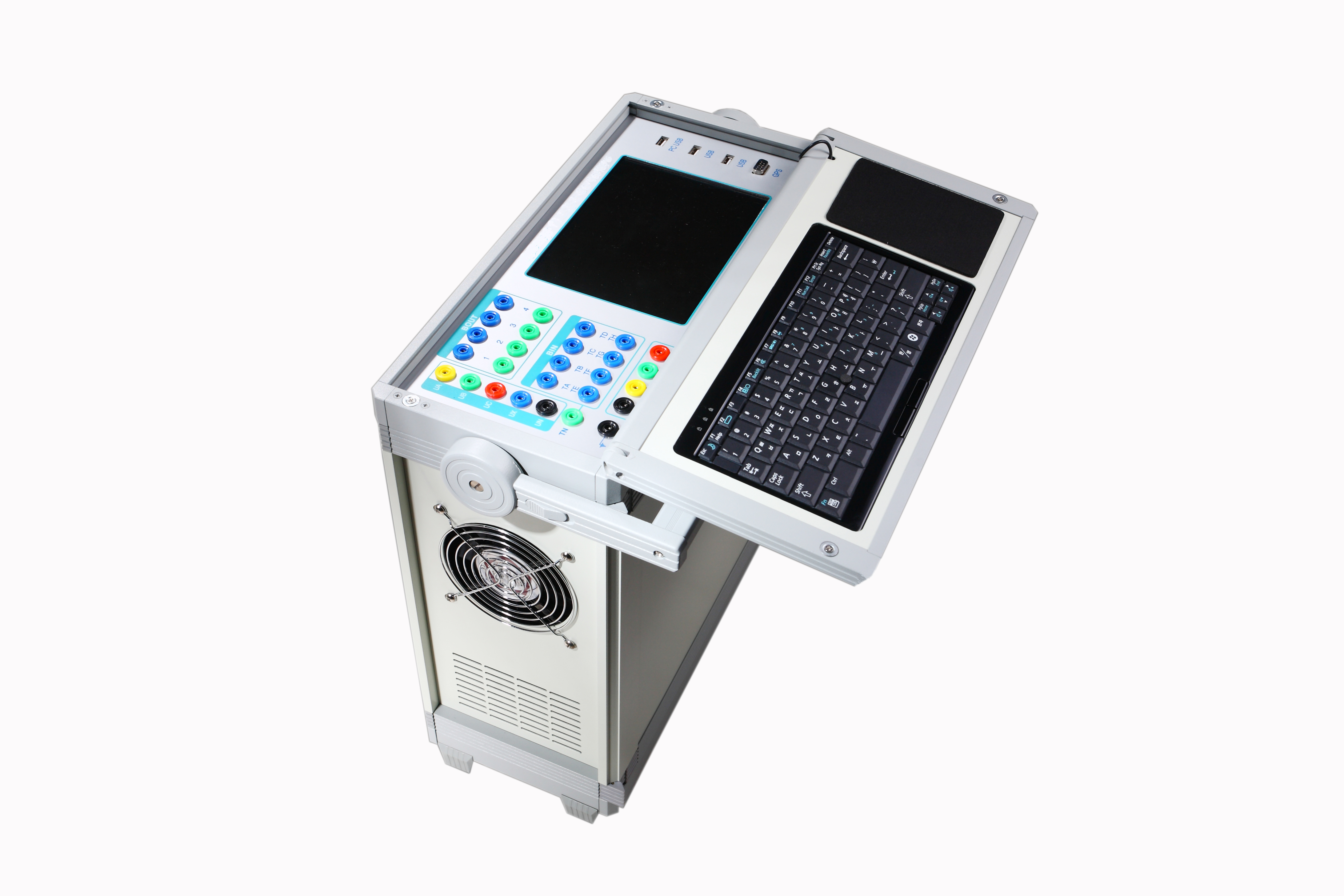

HY802继电保护测试仪

  8.4寸大屏幕高分辨力彩色TFT液晶显示屏，依据《DL/T 624-2010》标准研发，模块化结构，可同时输出三相电流四相电压， Windows XP操作系统，USB接口，自动生成WORD试验报告，支持波形回采。

HY802继电保护测试仪技术特点

Windows XP 操作系统，人机界面友好，操作简便快捷，为了方便用户使用，定义了大量键盘快捷键，使得操作“一键到位”。

TFT 液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等。

PC 机一样通过键盘或鼠标完成各种操作。 USB接口，可以方便地进行数据存取和软件维护。

D/A 转换器，产生的波形精度高、线性好，并且具备良好的瞬态响应和幅频特性。在整个测量范围内都能保证波形精度等指标要求。

± 250V 范围内能正常工作。 可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，可以实时存储测试数据，显示矢量图，打印报表等。

HY802继电保护测试仪技术参数

交流电流源

三相共用中性点的电流源 ， 电流上升下降时间 ＜100μs

大输出功率： 450VA/相

输出准确度：

0.1A ～ 2 A 准确度   ±5mA

2 A ～ 10 A 准确度    ±0.1%

10 A ～40A准确度   ±0.2%

分辨力：

0.1A ～ 10 A 分辨力  1mA

10 A ～40A分辨力   5mA

单相连续输出时间：

0.1 A ～ 10 A 输出时间  不限时

10 A ～ 20 A 输出时间   ≥60秒

20 A ～ 30 A 输出时间   ≥5秒

30 A ～ 40 A 输出时间   ≥3秒

交流电压源

四相共用中性点的电压源 ， 电流上升下降时间 ＜100μs

大输出功率：≥75 VA/相

输出准确度：

1 V～5V准确度   ±5mV

5V～125V准确度   ±0.1%

分辨力：

1 V～5V分辨力   1mV

5V～125V分辨力   5mV

直流电流源

单相输出范围 ：-10A～ + 10A或0～20A

大输出功率： 300VA/相

输出准确度：

±0.1A～±2A准确度   ±10mA

±2A～±10A准确度   ±0.2%

分辨力： 5m A

直流电压源

直流电压输出范围 ：-150V～+15 0V 或0～300V

大输出功率：≥ 100VA

输出准确度：

±1V～±10V准确度   ±20mV

±10V～±150V准确度   ±0.2%

分辨力：

±1V～±10V分辨力   5mV

±10V～±150V分辨力   10mV

交 流电压、电流源角度

相角范围：0 °～ 360°

准确度： ± 0. 1°

分辨力： 0. 01°

交 流电压、电流源频率

频率范围：10～1500Hz

能叠加 2 ～20次任意幅值的谐波及直流

输出准确度：

10Hz ～ 65Hz   ±0.001Hz

65 Hz ～ 1500Hz   ±0.02Hz

分辨力： 0.001 Hz

计时精度

1ms～1S ±1ms

1S ～999999S ±0.2%

开入量

8路独立开关接点输入，自动识别有源 接点的 极性 兼容空接点与15V～250V有源接点

开出量

4 对可编程开关空接点输出

接点容量 ： 250VDC ， 0.5A 或 250VAC ， 0.5A

同步性

电压电流同步性 ≤ 10 μ S

辅助直流电源

110V/220V直流供电       功率：110W

供电电源

交流输入电压

额定值：220V ± 10%
