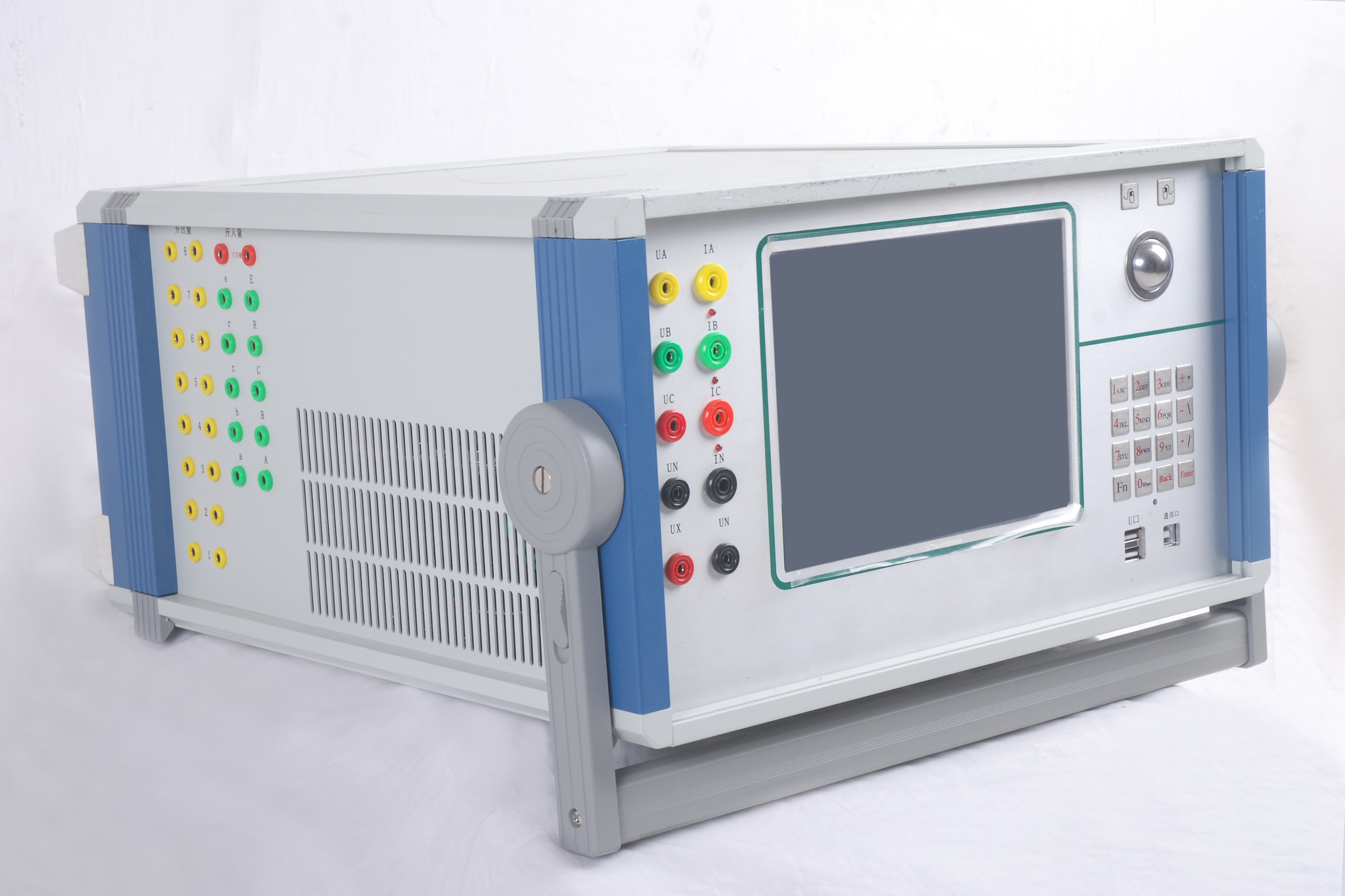

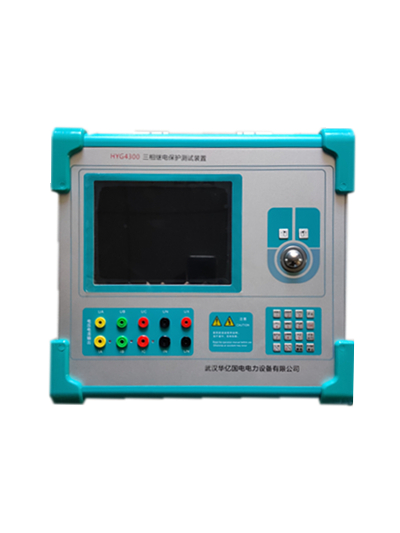

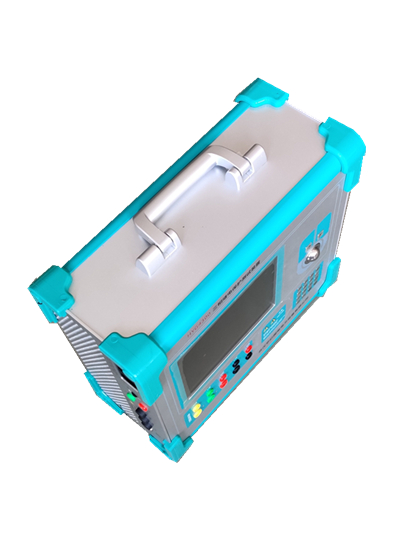

HYG4300工控微机继电保护测试装置

可对各种继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。

HYG4300工控微机继电保护测试装置技术特点

u 标准的4相电压3相电流输出 具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出 120V ，电流三并可输出 120A ，第4相电压Ux为多功能电压项，可设为4种3U 0 或检同期电压 ， 或任意某一电压值的情况输出。

u 单机操作方便 单机由方便灵活的 光电轨迹球 鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用，操作方便快捷。

u 双操作方式，联接电脑运行 通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。

u 软件功能强大 可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。

u 开关量接点丰富 10 路接点输入和 8 对空接点输出。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。输入 、 输出接点可根据用户需要扩展。

u 大屏幕TFT显示屏 本机采用800×600点阵大屏幕TFT高分辨率真彩液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。

u 自我保护 采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。

u 具有独立 专用直流电源输出 装置设有一路110V 及 220V专用可调直流电源输出。

u 性价比高 属于跨专业联合设计产品，综合了多专业的先进科技成果。兼具大型测试仪的性能，和小型测试仪的价位，具有很高的性能价格比。

HYG4300工控微机继电保护测试装置技术参数

交流电流输出

输出精度 ≤ 0.5A    ± 2mA

           ＞ 0.5A   0.2%

相电流输出（有效值）      0 ～ 40 A

三并电流输出（有效值）    0 ～ 12 0A

相电流长时间允许工作值（有效值） 10 A

相电流大输出功率                420VA

三并电流大输出时大输出功率    900VA

三并电流大输出时允许工作时间    1 0s

频率范围（基波）    20 ～ 100 0 Hz

谐波次数            1 ～ 20 次

  直流电流输出

输出精度    0.5 级

电流输出    0 ～ ± 10A  / 每相， 0 ～± 30A  / 三并

大输出负载电压    20 V

交流电压输出

输出精度    0.2 级

相电压输出（有效值）     0 ～ 1 2 0V

线电压输出（有效值）     0 ～ 240V

相电压 / 线电压输出功率     8 0VA  / 100VA

频率范围（基波） 20 ～ 10 00 Hz

谐波次数          1 ～ 20 次

  直流电压输出

输出精度  0.5 级

相电压输出幅值    0 ～ ± 1 6 0V

线电压输出幅值    0 ～ ± 320V

相电压 / 线电压输出功率    7 0VA  / 140VA
