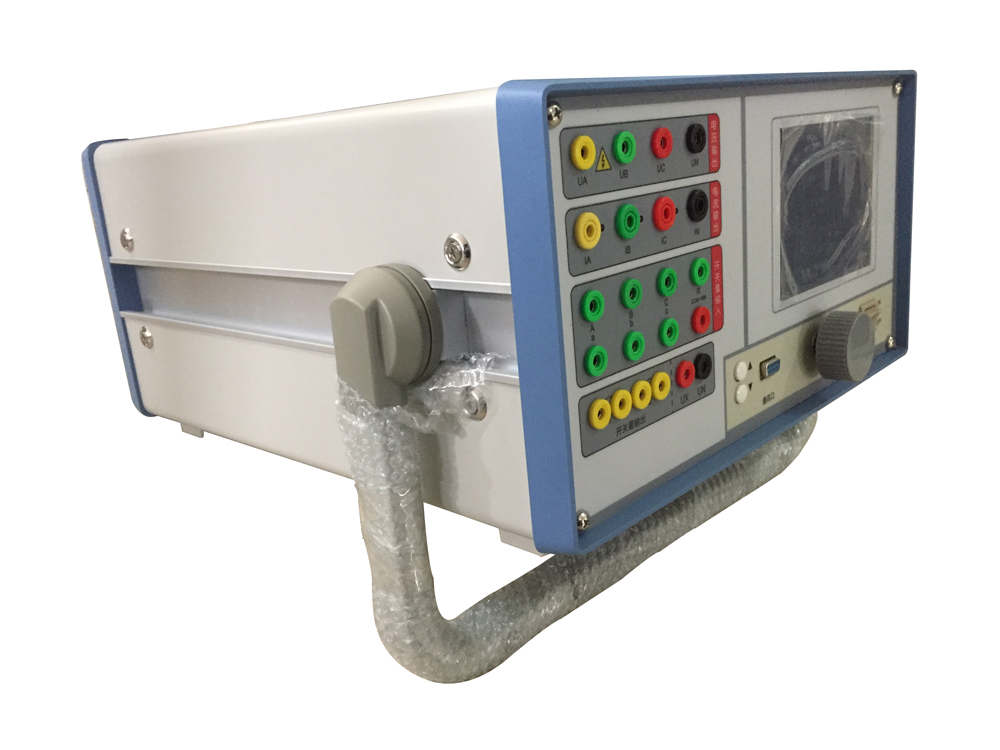

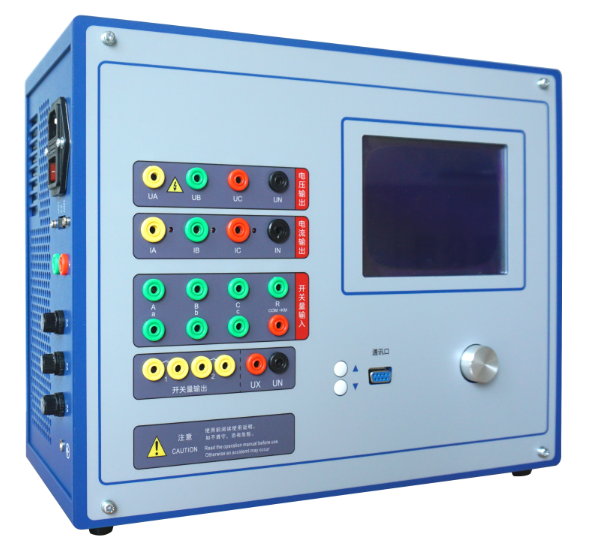

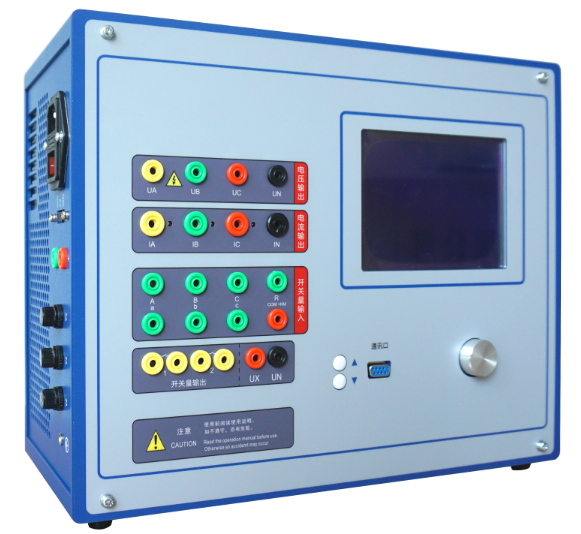

HY4300三相微机继电保护测试仪

可独立完成微机保护、继电保护、励磁、计量、故障录波等专业领域内的装置测试，广泛应用于电力、石化、冶金、铁路、航空、军事等行业的科研、生产和电气试验现场 。

HY4300三相微机继电保护测试仪技术特点

1.标准的4相电压3相电流输出具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。

2.单机操作方便单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用，操作方便快捷。

3.双操作方式，联接电脑运行通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。

4.软件功能强大可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。

5.开关量接点丰富7路接点输入和2对空接点输出。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。输入、输出接点可根据用户需要扩展。

6.大屏幕LCD显示屏本机采用320×240点阵大屏幕高分辨率图形液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。

7.自我保护采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。

8.具有独立专用直流电源输出装置设有一路110V 及 220V专用可调直流电源输出。

9.性价比高属于跨专业联合设计产品，综合了多专业的先进科技成果。兼具大型测试仪的性能，和小型测试仪的价位，具有很高的性能价格比。

HY4300三相微机继电保护测试仪技术参数

交流电流输出

输出精度  0.5级

相电流输出（有效值） 0～40A

三并电流输出（有效值） 0～120A

相电流长时间允许工作值（有效值） 10A

相电流大输出功率  420VA

三并电流大输出时大输出功率  900VA

三并电流大输出时允许工作时间  10s

频率范围（基波） 20～1000Hz

谐波次数  1～20 次

直流电流输出

输出精度  0.5级

电流输出  0～±10A / 每相，0～±30A / 三并

大输出负载电压  20V

交流电压输出

输出精度  0.5级

相电压输出（有效值） 0～120V

线电压输出（有效值） 0～240V

相电压/线电压输出功率  80VA / 100VA

频率范围（基波）  20～1000Hz

谐波次数  1～20次

直流电压输出

输出精度  0.5级

相电压输出幅值  0～±160V

线电压输出幅值  0～±320V

相电压/线电压输出功率  70VA / 140VA

开关量及时间测量

开关量输入    7路

空接点：1～20mA，24V

电位接点接入：“0”：0～+6V； “1”：+11 V～+250V

开关量输出    2对

DC：220V／0.2A；AC：220V／0.5A

时间测量

测量范围0.1ms～9999s测量精度0.1mS

单机重量    22kg    小体积：15kg

供电电源

AC 220V±10%，50／60Hz
