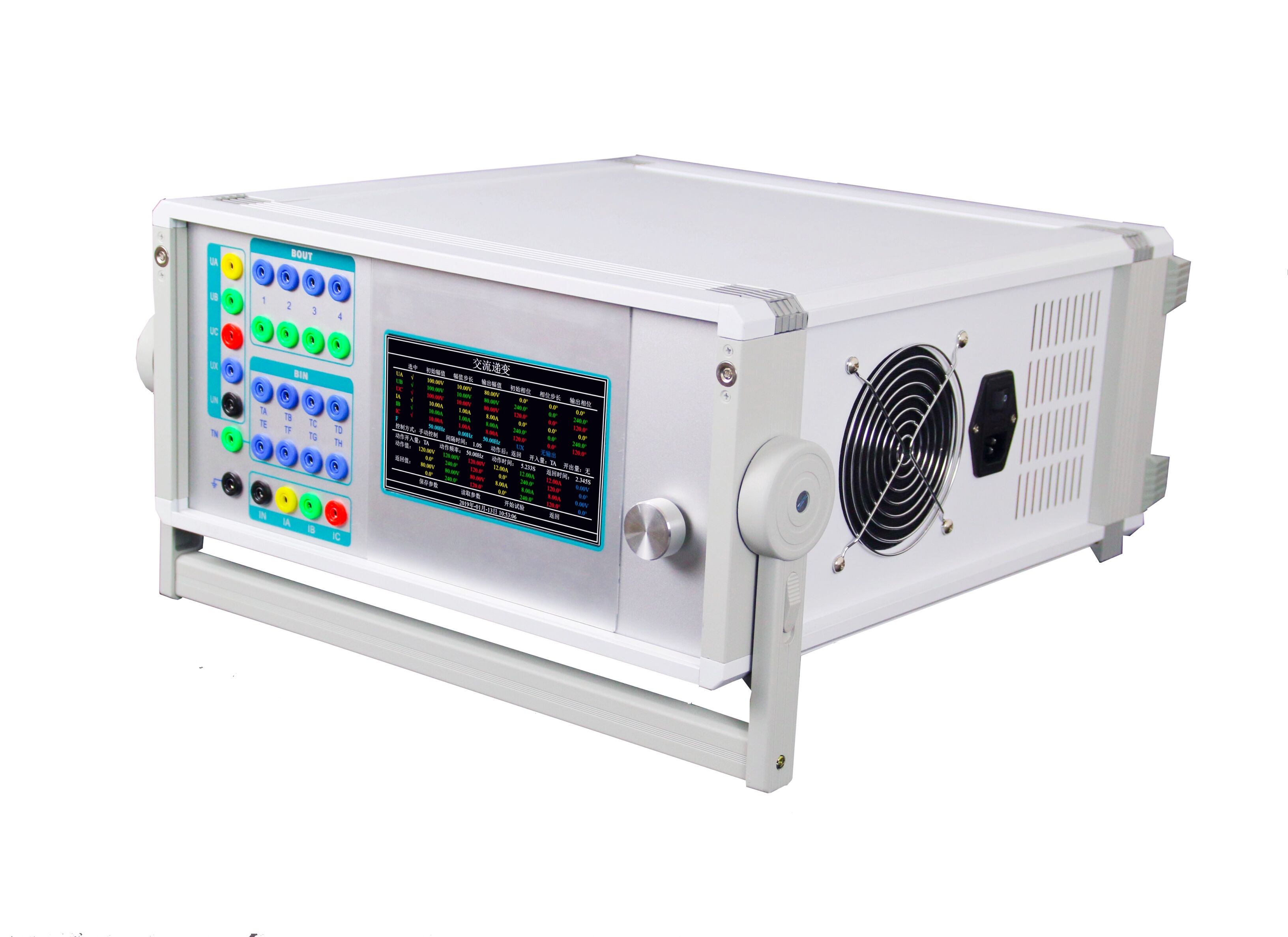

HY702继电保护测试仪

     单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用，操作方便快捷。

HY702继电保护测试仪技术特点

       标准的4相电压3相电流输出具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V，电流三并可输出120A，4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。

u 单机操作方便 单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用，操作方便快捷。

u 双操作方式，联接电脑运行 通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。

u 软件功能强大 可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。

u 开关量接点丰富 8 路接点输入和 4 对空接点输出。输入接点为空接点和15～250V电位接点兼容，可智能自动识别。输入 、 输出接点可根据用户需要扩展。

u 大屏幕LCD彩色显示屏 本机采用 7寸彩色液晶显示屏 ，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。

u 自我保护 采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。

u 性价比高 属于跨专业联合设计产品，综合了多专业的先进科技成果。兼具大型测试仪的性能，和小型测试仪的价位，具有很高的性能价格比。

HY702继电保护测试仪技术参数

交流电流源

三相共用中性点的电流源，电流上升下降时间 ＜100μs

大输出功率：300VA/相

输出准确度：

0.1A～2A准确度 ±20mA

2A～40A准确度 ±0.5%

单相连续输出时间： 0.1A～5A输出时间不限时

5A～10A输出时间 ≥60秒

10A～20A输出时间 ≥30秒

20A～30A输出时间 ≥3秒

30A～40A输出时间 ≥2秒

分辨力：10mA

交流电压源

四相共用中性点的电压源，电流上升下降时间 ＜100μs

大输出功率：≥75 VA/相

输出准确度：

1V～5V准确度 ±20mV

5V～125V准确度 ±0.5%

分辨力： 10 mV

直流电流源

单相输出范围：-10A～ + 10A或0～20A

大输出功率：200VA/相

输出准确度：

±0.1A～±2A准确度 ±20mA

±2A～±10A准确度 ±0.5%

分辨力： 10m A

直流电压源

直流电压输出范围：-150V～+15 0V 或0～30 0V

大输出功率：≥ 100VA

输出准确度：

±1V～±5V准确度 ±20mV

±5V～±150V准确度 ±0.5%

分辨力： 10 mV

交流电压、电流源角度

相角范围：0 °～ 360°

准确度： ± 0. 5°

分辨力： 0. 1°

交流电压、电流源频率

频率范围：10～10 00Hz

能叠加 2 ～20次任意幅值的谐波及直流

输出准确度：

10Hz ～ 65Hz ±0.01Hz

65Hz ～ 10 00 Hz ±0.02Hz

分辨力： 0.001 Hz

计时精度

1ms～1S ±10ms

1S～9999S ±0.5%

开入量

8路独立开关接点输入，自动识别有源接点的极性

兼容空接点与 15V ～ 250V 有源接点

开出量

4 对可编程开关空接点输出

接点容量： 250VDC ， 0.5A 或 250VAC ， 0.5A

同步性

电压电流同步性 ≤5 0 μ S

供电电源

交流输入电压：

额定值：220V ± 10%
