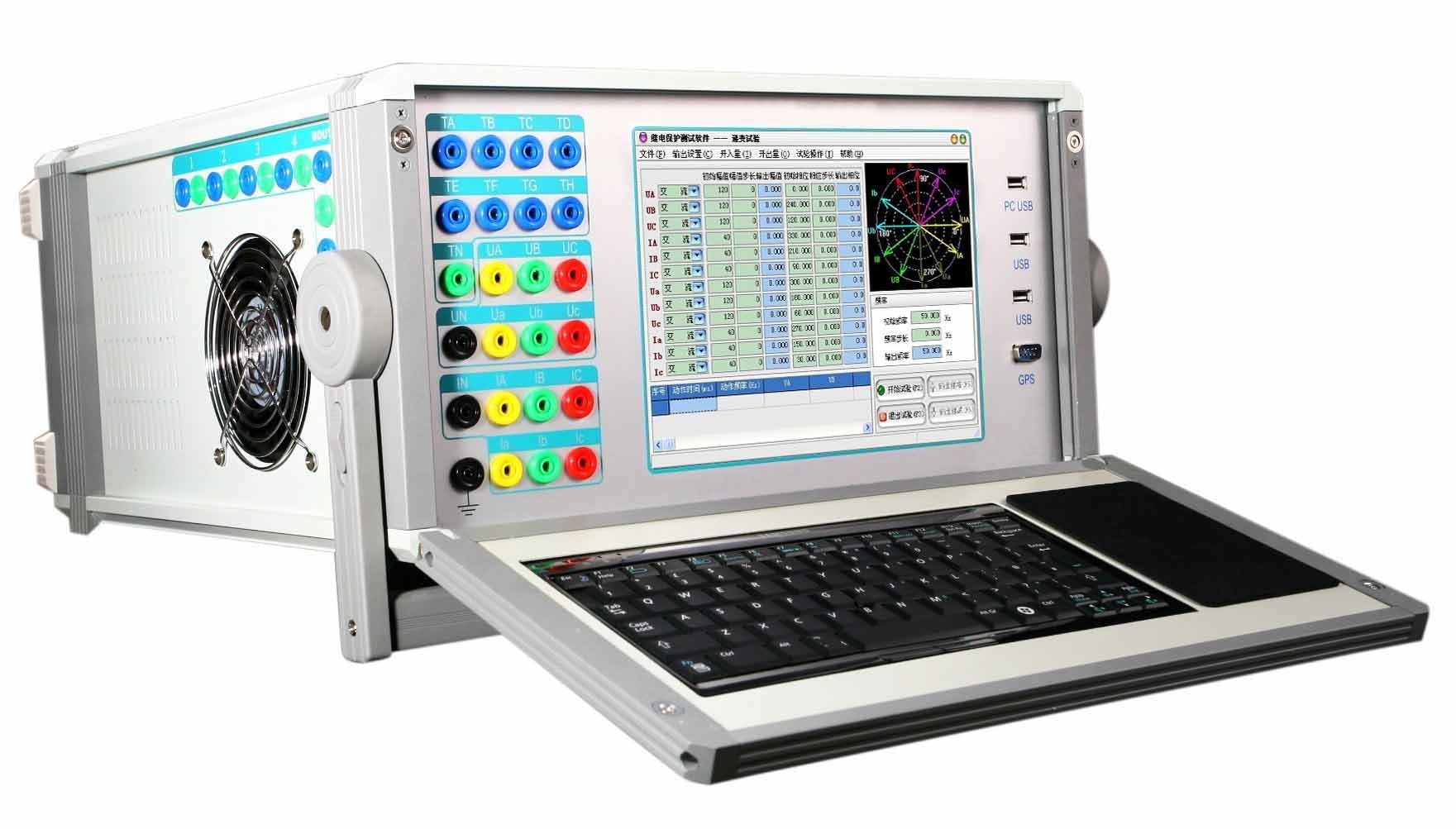

HY2600微机继电保护测试装置

 10.4寸大屏幕高分辨力彩色TFT液晶显示屏，依据《DL/T 624-2010》标准研发，模块化结构，可同时输出六相电流六相电压， Windows XP操作系统，USB接口，自动生成WORD试验报告，支持波形回采，自带 110V/220V辅助直流电源。更方便微机差动保护装置的试验，可测试备自投。

电流：6×40A/相  电压：6×125V/相  频率：1 ～ 2000Hz，2 — 20次谐波  开入量：16对 开出量：8对

主精度：0.1%

HY2600微机继电保护测试装置技术特点

使用易用的 Windows XP 操作系统，人机界面友好，操作简便快捷，为了方便用户使用，定义了大量键盘快捷键，使得操作“一键到位”。

高性能的嵌入式工业控制计算机和大屏幕高分辨力彩色 TFT 液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等。

配备有超薄型工业键盘和触控鼠标，可以象操作普通 PC 机一样通过键盘或鼠标完成各种操作。

配备有外接 USB 接口，可以方便地进行数据存取和软件维护。

无需外接其它设备即可以完成所有项目的测试，自动显示、记录测试数据，完成矢量图和特性曲线的描绘。

采用高性能 D/A 转换器，产生的波形精度高、线性好，并且具备良好的瞬态响应和幅频特性。在整个测量范围内都能保证波形精度等指标要求。

可直接输出交流电压、交流电流、直流电压、直流电流，可变幅值、相角、频率。

功率放大部分采用新型大功率高保真线性功放电路，输出功率大、纹波干扰小，在输出电流达到大时，波形仍能保证不失真、不削峰。

开入量输入接口能自动适应无源（空接点）、有源，并能自动适应有源输入的极性，在输入电压± 250V 范围内能正常工作。

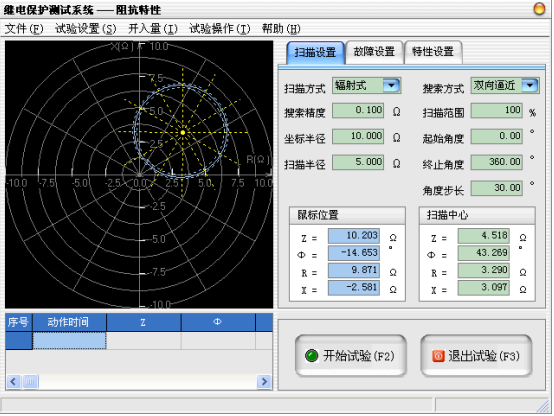

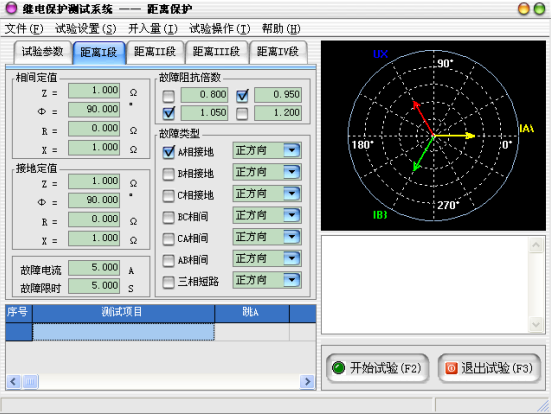

可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，可以实时存储测试数据，显示矢量图，打印报表等。

采用精心设计的机箱结构，体积小，散热良好，重量轻，易携带，流动试验方便。

仪器具有自我保护功能，采用合理设计的散热结构，具有可靠完善的多种保护措施，支持输出波形监视，和一定的故障自诊断及闭锁功能。

HY2600微机继电保护测试装置技术参数

交流电流源

六相共用中性点的电流源 ， 电流上升下降时间 ＜100μs

大输出功率： 450VA/相

输出准确度：

0.1A ～ 2 A 准确度  ±5mA

2 A ～ 10 A 准确度   ±0.1%

10 A ～40A准确度  ±0.2%

分辨力：

0.1A ～ 10 A 分辨力  1mA

10 A ～40A分辨力   5mA

单相连续输出时间：

0.1 A ～ 10 A 输出时间  不限时

10 A ～ 20 A 输出时间  ≥60秒

20 A ～ 30 A 输出时间  ≥10秒

30 A ～ 40 A 输出时间  ≥5秒

交流电压源

六相共用中性点的电压源 ， 电流上升下降时间 ＜100μs

大输出功率：≥75 VA/相

输出准确度：

1 V～5V   准确度 ±5mV

5V～125V  准确度 ±0.1%

分辨力：

1 V～5V 分辨力 1mV

5V～125V 分辨力 5mV

直流电流源

单相输出范围 ：-10A～ + 10A或0～20A

大输出功率： 300VA/相

输出准确度：

±0.1A～±2A  准确度 ±10mA

±2A～±10A   准确度 ±0.2%

分辨力： 5m A

直流电压源

直流电压输出范围 ：-150V～+15 0V 或0～30 0V

大输出功率：≥ 100VA

输出准确度：

±1V～±5V   准确度 ±10mV

±5V～±150V  准确度 ±0.2%

分辨力：

±1V～±5V   分辨力 5mV

±5V～±150V 分辨力 10mV

交 流电压、电流源角度

相角范围：0 °～ 360°  准确度：±0.1°     分辨力：0.01°

 交 流电压、电流源频率

频率范围：1～20 00Hz    能叠加2～20次任意幅值的谐波及直流

输出准确度：

1Hz ～ 65Hz         ±0.001Hz

65 Hz ～ 2 000 Hz    ±0.02Hz

分辨力：0.001 Hz

 计时精度

1ms～1S         ±1ms

1S ～999999S    ±0.2%

开入量

16路独立开关接点输入，自动识别有源 接点的 极性

兼容空接点与 15V ～ 250V 有源接点

 开出量

8对可编程开关空接点输出

接点容量 ： 250VDC ， 0.5A 或 250VAC ， 0.5A

 同步性

电压电流同步性 ≤ 10 μ S

 辅助直流电源

110V/220V直流供电       功率：110W

 供电电源

交流输入电压 ：220V ± 10%
