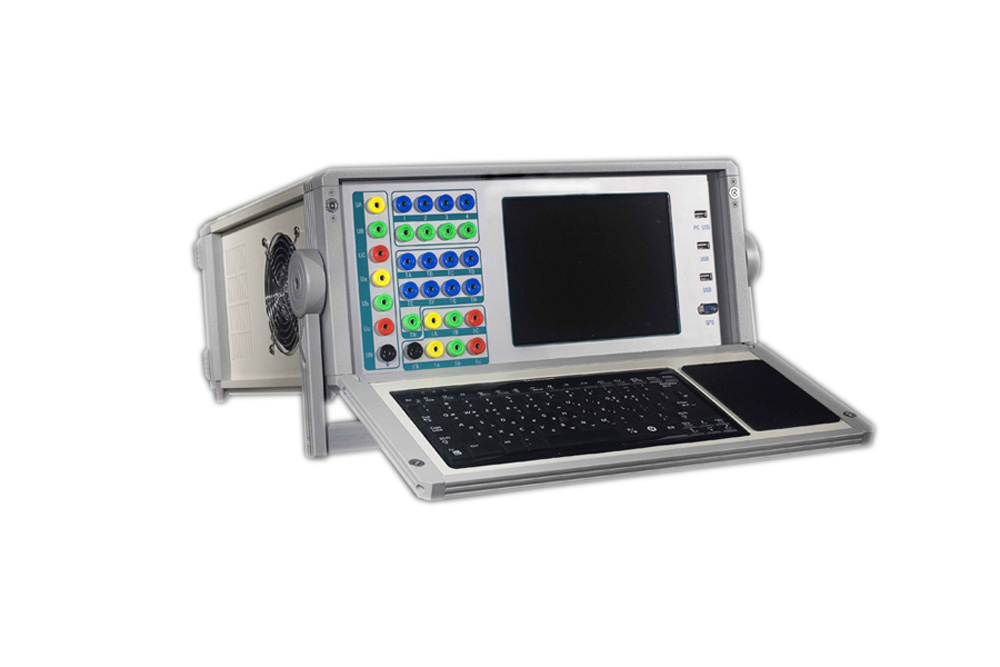

HY1200微机继电保护校验装置

可独立完成微机保护、继电保护、励磁、计量、故障录波等专业领域内的装置测试，广泛应用于电力、石化、冶金、铁路、航空、军事等行业的科研、生产和电气试验现场。

HY1200微机继电保护校验装置技术特点

1.使用易用的Windows XP操作系统，人机界面友好，操作简便快捷，为了方便用户使用，定义了大量键盘快捷键，使得操作“一键到位”。

2.高性能的嵌入式工业控制计算机和大屏幕高分辨力彩色 TFT 液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等。

3.配备有超薄型工业键盘和触控鼠标，可以象操作普通 PC 机一样通过键盘或鼠标完成各种操作。

4.配备有外接 USB 接口，可以方便地进行数据存取和软件维护。

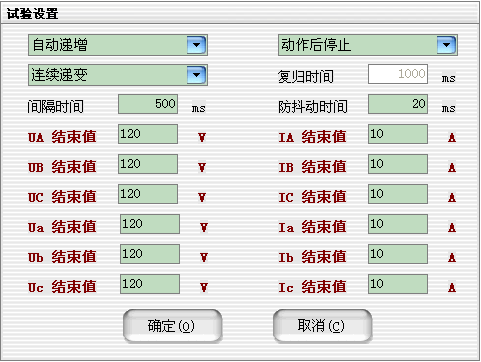

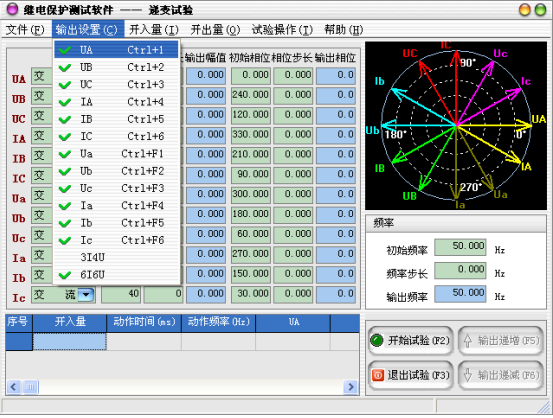

5.无需外接其它设备即可以完成所有项目的测试，自动显示、记录测试数据，完成矢量图和特性曲线的描绘。

6.采用高性能 D/A 转换器，产生的波形精度高、线性好，并且具备良好的瞬态响应和幅频特性。在整个测量范围内都能保证波形精度等指标要求。

7.可直接输出交流电压、交流电流、直流电压、直流电流，可变幅值、相角、频率。

8.功率放大部分采用新型大功率高保真线性功放电路，输出功率大、纹波干扰小，在输出电流达到大时，波形仍能保证不失真、不削峰。

9.开入量输入接口能自动适应无源（空接点）、有源，并能自动适应有源输入的极性，在输入电压± 250V 范围内能正常工作。

10.可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，可以实时存储测试数据，显示矢量图，打印报表等。

11.采用精心设计的机箱结构，体积小，散热良好，重量轻，易携带，流动试验方便。

HY1200微机继电保护校验装置技术参数

交流电流源

六相共用中性点的电流源 ， 电流上升下降时间 ＜100μs

大输出功率： 300VA/相

输出准确度：

0.1A ～ 2 A 准确度     ±10mA

2 A ～ 10 A 准确度    ±0.2%

10 A ～30A准确度    ±0.5%

分辨力：

0.1A ～ 10 A 分辨力  1mA

10 A ～30A分辨力  5mA

单相连续输出时间：

0.1 A ～ 5 A 输出时间 不限时

5 A ～ 10 A 输出时间  ≥60秒

10 A ～ 20 A 输出时间  ≥30秒

20 A ～ 30 A 输出时间  ≥3秒

交流电压源

六相共用中性点的电压源 ， 电流上升下降时间 ＜100μs

大输出功率：≥75 VA/相

输出准确度：

1 V～10V准确度  ±10mV

10V～125V准确度  ±0.2%

分辨力：

1 V～10V分辨力  1mV

10V～125V分辨力  5mV

直流电流源

单相输出范围 ：-10A～ + 10A或0～20A

大输出功率： 200VA/相

输出准确度：

±0.1A～±2A准确度  ±10mA

±2A～±10A准确度  ±0.5%

分辨力： 5m A

直流电压源

直流电压输出范围 ：-150V～+15 0V 或0～30 0V

大输出功率：≥ 100VA

输出准确度：

±1V～±10V准确度  ±20mV

±10V～±150V准确度  ±0.5%

分辨力：

±1V～±10V分辨力  5mV

±10V～±150V分辨力  10mV

交 流电压、电流源角度

相角范围：0 °～ 360°

准确度： ± 0. 2°

分辨力： 0. 01°

交 流电压、电流源频率

频率范围：10～15 00Hz

输出准确度：

10Hz ～ 65Hz  ±0.005Hz

65 Hz ～ 15 00 Hz  ±0.02Hz

分辨力： 0.001 Hz

能叠加 2 ～20次任意幅值的谐波及直流

计时精度

1ms～1S  ±10ms

1S ～999999S  ±0.2%

开入量

路独立开关接点输入，自动识别有源 接点的 极性

15V ～ 250V 有源接点

开出量

对可编程开关空接点输出 ：250VDC，0.5A或250VAC，0.5A

同步性

电压电流同步性 ≤5 0 μ S

 供电电源

交流输入电压

额定值：220V ± 10%

基准值：220V ± 2%

交流供电频率：

额定值：50Hz ± 10%

基准值：50Hz ± 2%
