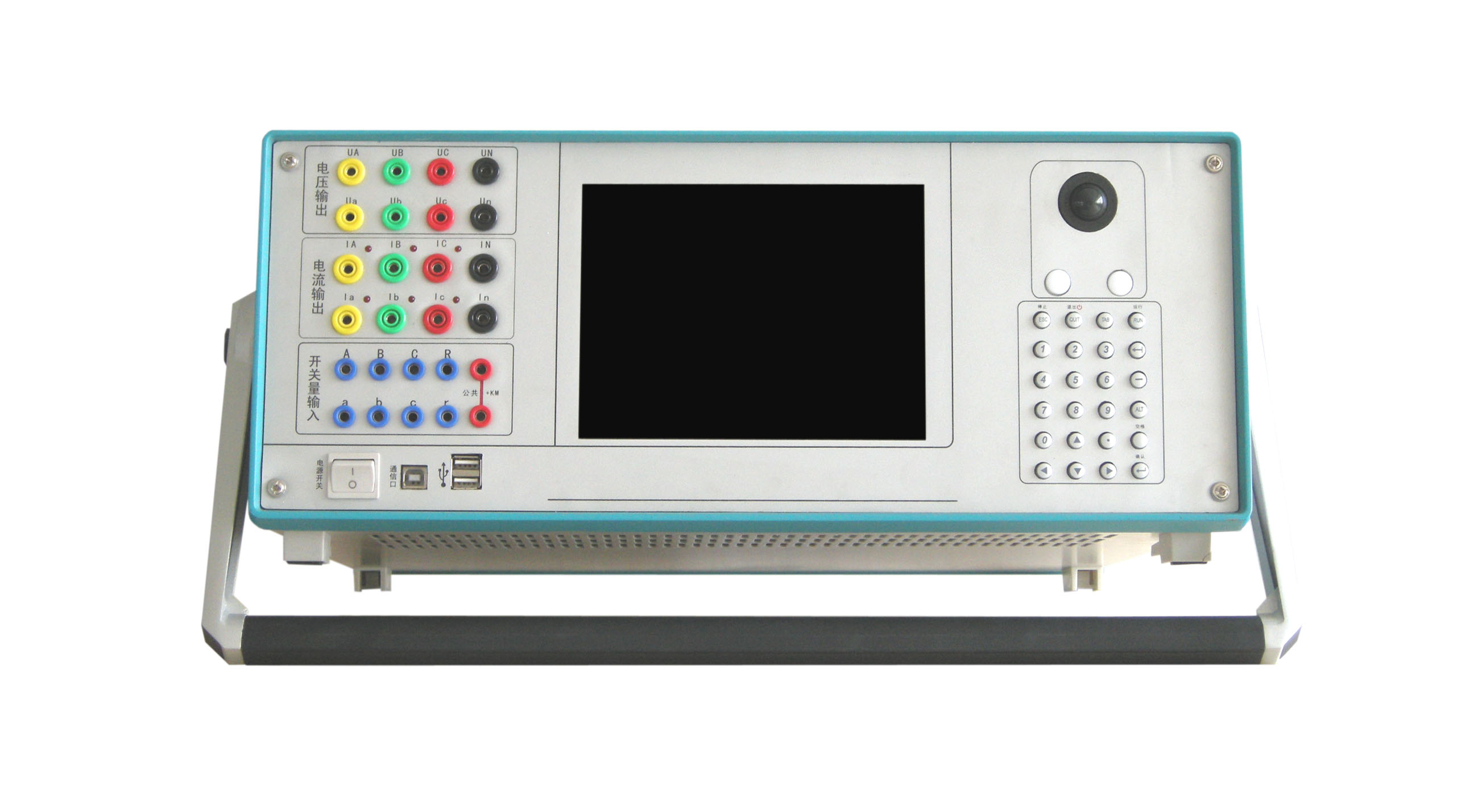

HY6600继电保护测试仪

可对各种继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。
采用高性能工控机作为控制微机，直接运行Window XP操作系统，内嵌式工业键盘，装置前面板设有多个USB口可方便地进行数据存取、数据通信和进行软件升级等。试验的全过程及试验结果均在显示屏上显示，全套汉字化操作界面，清晰亮丽，直观方便，操作控制由工业键盘进行，操作简单方便，只需简单的计算机知识，极易掌握。

HY6600继电保护测试仪技术特点

1.输出多达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式。

2.  高性能的嵌入式工业控制计算机和8.4〞大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等；

3. 输出端采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。

4. 输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。

5.可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。

6.设有一路独立110V 及 220V专用可调直流电源输出，方便现场检验使用。

7.新一代测试仪设有10路开入和8路开出，方便做备自投试验。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。

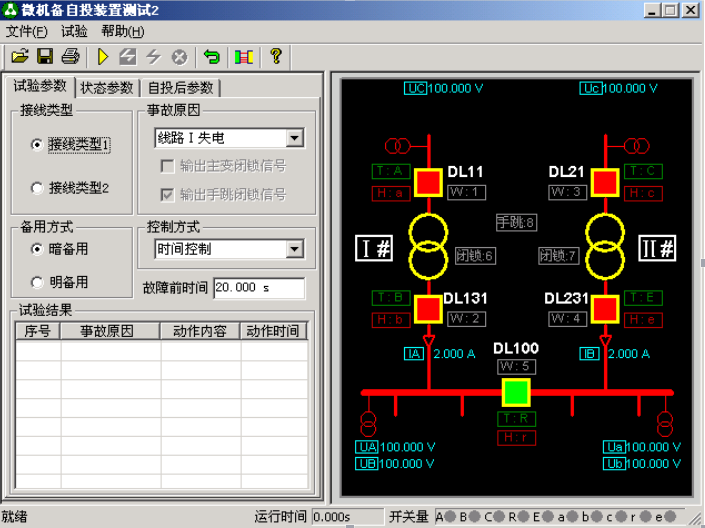

8.提供各种自动测试软件模块和GPS同步触发试验（选配）等。

9.可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，进行故障回放。可以实时存储测试数据，显示矢量图，打印报表等；

10. 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。

HY6600继电保护测试仪技术参数

交流电流输出：

    6相电流输出时每相输出（有效值）    0～30A

     输出精度      ≤0.5A   ±2mA                ＞0.5A   0.2%

   3相电流输出时每相输出（有效值）    0～60A

   6相并联电流输出（有效值）         0～180A

   相电流长时间允许工作值（有效值）   10A

   相电流大输出功率   400VA

   6相并联电流大输出时允许工作时间   10s

   频率范围（基波）   0～1000Hz

   谐波次数   1～20 次

直流电流输出

    电流输出   0～±10A / 每相 ，0～±60A / 6并   输出精度   0.5级

    大输出负载电压   20V

 交流电压输出

    相电压输出（有效值）   0～120V    输出精度   0.2级

    线电压输出（有效值）   0～240V

     相电压 / 线电压输出功   80VA / 100VA

     频率范围（基波）   0～1000Hz

    谐波次数   1～20次

 直流电压输出

    相电压输出幅值   0～±160V    输出精度   0.5级

    线电压输出幅值   0～±320V

    相电压/ 线电压输出功率   70VA / 140VA

开关量

   10路开关量输入

   空接点     1～20mA，24V

   电位接点接入  “0”：0～ +6V； “1”：+11 V～ +250 V

   8对开关量输出          DC：220 V／0.2 A；AC：220 V／0.5 A

时间测量范围

   0.1ms～ 9999s ，    测量精度＜0.1mS

 体积重量

    480×360×200mm³ ，19kg
