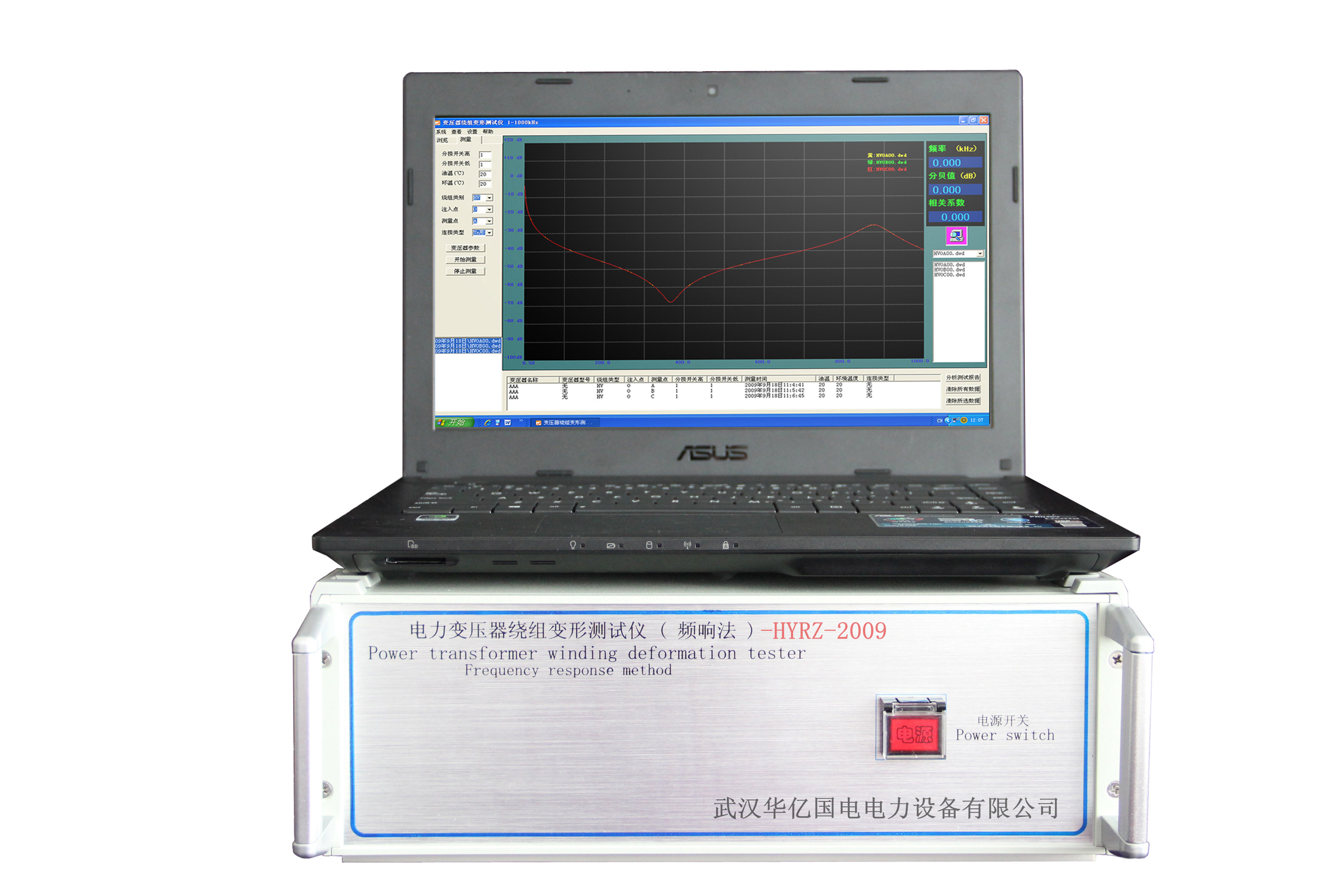

HYRZ-208变压器频响法绕组变形测试仪

       变压器设计制造完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数(Ci、Li)就应该是确定的。因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。

       变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。并根据响应分析方法研制开发的变压器绕组测试仪，就是这样一种新颖的变压器内部故障无损检测设备。它适用于63kV～500kV电力变压器的内部结构故障检测。

HYRZ-208变压器频响法绕组变形测试仪

1.   采集控制采用高速、高集成化微处理器。

2.   笔记本电脑与仪器之间通信USB接口。

3.   笔记本电脑与仪器之间通信可使用无线蓝牙接口或者无线WIFI接口（选配件）。

无线WIFI接口更可以方便的在平板电脑和智能手机上使用。 可使用绕组变形测试仪APP实现手机操作。

4.   硬件机芯采用DDS专用数字高速扫频技术(美国)，通过测试可以准确诊断出绕组发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。

5.   高速双通道16位A/D采样(现场试验改变分接开关，波形曲线有明变化)。

6.   信号输出幅度软件调节，大幅度峰值±10V。

7.   计算机将检测结果自动分析和生成电子文档(Word)。

8.   仪器具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前国内两种技术流派的测量模式。

9.   幅频特性符合国家关于幅频特性测试仪的技术指标。横坐标（频率）具有线性分度及对数分度两种，因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线，用户可根据实际需要选用。

10.检测数据自动分析系统

横向比较A、B 、C三相之间进行绕组相似性比较

其分析结果为:

①一致性很好

②一致性较好

③一致性较差

④一致性很差,

纵向比较A-A、B-B、C-C调取原数据与当前数据同相之间进行绕组变形比较

其分析结果为:

①正常绕组

②轻度变形

③中度变形

④严重变形

11.可自动生成Word电子文档，供保存和打印。

12.该仪器完全满足电力标准DL/T911－2004《电力变压器绕组变形的频率响应分析法》的技术条件。

HYRZ-208变压器频响法绕组变形测试仪

扫描方式

1.   线性扫描分布

扫频测量范围：(10Hz)-(10MHz)40000扫频点、分辨率为0.25kHz、0.5kHz和1kHz。

2.   分段扫频测量分布

扫频测量范围：(0.5kHz)-(1MHz)、2000扫频点；

                         (0.5kHz)-(10kHz)

                         (10kHz)-(100kHz)

                         (100kHz)-(500kHz)

                         (500kHz)-(1000kHz)

其他技术参数

1.   幅度测量范围: (-120dB)至(+20dB)

2.   幅度测量精度: 0.1dB

3.   扫描频率精度: 0.005%

4.   信号输入阻抗：1MΩ

5.   信号输出阻抗：50Ω

6.   信号输出幅值：±20V

7.   同相测试重复率：99.9%

8.   测量仪器尺寸(长宽高)350X300X140(mm)

9.   仪器铝合金箱尺寸(长宽高)390X310X340(mm)

10.总体重量:13Kg11.操作温度：-10℃至+40℃

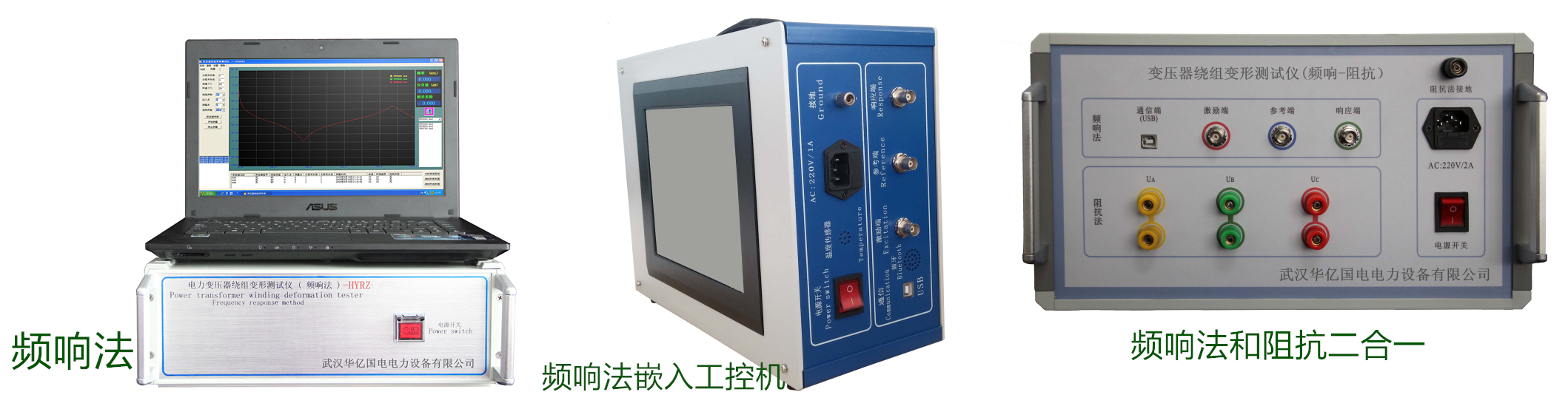

HYRZ变压器绕组变形测试仪系列：全系列可使用我公司绕组变形测试仪APP（订货时请注明）

1.  HYRZ-208变压器绕组变形测试仪 （单频响法外配电脑型）
2.  HYRZ-209变压器绕组变形测试仪 （单频响法嵌入电脑工控机型）

3.  HYRZ-218变压器绕组变形测试仪 （频响法阻抗法外配电脑型）

4.  HYRZ-220变压器绕组变形测试仪 （三相单频响法外配电脑型）

5.  HYRZ-229变压器绕组变形测试仪 （三相频响法阻抗法外配电脑型）
