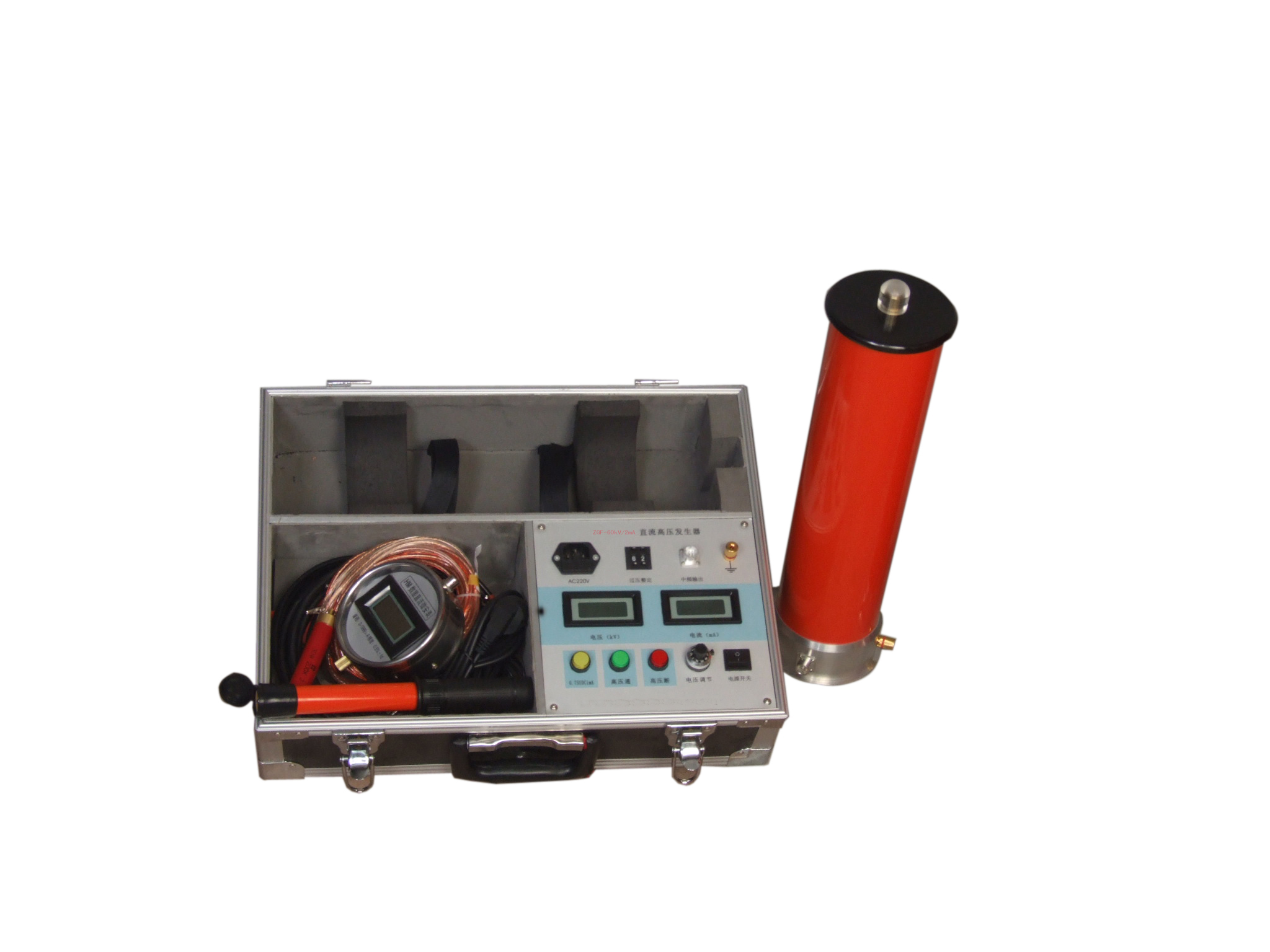

HYZGF轻型直流高压发生器
是一种多用途的直流高压电源设备，本仪器具有较高的稳定度和可靠性，具有电压零位合闸保护、过电压保护及过电流保护功能，能实时保护仪器和试品的安全。本仪器还具有体积小、重量轻、便于携带、操作方便，连续可调安全可靠等特点。
适用于供电部门现场直流高压试验，例如；电力电缆直流耐压和泄漏试验，磁吹避雷器氧化锌避雷器电导电流和1mA参考电压试验。还能用于其它需要直流高压的场合。
HYZGF轻型直流高压发生器技术特点
1、机箱采用铝合金机箱。
2、采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
3、采用电压大反馈，输出电压稳定度高，纹波系数≤3%。
4、全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差±（1.0%±2个字），电流误差±（1.0%±2个字）。
5、升压电位器零起升压。
6、0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度±（1%±2个字）。
7、过压保护采用拔码设定，一目了然，误差±2%。
8、倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
9、符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。
HYZGF轻型直流高压发生器技术参数
一体机
|
规格 技术参数 |
6 0/2 |
60/3 |
60/5 |
120 / 2 |
120/3 |
120/5 |
|
额定电压 (kV) |
60 |
60 |
60 |
120 |
120 |
120 |
|
额定电流 (mA) |
2 |
3 |
5 |
2 |
3 |
5 |
|
额定功率 (W) |
120 |
180 |
300 |
240 |
300 |
600 |
|
机箱重量 (kg) |
8 |
8 |
8 |
8 |
8 |
8 |
|
倍压重量 (kg) |
4 |
4 |
5 |
6 |
6 |
8 |
|
倍压高度 (mm) |
440 |
440 |
440 |
535 |
535 |
535 |
|
电压测量精度 |
数显表 ± ( 1.0 % 读数± 2 个字 ) |
|||||
|
电流测量精度 |
数显表 ± ( 1.0 % 读数± 2 个字 ) |
|||||
|
波纹系数 |
≤1 % |
|||||
|
电压稳定度 |
随机波动，电源电压变化±10%时≤1% |
|||||
|
过载能力 |
空载电压可超出额定电压 1 0%使用10分钟 大充电电流为 1. 25倍额定电流 |
|||||
|
电源 |
单相交流50HZ 220V±10% |
|||||
|
工作方式 |
间断使用 |
|||||
|
一次连续时间长为10分钟 |
||||||
|
工作环境 |
温度： 0~40 ℃ |
|||||
|
相对湿度：室温为 25 ℃时不大于 85% （无凝露） |
||||||
|
海拔高度： 1500 米以下 |
||||||
|
结构特点 |
环氧玻璃钢电气绝缘倍压筒 |
|||||
|
空气绝缘、无泄漏之虑 |
||||||
|
操作箱特点 |
高精度0.75UDC1mA单触按钮（精度≤1.0%） 适合氧化锌避雷器试验 |
|||||
|
过压保护采用拨置，一目了然 |
||||||
|

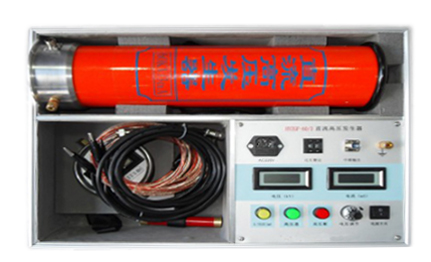

机箱倍压放置一个铝合金箱,整机一手可提 |
||||||
