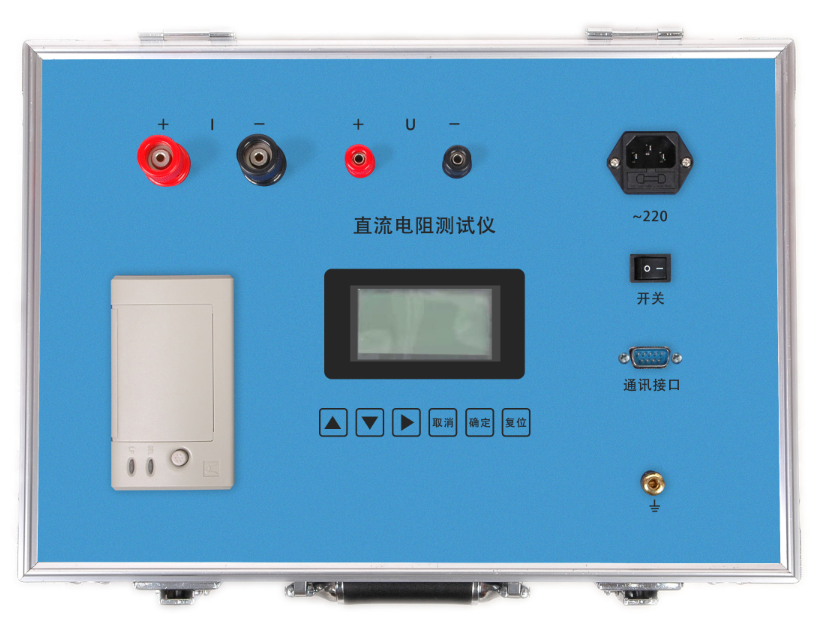

HYZR-20A变压器直流电阻测试仪

变压器直流电阻测试仪是变压器在交接、大修和改变分接开关后，不可或缺的试验项目。用传统的方法（电桥法和压降法）测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。为了改变这种状况，缩短测量时间以及减轻测试人员的工作负担，HYZR-20A直流电阻测试仪 以高速微控制器为核心，采用高频调制大功率电源、高速 A/D转换器及程控电流源技术，实现了高可达100A的大电流输出，达到了高度自动化测量功能，具有精度高，测量范围宽，数据稳定，重复性好，抗干扰能力强，保护功能完善，充放电速度快等特点。该仪器体积小、重量轻、便于携带，是变压器直流电阻测试以及大型感性设备绕组直流电阻测试的理想产品。

HYZR-20A变压器直流电阻测试仪技术特点

1. 采用高速 16 位 A/D 转换器，测量数据稳定，重复性好。
2. 自动程控电流源技术，既可手动选择典型值输出电流也可由内部微控制器自动控制输出电流，电流源内部共设 4000个电流档位，在自动状态下，由内部微控制器根据被测电阻自动控制，从而达到比较宽的测量范围和佳的测量状态。
3. 实时动态显示，响应速度快，可在测量状态直接转换分接开关，仪器会自动提示，新的电阻值很快就会显示出来，无须重新启动。
4. 高度智能化设计，功能设置巧妙先进，可自动判断测试线虚接、断线等故障。
5. 保护功能完善，能可靠保护反电势对仪器的冲击，具有自动放电指示功能。
6. 可显示测量电流和测量时间。
7. 智能化功率管理技术，可有效减轻仪器内部发热。
8. 可储存 250次测量数据，掉电不丢失。
9. 全部汉字菜单及操作提示，直观方便。
10. 内置微型打印机，可打印测量结果和内存记录。
11. 具有 RS-232接口，可与计算机通信。
12. 不掉电日历，时钟功能。

HYZR-20A变压器直流电阻测试仪技术参数

1  分辨率：0.1μΩ

2  准确度：0.2%±2个字

3  测量范围
        量程  30m W ～ 500m W      充电电流20A

        量程  50m W ～ 1 W     充电电流10A

        量程  100m W ～ 2 W      充电电流5A

        量程  500m W ～ 10 W   充电电流1 A

         量程 3 W ～ 50 W     充电电流0.2A

         量程   20 W ～ 300 W     充电电流30m A
         量程  100 W ～２ｋ W     充电电流5m A                     量程   500 W ～ 10ｋ W     充电电流1m A      注：小于上述测量范围的电阻请使用20A或自动量程

4  电源: AC220V

HYZR系列直流电阻测试仪：
