型号:HYGKC
产品时间:2020/4/10 18:27:48
点击次数:1074
简要描述:
HYGKC开关动特性综合测试仪适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。参考标准:DL/T 846.3-2017

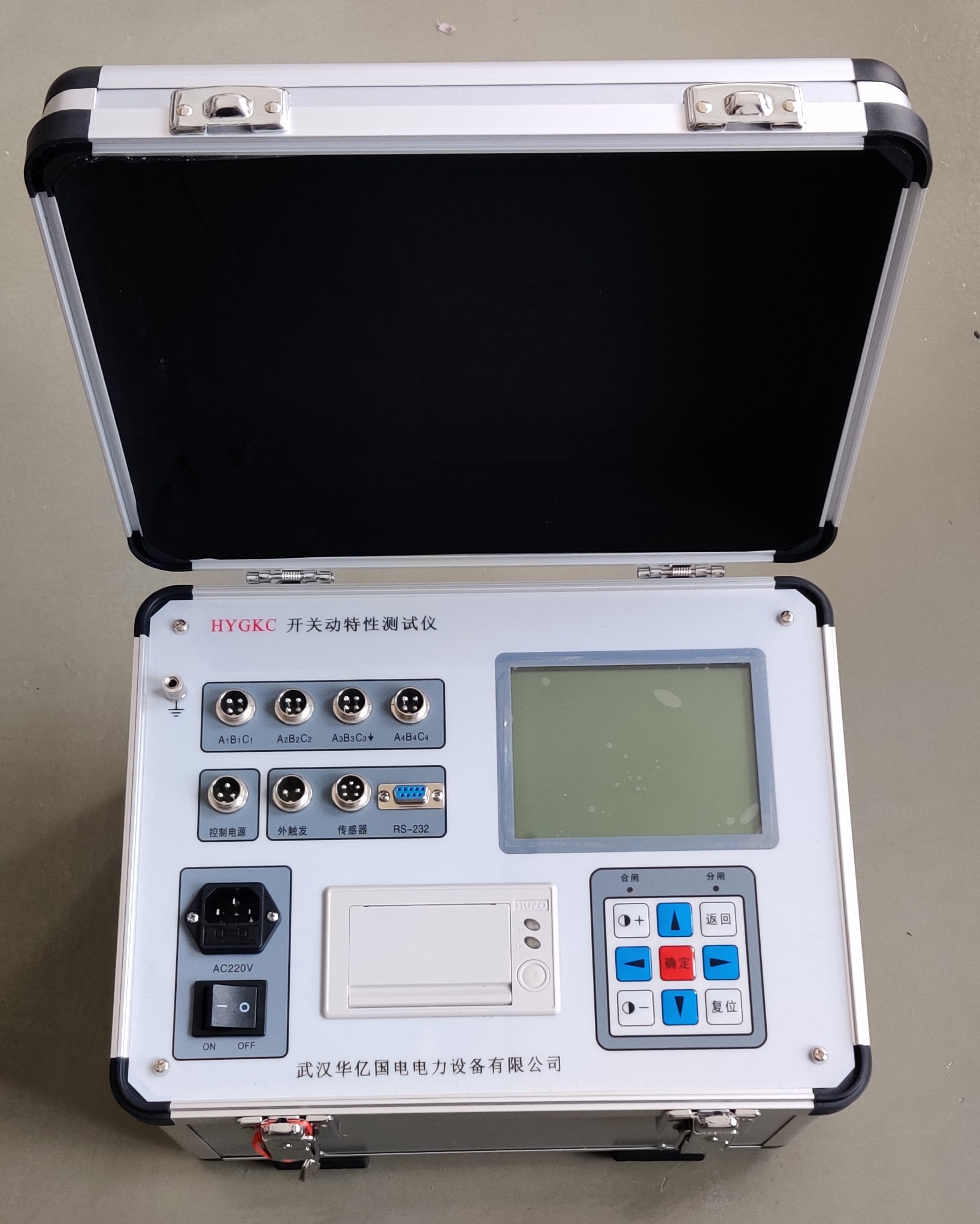

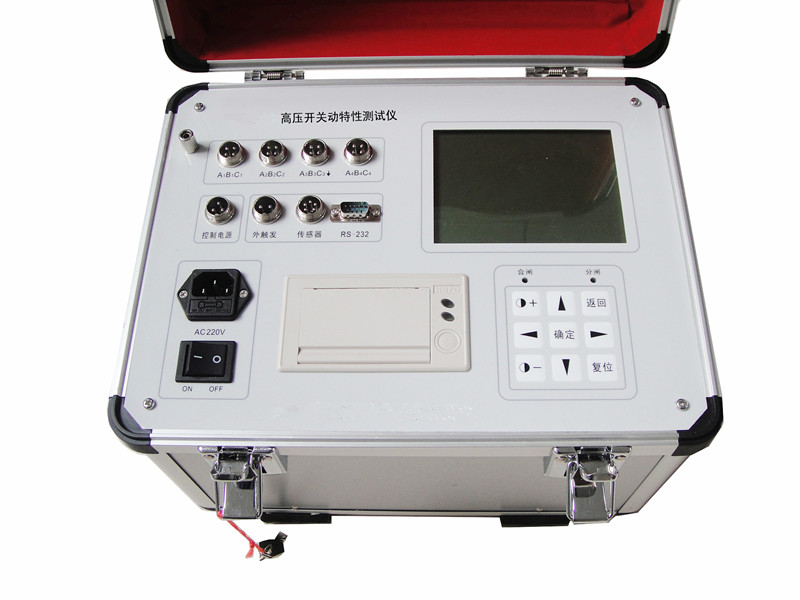

HYGKC开关动特性综合测试仪
高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行,机械特性参数是判断断路器性能的重要参数之一。本仪器能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。
超强的抗干扰能力,在500KV变电站旁路母线带电的情况下,也能轻松试验,精确测量。
HYGKC开关动特性综合测试仪 技术特点
1、时间:12个断口的固有分、合闸时间,同相同期、相间同期
2、重合闸:断路器测试仪每断口的合-分,分-合,分-合-分;过程时间:一分时间、一合时间、二合时间、金短时间、无电流时间值
3、弹跳:每断口的合闸弹跳时间,弹跳次数,弹跳过程,弹跳波形;每断口的分闸反弹幅值
4、速度:刚分、刚合速度,大速度,时间-行程特性曲线
5、行程:总行程,开距,超行程,过冲行程,反弹幅值
6、电流:分、合闸线圈的分、合闸电流值、电流波形图
7、动作电压:机内提供DC30~250V/20A数字可调断路器动作电源,自动完成断路器的低电压动作试验,测量断路器的动作电压值
8、开关动作一次,得到开关机械特性试验所有数据及相应的波形图谱。
9机可存储现场试验数据,机内实时时钟,便于存档保存试验日期、时间。主机大屏幕、宽温度、直透视、背景光液晶、全中文显示 所有数据及图谱,液晶对比度电子调节、断电记忆。中文菜单操作,使用方便。仪器内置打印机,随时快速打印所有数据及图谱。
技术参数
量程:16000.0ms,分辨率:0.1ms
误差:①200ms以内,0.1ms±1个字
②200ms以上,±2%
③同期,±0.1ms
量程:20.00m/s,分辨率0.01m/s
误差:①0~2m/s以内,±0.1m/s±1个字
②2m/s以上,±0.2m/s
真空断路器:量程:50.0mm,分辨率:0.1mm,误差:±0.5mm
SF6断路器:量程:300.0mm,分辨率:0.1mm,误差:±2mm
少油断路器:量程:600.0mm,分辨率:0.1mm,误差:±2mm
主机:360×290×280mm ; 6kg
附件:370mm×280mm×220mm ; 9kg
