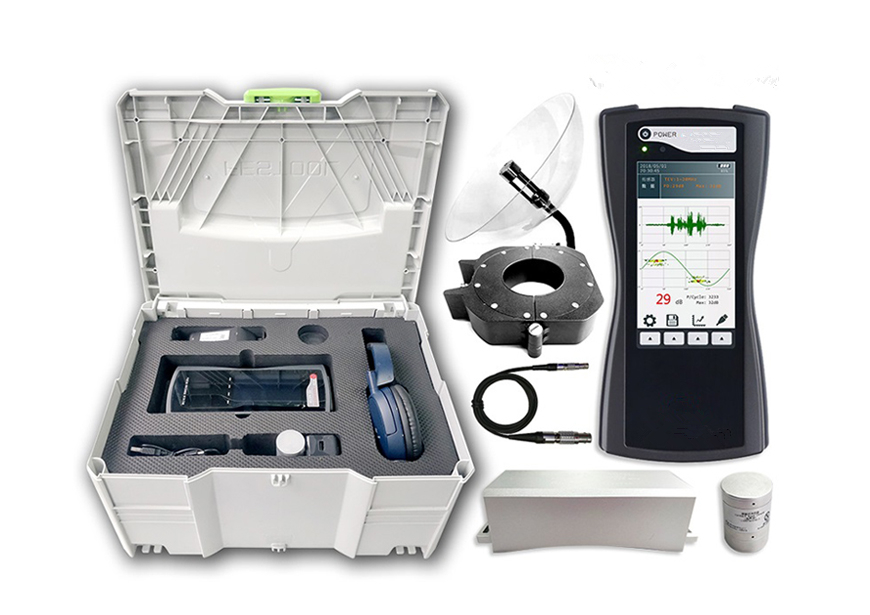

HYJF-III局部放电检测仪
可广泛应用于电力系统的剧院检测，包括高压开关柜、环网柜、电压 / 电流互感器、变压器 ( 包括干式变压器 ) 、 GIS 、架空线路、电缆等设备的绝缘状态检测，通过以下几项指标来衡量电气设备的放电程度：
局部放电强度检测：通过测量 1 个工频周期内的放电信号，根据放电脉冲序列中大值（ dB ）来表征局部放电的强度。
局部放电频度检测：装置测量 1 个工频周期内的放电信号，提取放电脉冲并根据放电脉冲数量来表征局部放电的频度。
广泛应用于：
发、配电企业，铁路系统，
石油化工，供电系统，
航空航天检测领域及自动化检测领域
HYJF-III局部放电检测仪 技术特点
配置不同传感器实现几乎所有的电气设备的局部放电检测；

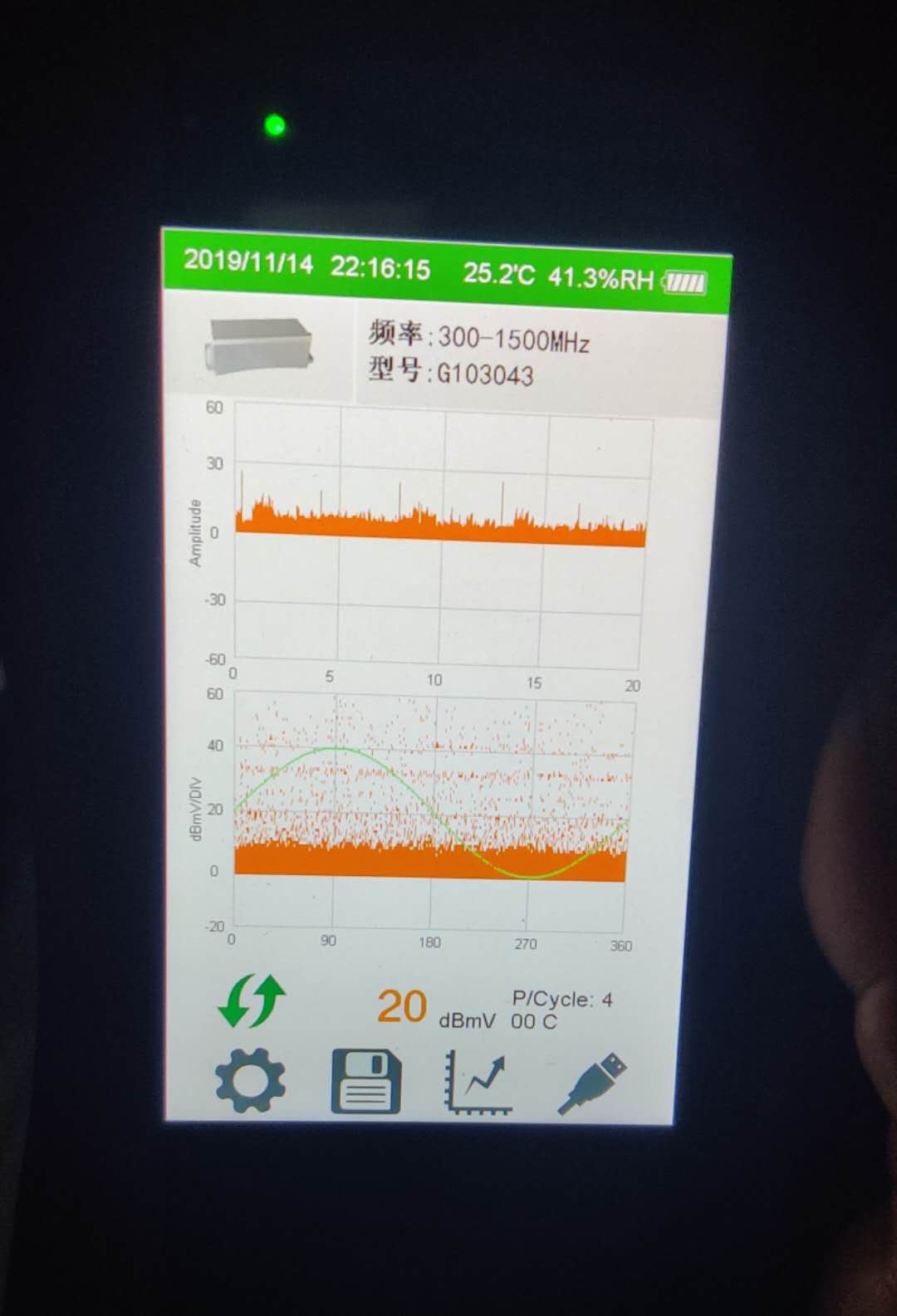

1. 提供时域波形、 PRPD 、 PRPS 等多种放电图谱，实现不同放电类型的分析；
2. 人性化的人机界面方便不同设备的数据管理，包括历史数据变化趋势的追溯、横向与纵向 数据分析，实现被测设备 360 °全面诊断 ；
3. 内置超声波传感器和暂态地电压 ( 以下简称 TEV) 传感器，可外接变压器、 GIS 、 架空线路、电缆等专用传感器；
4. 采用非侵入式检测方式，测试过程中无需停电，也许无施加高压源，比传统的脉冲式局部放电检测仪使用更加方便；
5. 测试带宽范围为 30kHz ~ 2.0GHz ，适用各种频段的检测原理； 技术参数
|
TEV 测量 |
UHF 测量 |
|||
|
测量范围 |
0-60 dBmV |
检测频段 |
300-1500MHz |
|
|
分辨率 |
1dB |
测量范围 |
-75dBm-0dBm |
|
|
精度 |
±1dB |
精度 |
＜ 1dBmV |
|
|
每周期大脉冲 |
1400 |
传感器频段 |
30 0- 2000MHz |
|
|
测量频带 |
1~100MHz |
|
|
|
|
AA 测量 |
AE 测量 |
|||
|
测量范围 |
- 6 dBμV 至 68dBμV |
测量范围 |
- 6 dBμV 至 68dBμV |
|
|
分辨率 |
1dB |
分辨率 |
1dB |
|
|
精度 |
±1dB |
精度 |
±1dB |
|
|
传感器中心频率 |
40 kHz |
频率范围 |
4 0~200 kHz |
|
|
HFCT 测量 |
||||
|
传感器传输阻抗 |
5mV/mA |
|||
|
检测频率 |
1 ～ 30MHz |
|||
|
灵敏度 |
≤50pC |
|||
|
硬件 |
||||
|
外壳 |
ABS |
|||
|
显示 |
4.0 寸 RGB 液晶屏 |
|||
|
控制器 |
ARM |
|||
|
连接器 |
USB 接口 ( 兼 充 电器 输 入 ) 3.5mm 立 体 声耳 机 插孔 外 部 超声 波 传感 器 输 入 |
无线 w ifi 无线同步 基准 |
||
|
耳机 |
小 8 欧姆 |
|||
|
SD 卡 |
标配 16G |
|||
|
内置电池 |
3.7V/ 1 Ah 锂电池 |
|||
|
工作时间 |
约 8 小时 |
|||
|
充电器 |
AC 90-264V 或 DC 5V |
|||
|
使用 温度 |
-20 ~ 5 0 ℃ |
|||
|
湿度 |
20-85% 相对湿度 |
|||
|
重量 |
0 . 4 KG ( 主机 ) |
|||
