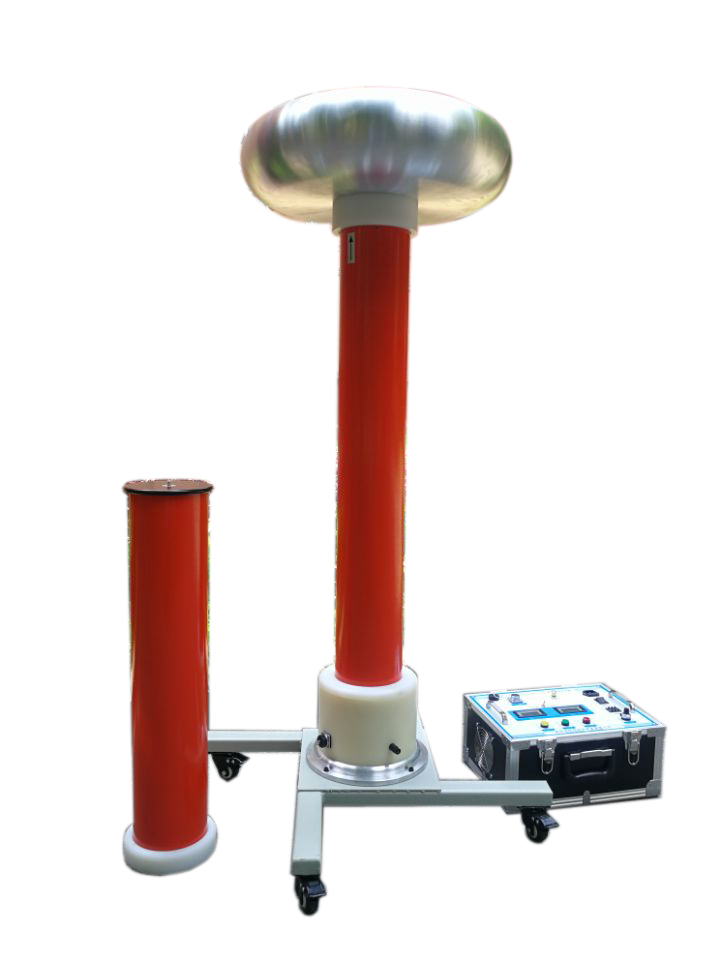

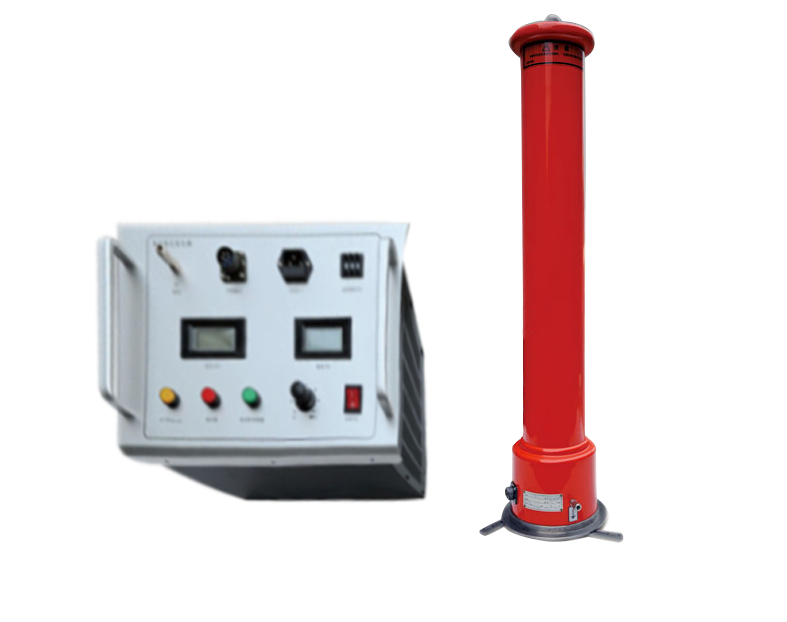

HYZGF直流高压发生器
采用了高频倍压电路，应用了先进的PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用性能优越的大功率IGBT器件及驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式，并能承受额定电压放电而不损坏。具有输出功率大、体积小的特点，有可靠的过压、过流及零位合闸保护功能，带0.75倍电压切换功能。
HYZGF直流高压发生器技术特点
1、纹波系数小、电压输出稳定可靠、无噪音、可靠性好
2、具有过压、过流、零压启动和故障保护功能，电压保护值可整定，显示直观
3、电压、电流采用数码显示，且通电源就有读数，方便监视输出状态
4、具有0.75倍电压换算，方便测试氧化锌避雷器
5、产品结构紧凑、体积小、携带方便
HYZGF直流高压发生器技术参数
分体机
|
规格 技术参数 |
200/2 |
200/3 |
200/5 |
250/3 250/5 |
300/2 |
300/5 |
400/3 400/2 |
400/5 |
|
额定电压(kV) |
200 |
200 |
200 |
250 |
300 |
300 |
400 |
400 |
|
额定电流(mA) |
2 |
3 |
5 |
3 |
2 |
5 |
3 |
5 |
|
额定功率(W) |
400 |
600 |
1000 |
750 |
600 |
1500 |
1200 |
2000 |
|
机箱重量(kg) |
4.5 |
4.5 |
4.5 |
4.5 |
5.5 |
8 |
5.5 |
5.8 |
|
倍压重量(kg) |
7.9 |
7.9 |
8.3 |
9 |
11 |
15 |
38 |
45 |
|
倍压高度(mm) |
965 |
965 |
965 |
1030 |
1250 |
1250 |
1900 |
1900 |
|
电压测量精度 |
数显表 ±(1.0%读数±2个字) |
|||||||
|
电流测量精度 |
数显表 ±(1.0%读数±2个字) |
|||||||
|
波纹系数 |
≤0.5% |
|||||||
|
电压稳定度 |
随机波动，电源电压变化±10%时≤1% |
|||||||
|
过载能力 |
空载电压可超出额定电压10%使用十分钟 大充电电流为1.5倍额定电流 |
|||||||
|
电源 |
单相交流50HZ 220V±10% |
|||||||
|
工作方式 |
间断使用 |
|||||||
|
一次连续时间长为30分钟 |
||||||||
|
工作环境 |
温度：-10~40℃ |
|||||||
|
相对湿度：室温为25℃时不大于85%（无凝露） |
||||||||
|
海拔高度：1500米以下 |
||||||||
|
带电容 负荷能力 |
被试品电容量无限制 |
|||||||
|
可用1.5倍的额定电流充电 |
||||||||
|
结构特点 |
环氧玻璃钢电气绝缘倍压筒 |
|||||||
|
空气绝缘、无泄漏之虑 |
||||||||
|
操作箱特点 |
高精度0.75UDC1mA单触按钮（精度≤1.0%）</span |
|||||||
