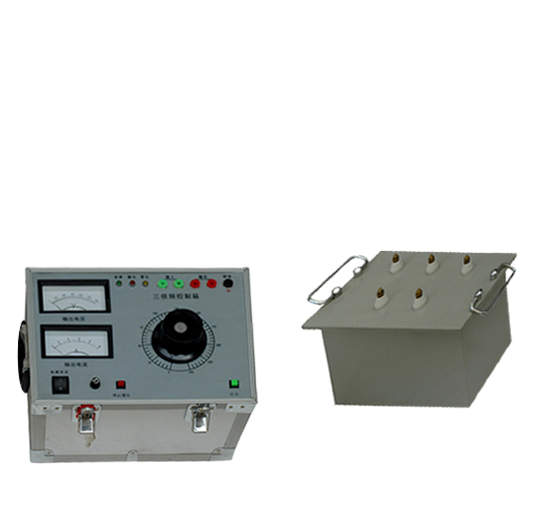

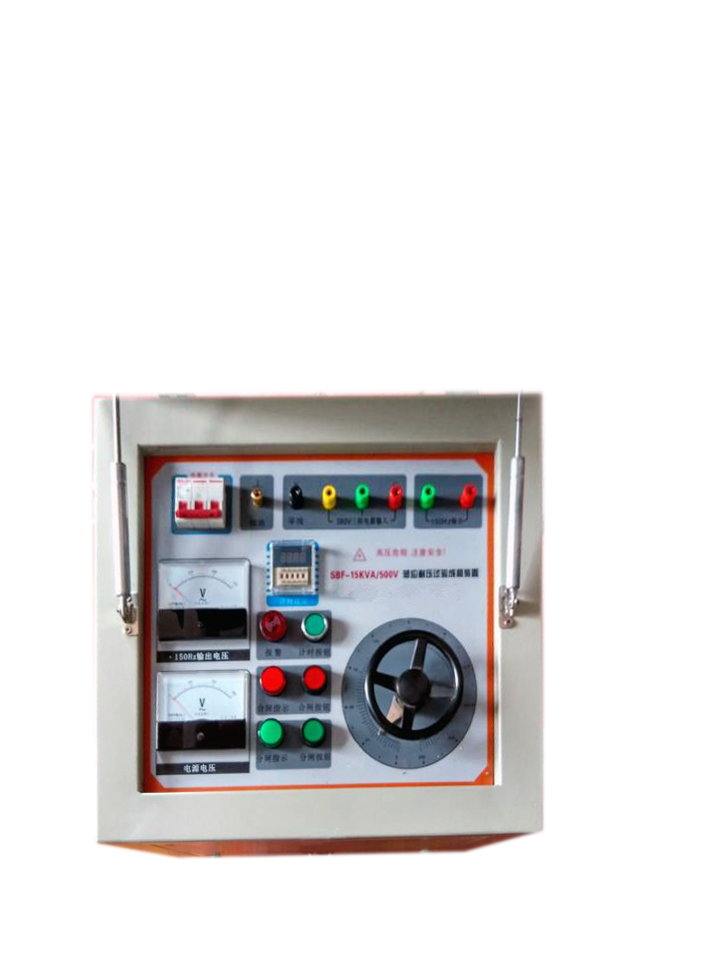

SBF三倍频感应耐压装置
是根据中国标准《GB311-61》和原水电部1985年1月发布的《电气设备预防性试验规程》，为满足电力系统对高压互感器倍频感应耐压试验设备的要求而设计的，广泛用于电力系统35-220kV等级串激式电压互感器的交流耐压试验，以考核互感器的主、从绝缘强度，同时也可对电机及小型变压器的绕组进行感应试验；也可作为短时运行的150Hz电源用。
SBF三倍频感应耐压装置技术特点
本装置采用三芯五柱结构，将铁芯工作磁通密度选择在饱和磁密以上，使开口接成三角形的次级绕组中的基波电势（正序向量）的向量和为零，而开口两端感应出同向的150Hz三次谐波（零序）。 操作简单、性能可靠、能很好地满足变压器、互感器感应耐压的需要。
SBF三倍频感应耐压装置技术参数
1 、输出容量：产品容量的 20% 2 、输入电压： 380V±5% 三相四线 50HZ 3 、输出电压： 0~300V 、 500V 、 800V 、 1000V 单相 150HZ （如需更高电压则需外接升压变压器） 4 、波形失真： <5% 5 、空载运行时间： ≤5 分钟 6 、典型型号参数说明：
|
型 号 |
输入电压 （ V ） |
输出电压 （ V ） |
容 量 （ KVA ） |
|
SBF-3/500 |
380 |
0-500 |
3 |
|
SBF-5/500 |
380 |
0-500 |
5 |
|
SBF-10/500 |
380 |
0-500 |
10 |
|
SBF-15/500 |
380 |
0-500 |
15 |
|
SBF-20/500 |
380 |
0-500 |
20 |
|
SBF-5/1000 |
380 |
0-1000 |
5 |
|
SBF-10/1000 |
380 |
0-1000 |
10 |
|
SBF-20/1000 |
380 |
0-1000 |
20 |
|
SBF-50/1000 |
380 |
0-1000 |
50 |
