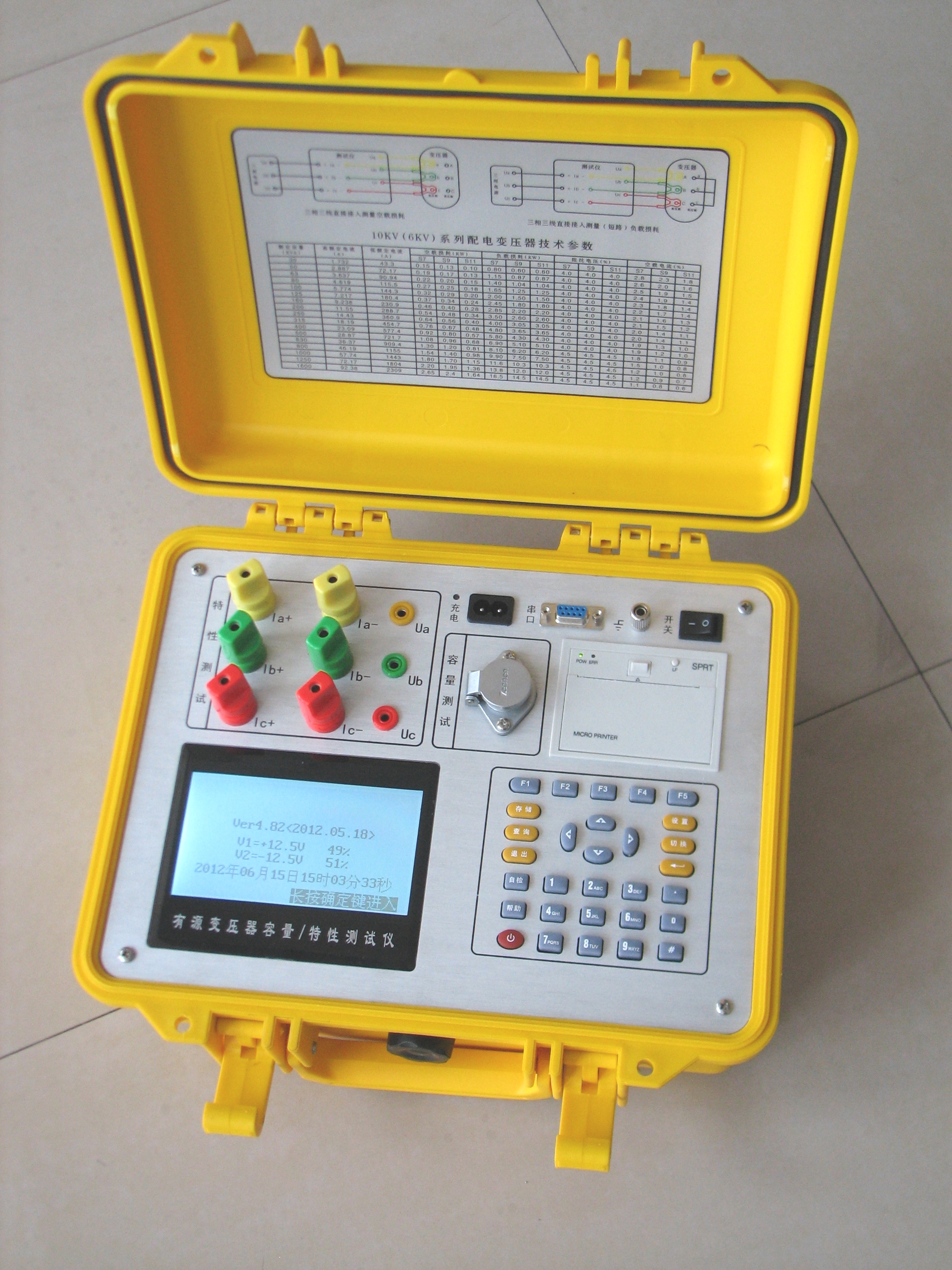

HYBR变压器容量特性测试仪

专用于配电电力变压器容量测量、变压器空载及短路损耗测量的仪器，该仪 器电路设计精巧，思路独特，仪器内部数字合成三相标准正弦波信号，可提供三相精密交流测试源。同时仪器测量引入了必要的校正（如：电压校正、电流校正、温度校正、频率校正）， 以大屏幕图形式液晶作为显示窗口，图形式菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷 ， 从而使其性能优越，功能强大，体积小，重量轻，操作简单方便，数据准确可靠，可完全取代传统仪表的测试方法。仪器使用大容量锂电池供电，以保证仪器的超长使用时间，大大提高工作效率，减轻劳动强度。

HYBR变压器容量特性测试仪技术特点

1 、可精确测量各种配电变压器的容量，无源测量，方便、准确。

2 、内部自带电源、自动产生三相大功率测试电源。

3 、内置高性能锂离子充电电池，容量大，充满电可连续测试 500 台以上。

4 、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。

5 、可自动进行波形畸变校正，温度校正，电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），操作人员只需根据变压器类型输入校正指数仪器即可自动计算出校正后的结果，非常适合没有做稍大容量变压器短路试验条件的单位。

6 、电压回路宽量限：电压大可测量到 750V ，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。

7 、容量测量范围： 20KVA~100000KVA 。

8 、电池剩余电量百分数指示功能，绝非简单的亏电报警。

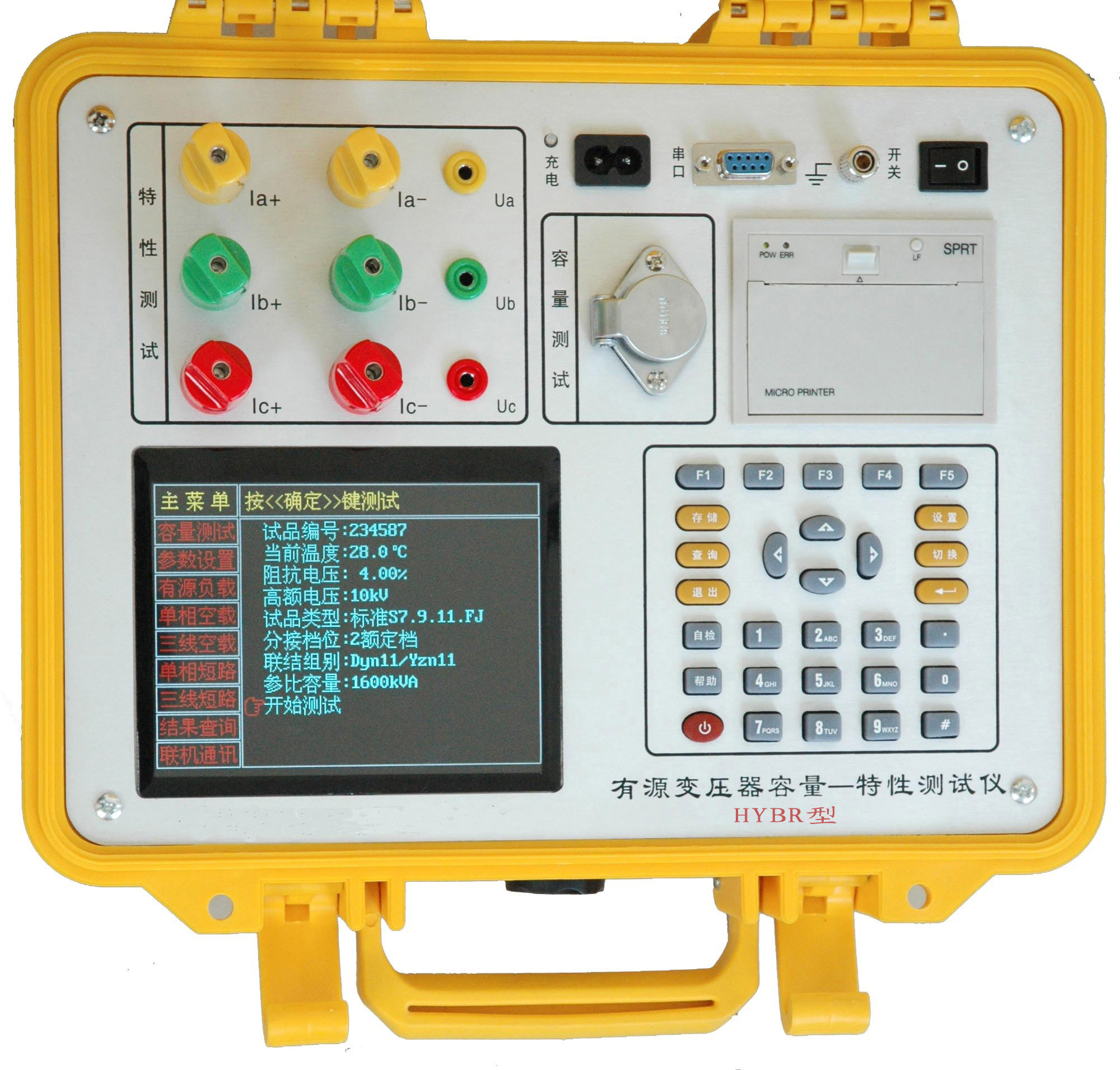

9 、大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，导电硅胶触摸按键使操作更简便，按键寿命更长。

10 、用户可随时将测试的数据通过微型打印机将结果打印出来。

11 、测试结果存储功能，可存储 200 组容量测试数据。

HYBR变压器容量特性测试仪技术参数

1. 输入特性

有源部分：

电压测量范围： 0~10V

电流测量范围： 0~10A

无源部分：

电压测量范围： 0~750V 宽量限。

电流测量范围： 0~100A 内部全部自动切换量程。

2. 准确度

电压： ± 0.2%

电流、功率： ± 0.5% （ Cos Φ >0.1 ）， ± 1 .0% （ 0.02< Cos Φ <0.1 ）

3. 工作温度：－ 10 ℃ ~ +40 ℃
4. 充电电源：交流 160V~260V
5. 绝缘： ⑴、电压、电流输入端对机壳的绝缘电阻≥ 100M Ω       ⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。
6. 体积： 32cm × 24cm × 13cm
7. 重量： 3Kg
