型号:HYCF-90
产品时间:2019/10/9 18:40:38
点击次数:1204
简要描述:
适用于高压电缆,电机等大容量电气设备的交直流耐压。采用微机控制,升压、降压、测量、保护完全自动化,体积小重量轻,是工频耐压试验的一种替代方法。 参考标准:DL/T 849.4-2004

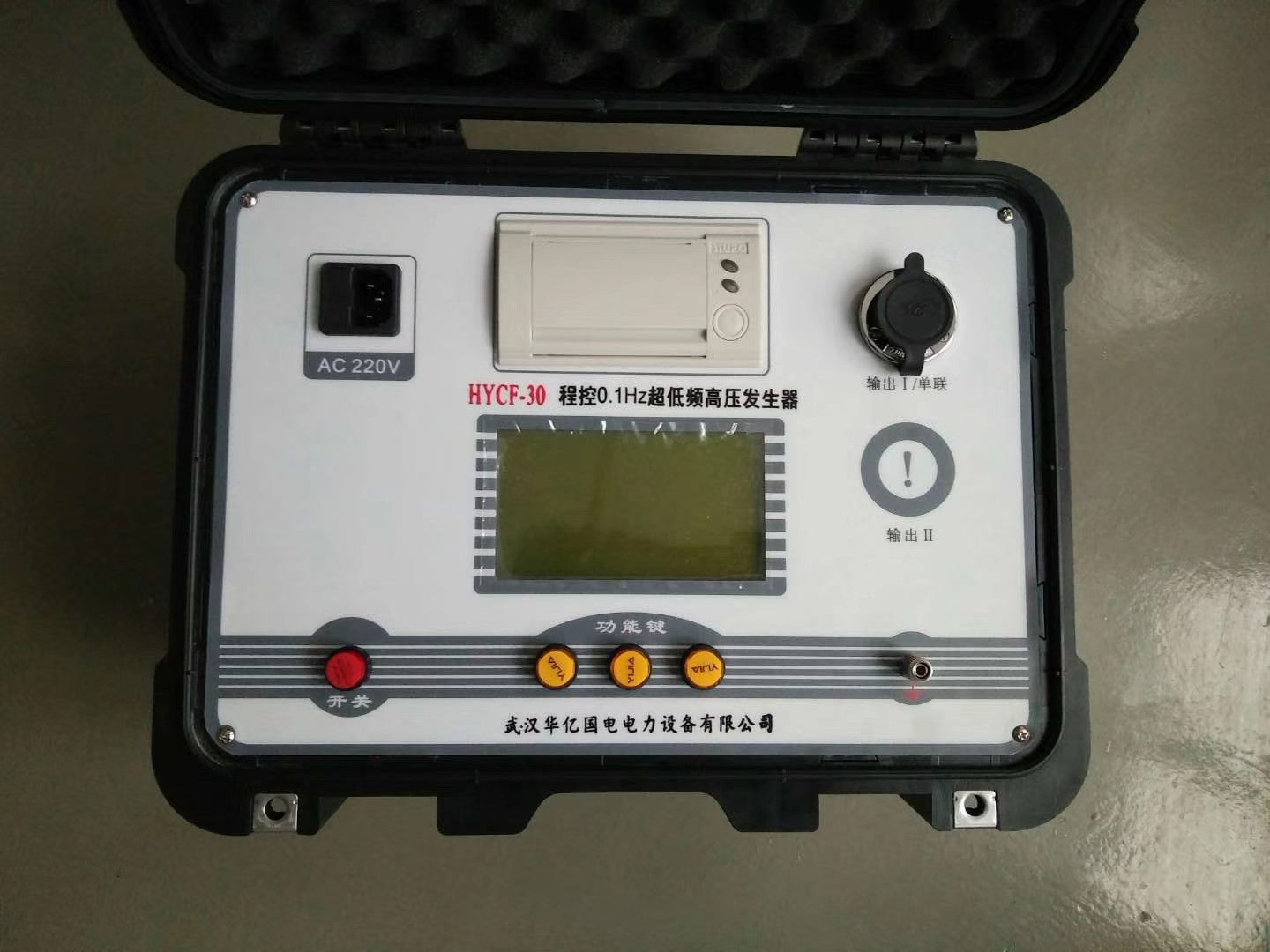

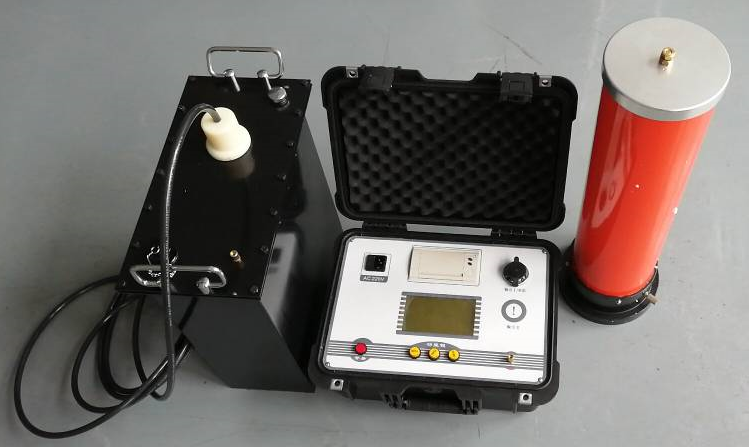

HYCF-90超低频高压发生器
超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道,在对大型发电机、电缆等试品进行工频耐压试验时,由于它们的绝缘层呈现较大的电容量,所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备,不但笨重,造价高,而且使用十分不便。为了解决这一矛盾,电力部门采用了降低试验频率,从而降低了试验电源的容量。从国内外多年的理论和实践证明,用0.1Hz超低频耐压试验替代工频耐压试验,不但能有同样的等效性,而且设备的体积大为缩小,重量大为减轻 ,理论上容量约为工频的五百分之一,且操作简单,与工频试验相比优越性更多。
HYCF-90超低频高压发生器技术特点
1.电流、电压、波形数据均直接从高压侧采样获得,所以数据准确。
2.具有过压保护功能,当输出超过所设定的限压值时,仪器将停机保护,动作时间小于20ms。
3.具有过流保护功能:设计为高低压双重保护,高压侧可按设定值进行精确停机保护;低压侧的电流超过额定电流时将进行停机保护,动作时间都小于20ms。

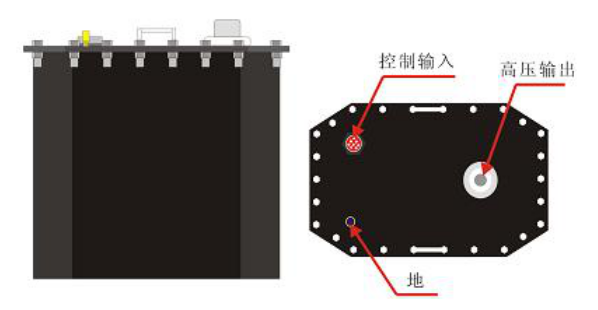

4.高压输出保护电阻设计在升压体内,所以外面不需另接保护电阻。
5.由于采用了高低压闭环负反馈控制电路,所以输出无容升效应。

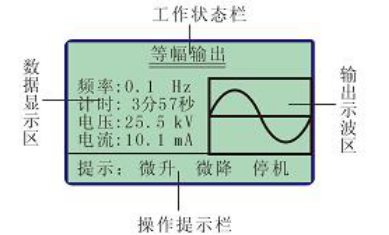

6.大屏幕液晶显示,清晰直观、且能显示输出波形、打印试验报告
HYCF-90超低频高压发生器技术参数
1 .输出额定电压:参见下表
2 .输出频率: 0.1H z、 0.05H z、 0.02H z
3 .带载能力: 0.1H z 大 1. 1 µ F
0.05H z 大 2 .2 µ F
0.02H z 大 5.5 µ F
4 .测量精度:3 %
5 .电压正,负峰值误差:≤3%
6 .电压波形失真度:≤5%
7 .使用条件:户内、户外;温度: -10 ℃~ +40 ℃;湿度:≤ 85 % RH
8 .电源保险管:参见下表
9 .市电源:频率 50H z,电压 220V ± 5% 。若使用便携式发电机供电,发电机要求:频率 50H z,电压 220V ± 5% ,功率应大于 3 KW,并且在发电机的输出端并联一只功率不小于800W的阻性负载(如电炉),以便稳定发电机的运转速度。否则仪器将不能正常工作。
型号 |
额定电压 |
带载能力 |
电源 保险管 |
产品结构、重量 |
HYCF 30/1.1 |
30kV (峰值) |
0.1 Hz, ≤ 1.1 µ F |
10A |
控制器: 4 ㎏ 升压器: 25 ㎏ |
|
|
0.05Hz , ≤ 2.2µF |
|
|
|
|
0.02Hz , ≤ 5.5µF |
|
|
HYCF 40/1.1 |
40kV (峰值 |
0.1 Hz, ≤ 1.1 µ F |
10A |
控制器: 4 ㎏ 升压器: 2 5 ㎏ |
|
|
0.05Hz , ≤ 2.2µF |
|
|
|
|
0.02Hz , ≤ 5.5µF |
|
|
HYCF 50/1.1 |
50kV (峰值) |
0. 1 Hz , ≤ 1.1 µF |
15A |
控制器: 4 ㎏ 升压器: 35 ㎏ |
|
|
0.0 5 Hz , ≤ 2.2 µF |
|
|
|
|
0.02Hz, ≤ 5.5 µ F |
|
|
HYCF60 /1.1 |
6 0kV (峰值) |
0.1 Hz, ≤ 1.1 µ F |
2 0A |
控制器: 4 ㎏ 升压器: 4 5 ㎏ |
|
|
0.05Hz , ≤ 2.2µF |
|
|
|
|
0.02Hz , ≤ 5.5µF |
|
|
HYCF8 0/1.1 |
8 0kV (峰值) |
0.1 Hz, ≤ 1.1 µ F |
2 0A |
控制器: 4 ㎏ 升压器: 50 ㎏ |
|
|
0.05Hz , ≤ 2.2µF |
|
|
|
|
0.02Hz , ≤ 5.5µF |
|
|
HYCF9 0/1.1 |
9 0kV (峰值) |
0.1 Hz, ≤ 1.1 µ F |
2 0A |
控制器: 4 ㎏ 升压器: 5 5 ㎏ |
|
|
0.05Hz , ≤ 2.2µF |
|
|
|
|
0.02Hz , ≤ 5.5µF |
|
|
