型号:HYDS-II
产品时间:2021/8/19 17:13:54
点击次数:870
简要描述:

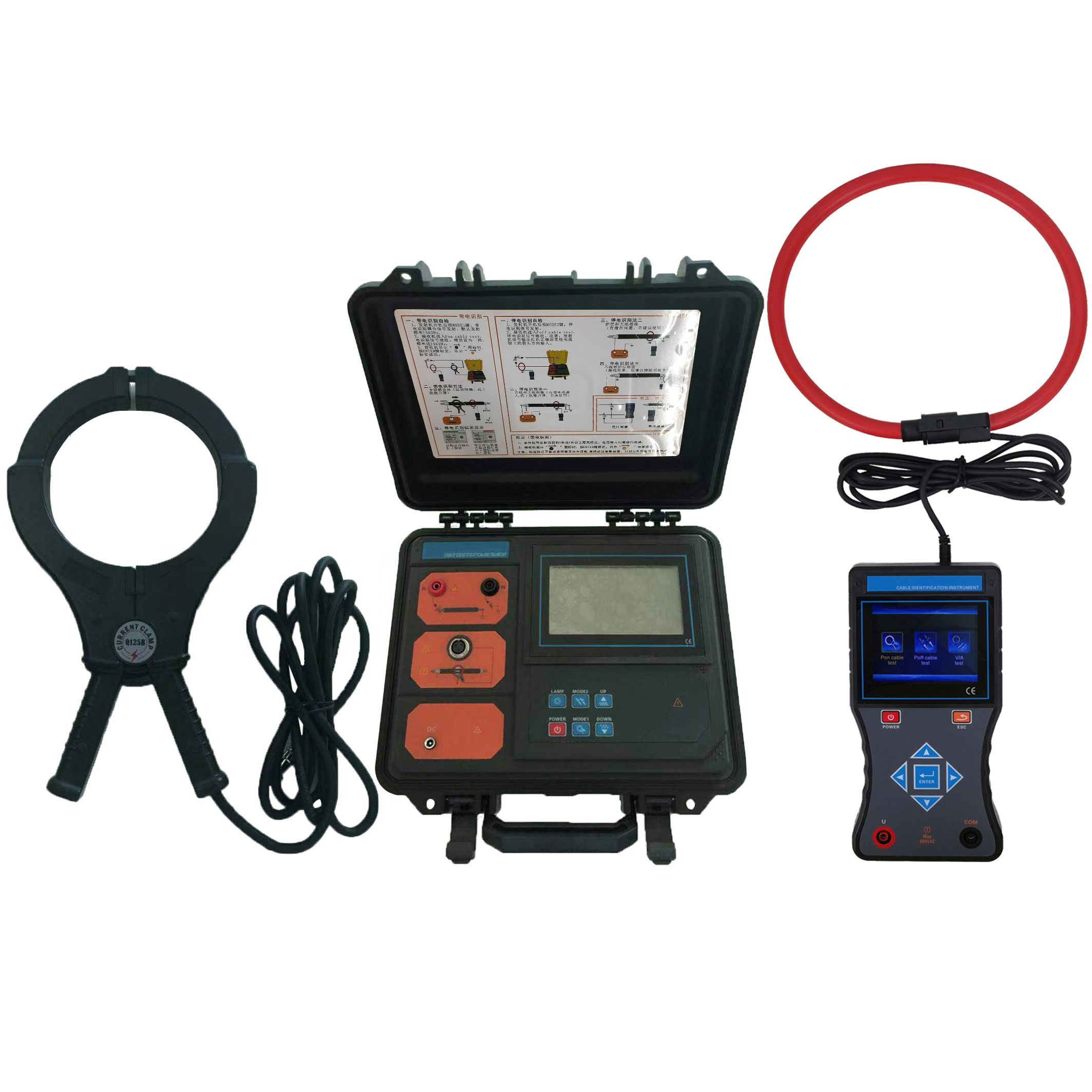

HYDS-II带电电缆识别仪通过仪器从多根电缆中准确识别出其中某一根目标电缆,避免误锯带电电缆而引发严重事故。由发射机、发射电流钳、接收机、接收柔性电流钳等组成。 参考标准:DL/T 849.3-2004
HYDS-II带电电缆识别仪
本仪器设计采用了PSK技术,结合精准算法。
是
为
电力电缆工程师和电缆工
解决
电缆识别的技术问题而设计的,通过
带电电缆识别仪
从多根电缆中准确识别出其中某一根目标电缆,避免误锯带电电缆而引发严重事故。
本产品同时具有带电电缆识别、
停电电缆识别、交流电流测试、交流电压测试功能,
由
发射
机
、
发射电流钳、接收
机
、
接收
柔性电流钳
等组成。
HYDS-II带电电缆识别仪 技术特点
1
.
同时具有
带电电缆识别及停电电缆识别功能
2.
采用卡钳耦合输出脉冲电流,发射四种频率:
625Hz、1562Hz、2500Hz、10kHz
3.
接收
机为手持设备,
3.5寸彩色液晶屏
,内置
高速微处理器,
结合精准算法,对发射机的脉冲编码电流信号进行识别并解码,同时具有信号强度标定功能,显示信号强度和检测结果,精美直观;彩色刻度条动态显示,一目了然,电缆识别成功打
√,非目标电缆打×,
能
快速自动
识别目标电缆
。
4.
可测试电压量程为
AC 0.0
0
V~600V(50H
z
/60H
z
)
,可测交流电流量程为
AC 0.00A~5000A
(50H
z
/60H
z
)
,可测电流频率
45
H
z
~
70
H
z
。
5.
柔性
电流钳具有极佳的瞬态跟踪能力,
能快速识别发射机产生的脉冲编码电流,适用于粗电缆
或形状不规则的导体。其钳口内径为
约
200
mm,可钳
Φ
200
mm以下的电缆,
不必断开被测
线
路
,非接触测量,
安全
快速
。
HYDS-II带电电缆识别仪 技术参数
基准条件和工作条件
影响量 |
基准条件 |
工作条件 |
备注 |
环境温度 |
23℃±1℃ |
-10℃~40℃ |
/ |
环境湿渡 |
40%~60% |
<80% |
/ |
被测电压电流频率 |
50H z ±1H z |
45Hz~70Hz |
测试电压电流时 |
接收机工作电压 |
7.4V±0.5V |
7.4V±1V |
/ |
发射机工作电压 |
11.1V ±0.5V |
11.1V ±1.5V |
/ |
外电场、磁场 |
应避免 |
||
被测电缆位置 |
被测电缆处于柔性电流钳的近似几何中心位置 |
||
|
|

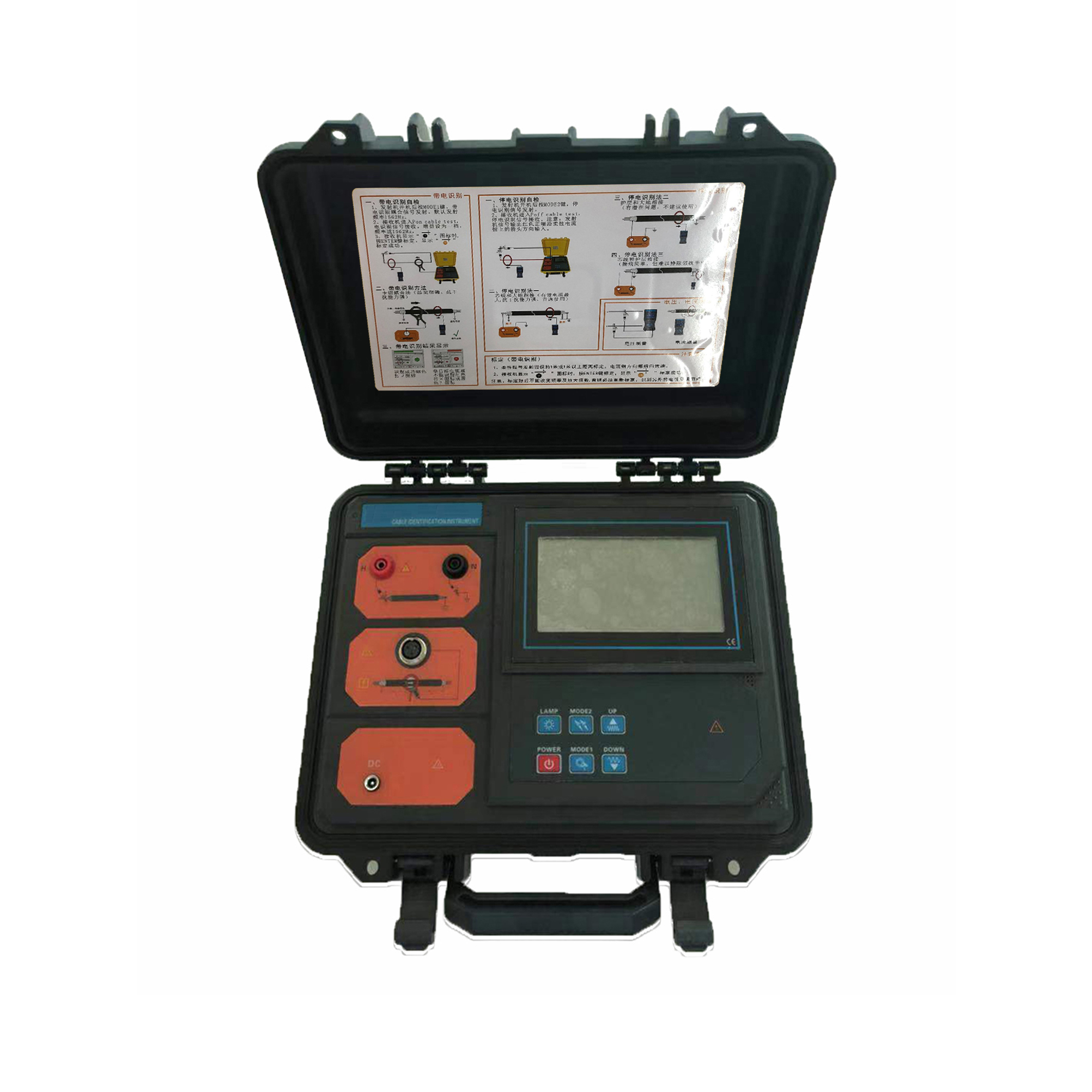

发射机规格
功 能 |
发射复合脉冲频率电流信号,显示剩余电池电压,发射状态动态指示 |
电 源 |
11.1V大容量可充锂电池,充满电连续工作约8小时 |
输出方式 |
带电识别时卡钳耦合;停电识别时直连输出 |
发射频率 |
625Hz、1562Hz、2500Hz、10KHz(带电识别时),按上下箭头键调节发射频率 |
脉冲电压 |
500V(停电识别时) |
脉冲电流 |
大5A (取决于回路电阻的大小) |
脉冲频率 |
1次/秒 |
脉冲宽度 |
2ms |
测试线长 |
3米,带鳄鱼夹,红黑各1条 |
发射钳尺寸 |
长宽厚320mm × 180mm × 35 mm |
发射钳内径 |
φ 125mm |
发射钳线长 |
3m |
接地针尺寸 |
长宽厚225mm × 100mm × 10 mm |
发射机尺寸 |
320mm × 275mm × 145mm |
显示模式 |
超大LCD实时显示剩余电池电压,具有背光灯 |
LCD尺寸 |
长宽128mm×75mm;显示域124mm×67mm |
外包装尺寸 |
长宽高400mm×245mm×335mm |
工作温度 |
-10℃~40℃ |
存储条件 |
- 20℃~ 50 ℃,≤ 95 % RH , 无结露 |
背光控制 |
有,白色背光灯 |
工作温度 |
-10℃~40℃ |
存储条件 |
- 20℃~ 50 ℃,≤ 95 % RH , 无结露 |
仪表质量 |
发射机2.5kg; 发射钳 1.12kg ;总质量 4.44kg (含接收机) |
电池电量 |
当电池电压低于 9.65V 时,电池电压低图标显示,提醒给电池充电;低于9.5V时,设备自动关机 |
充 电 器 |
12.6V DC充电器 |
充电接口 |
圆形充电接口,DC标识 |
抗 压 |
发射机采用一体化专用工具箱式设计,箱体能承受约200kg的压力 |
耐 压 |
AC 3700V/rms(仪器箱顶面与底面之前) |
电磁特性 |
IEC61326(EMC) |
参考安规 |
IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2) |
接收机规格
功 能 |
带电电缆识别、停电电缆识别;交流电压、电流、频率测量 |
电 源 |
7.4V大容量可充锂电池,USB充电接口,充满电连续工作约6小时 |
额定电流 |
约 300 mA max |
显示模式 |
3.5寸真彩液晶屏显示,彩色图标指示 |
信号标定 |
有,标定发射信号。接收信号与发射信号的电流百分比在标定值 75 %-135%之间为识别成功条件之一 |
标定好后不能改变测试频率和放大倍数,否则要重新标定;测试不同的电缆都需要重新标定 |
|
方向识别 |
有,发射钳、接收钳与加载信号必须方向一致,为识别成功的条件之一 |
电缆识别成功 |
绿色打钩图标指示(√) |
非目标电缆 |
红橙色打叉图标指示(×) |
接收机尺寸 |
长宽厚207mm × 101mm × 45 mm |
柔性电流钳 |
长约630mm,线径6 mm或12.5mm |
线圈内径 |
φ 200mm(可以根据需要定制更大口径) |
引线长度 |
柔性电流钳引线长度:2m |
电压测试线 |
长1m (红黑各1条) |
检测范围 |
停电识别:线圈可检测回路电阻为0Ω~10kΩ的脉冲信号;检测回路电阻为10kΩ时,需保证发射机电池电量为11V以上(一般可以达到线缆长度0-10公里,主要由接地电阻与线缆电阻决定) |
带电识别:线圈可检测回路电阻为0Ω~200Ω的脉冲信号;检测回路电阻为200Ω时,需保证发射机电池电量为11V以上(一般可以达到线缆长度0-5公里,主要由接地电阻与线缆电阻决定) |
|
量程 |
交流电压: 0.00V~600V(50H z /60H z ) |
交流电流: 0.00A~5000A(50H z /60H z ) |
|
电流频率: 45Hz~70Hz |
|
精度 |
交流电压:±2%±3dgt |
交流电流:±2%±3dgt |
|
电流频率:±2%±3dgt |
|
识别信号 |
彩色信号幅度和数字显示 |
检测速率 |
约1次/秒 |
增益调节 |
测试界面下,按 左右箭头 键调节信号放大倍数,信号幅度条处于10~100处佳 |
背光控制 |
开机功能选择界面下,按 上下箭头 键可以调节LCD背光亮度 |
自动关机 |
开机约30分钟后,仪表自动关机,以降低电池消耗 |
电池电压 |
当电池电压低于 6.5V 时,电池电压低图标显示,提醒给电池充电 |
充 电 器 |
9 V DC充电器 |
充电接口 |
USB充电接口 |
工作温湿度 |
-10℃~40℃;80%Rh以下 |
存放温湿度 |
- 10℃~ 50 ℃,≤ 95 % RH , 无结露 |
接收机质量 |
电流钳172g;接收机 370 g (带电池) |
耐 压 |
AC2000V/rms(外壳前后两端之前) |
适合安规 |
IEC61010-1 CAT Ⅲ 600V,IEC61010-031,IEC61326,污染等级2 |
