第三章   电抗器电容器的测量和方法 电抗器

电抗器的种类很多，按材料分：有油浸式和干式两种；按用途分：有并联电抗器、限流电抗器、中心点电抗器、阻尼电抗器、滤波电抗器等，不同用处的电抗器在出厂试验中的项目不完全相同。

油浸电抗器试验项目与相应的油浸变压器的试验相同。干式电抗器是免维护设备，在现场交接试验时做相应电压等级的交接耐压试验。

三、电容器

电容器是一种能储存电荷的容器 ， 它是由两片靠得较近的金属片，中间再隔以绝缘物质而组成的 。 按绝缘材料不同，可制成各种各样的电容器 ， 如：云母．瓷介．纸介，电解电容器等 。 电容器对直流电阻力无穷大，即电容器具有隔直流作用 . 电容器对交流电的阻力受交流电频率影响，即相同容量的电容器对不同频率的交流电呈现不同的容抗 。

 1. 电容器的分类：

   a. 按电容器安装方式分为户内式和户外式

   b. 按电容器电压等级分为高压（ 1KV 以上）和低压（ 220V ）

   c. 按电容器外壳材质分为金属外壳、瓷绝缘外壳、胶木圆筒外壳

   d. 按电容器内部浸渍液体分为矿物油、氯化联苯、蓖麻油、硅油等。

2. 测量绝缘电阻值

         对并联电容器应在电极对外壳之间进行测量，并采用 1000V 兆欧表测量小套管对地的绝缘电阻。所测值无明确规定，可相互比较无明显差别，与出厂无明显差别为宜。

3. 电容器的电容测量及检测

（ 1 ）测量方法

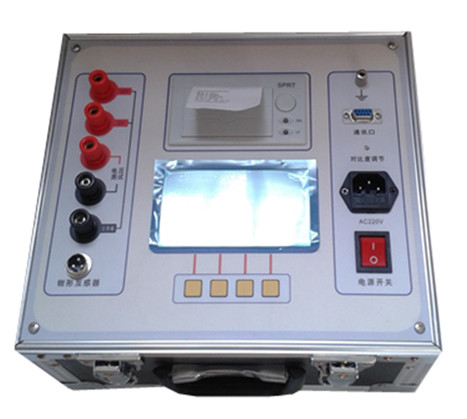

HYCL 电容电感测试仪 对电容器电容量的测量可以有效的反映电容器内部状态。当介质受潮、元件击穿短路时，电容器的电容值比正常值增大。当存在严重缺油等其它缺陷时，电容值可能减小。在做耐压试验前后都应测量电容值，两次测量结果应无明显差别。

将数字万用表打到测量电容挡 , 将待测电容器 两极 直接插到测试槽里进行测量 , 从液晶显示屏上直接读出所测电容器的读数 , 即为所测电容器的容值 . 不过数字万用表一般只能测 0.02 微法到 20 微法之间的电容器的容值 .

（ 2 ）电容的检测

a.   检测 10pF 以下的小电容   。因 10pF 以下的固定电容器容量太小，用万用表进行测量，只能定性的检查其是否有漏电，内部短路或击穿现象。测量时，可选用万用表 R×10k 档 ，用两表笔分别任意接电容的两个引脚，阻值应为无穷大。若测出阻值 ( 指针向右摆动 ) 为零，则说明电容漏电损坏或内部击穿。     b. 检测 10PF ～ 0 01μF 固定电容器是否有充电现象，进而判断其好坏。万用表选用 R×1k 挡。两只三极管的 β 值均为 100 以上，且穿透电流要小。可选用 3DG6 等型号硅三极管组成复合管。万用表的红和黑表笔分别与复合管的发射极 e 和集电极 c 相接。由于复合三极管的放大作用，把被测电容的充放电过程予以放大，使万用表指针摆幅度加大，从而便于观察。应注意的是：在测试操作时，特别是在测较小容量的电容时，要反复调换被测电容引脚接触 A 、 B 两点，才能明显地看到万用表指针的摆动。

c. 对于 0 01μF 以上的固定电容，可用万用表的 R×10k 档 直接测试电容器有无充电过程以及有无内部短路或漏电 .

4. 电容器的交流耐压试验

并联电容器电极对外壳的交流耐压试验应符合表 d 的规定。

如果出厂试验值不符合表 d 的规定，交接试验按出厂值的 75% 进行耐压试验。

表d  并联电容器交流耐压标准

额定电压/KV	＜1	1	3	5	10	15	20	35
出厂试验值/KV	3	5	18	25	35	45	55	85
交接试验值/KV	2.2	3.8	14	19	26	34	41	63

5. 注意事项

a. 电容器测完绝缘一定要对地放电，放电持续时间应较长。

   b. 做交流耐压试验时电容器两极应该短接接耐压器，外壳接地必须可靠。

c. 高压电力电容器容量较大，若耐交流耐压试验变压器容量不够，可用直流耐压，直流耐压值为交流耐压值的 2 倍，且只进行引出线对外壳的耐压。极间耐压一般不进行。

d. 直流耐压后一定要经放电棒放电，放电棒电阻在 2-10K Ω , 放电时电流和响声很大，要预防耳膜受振。

e. 侧另的各相电容器电容量应无明显差别。

f. 搬运时不得将电容器倒置。

g. 及时准确记录试验结果，所测电容值应表明单位： uF 、 pF
