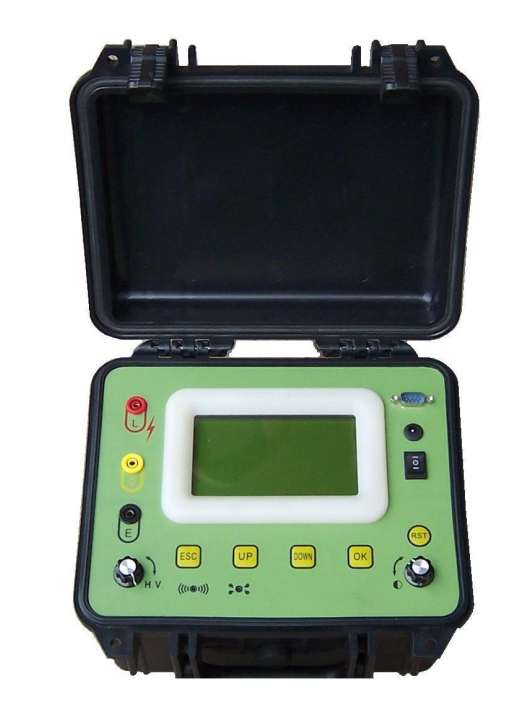

HYZ-5KV高电压绝缘特性测试仪
绝缘诊断是检测电气设备绝缘缺陷或故障的重要手段。本仪器 适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。
HYZ-5KV高电压绝缘特性测试仪 技术特性
1）采用微电脑控制，菜单操作，大屏幕液晶 LCD 点阵显示，性能稳定，属智能化仪表。
2）抗干扰能力强，适合在强电磁干扰环境中测量 。
3 ）有 50V 、 100V 、 250 V 、 500V 、 1.0kV 、 2.5kV 、 5.0kV 共 7 个电压输出档。
4 ）输出高电压同时也可从零开始全范围连续调节。
5 ）自动测量 R15 、 R60 、 R600 ，自动计算吸收比、极化指数，同时可选显示泄漏电流和吸收电容。
6 ）带载能力强，短路电流约 5mA 。
7 ）测量范围大为 0 ~ 10T Ω ，自动切换量程。
8 ）模拟条指针与数字显示相结合，形象的表明数据的变化趋势及准确的测量结果。
9 ）随时显示测试时间，且每隔 15 秒蜂鸣器自动鸣叫提示。
10 ）测试前若检测到试品带电，则给出带电电压和相关提示。
11 ）能设置测试时间，达到预定的测试时长后，自动停止测量。
12 ）测量完毕自动泄放高压，高压泄放时间不超过 30 秒。
13 ）自动测量环境温度、空气湿度及每次测试的日期与时间。
14 ）能保存 60 组测量结果，且数据 20 年可不丢失。
15 ）自带 RS232 串行接口，能与计算机数据通信。
16 ）非测试状态下， 5 分钟无任何操作，仪器提示关机。
17 ）具有全面完善的保护功能，工作可靠性高。 技术参数
|
额定测试电压 |
50V ，100V.250V,500V,1KV,2.5KV,5KV |
|
测量上限值 |
10 0 GΩ ~ 10T Ω |
|
测量下限值 |
0 . 1M Ω |
|
输出电压误差 |
± 5 % |
|
短路电流 |
约 5mA |
|
准确度等级 |
5 .0 级 |
|
下半量程范围基本误差 |
± ( 5 % · Rx + 1 d ) |
|
上半量程范围基本误差 |
± ( 1 0% · Rx + 2 d ) |
|
高压显示误差 |
± ( 5% · Ux + 1d ) |
|
泄漏电流显示范围及误差 （可选功能） |
0.1 nA ~ 9.9 mA 5% |
|
吸收电容显示范围及误差 （可选功能） |
0.1pF ~ 99μF 5% |
|
温度测量误差 |
± 0.5 ℃ |
|
空气湿度测量误差 |
± 2 %RH |
|
供电电源 |
14.8V 锂电 |
|
电池一次充电使用时间 |
30 天 每天 10 次 DAR 和 5 次 PI 测试 |
|
绝缘电阻 |
> 5 0 0 MΩ （测试线与机壳间） |
|
耐压 |
AC 10.0 kV 50Hz 1min （测试线与机壳间） |
|
工作温度与湿度 |
0 ℃ ~ + 40 ℃ < 85%RH |
|
贮存温度与湿度 |
- 20 ℃ ~ + 50 ℃ < 90%RH |
|
外形尺寸 |
270 （ L ） × 240 （ W ） × 165 （ H ） （ mm ） |
|
重量 |
≈ 4 . 5 kg |
