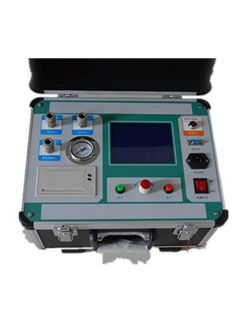

HYMD-II SF ₆ 密度继电器校验仪
  DL/T 596-1996 《电力设备预防性试验规程》规定：各 SF ₆ 开关使用单位应定期对 SF ₆ 气体密度继电器进行校验。从实际运行情况看，对现场运行中的 SF ₆ 密度继电器、压力表进行定期校验也是非常必要的。本仪器 是一种智能化全自动的SF6密度继电器校验仪器，能对各种SF6气体密度继电器进行性能校验，以及对SF6气体任意环境温度下的压力进行标准换算。主要用于SF6气体产品的生产、维护与监测。特别适宜电力系统，为SF6电气产品的生产、安全运行、预试和维护提供方便。

  HYMD-II SF ₆ 密度继电器校验仪  技术特性

1.密度继电器校验仪采用高性能单片机进行检测与控制，集成程度高。机电一体化设计，精度高，重复性好，可靠性高。
2.配置了单色液晶屏和旋转开关，操作简单、界面美观，所有参数及状态一目了然。

 3.自动完成压力测量和 20℃值转换，从而完成了压力、温度间的动态自动补偿。并显示被测环境温度下的压力、20℃温度下的压力、环境温

   度等。彻底解决了SF 6 气体密度继电器现场校验难的问题。

 4.所有测试过程由单片机控制自动完成，不用人工干预。

 5.汉字报表式打印测试结果，并对试验结果自动计算平均值，生成简单报表。能同时存储 32页*3共96页试验结果，并具有断电数据保存功

    能，可随时查询和打印历史测试结果。

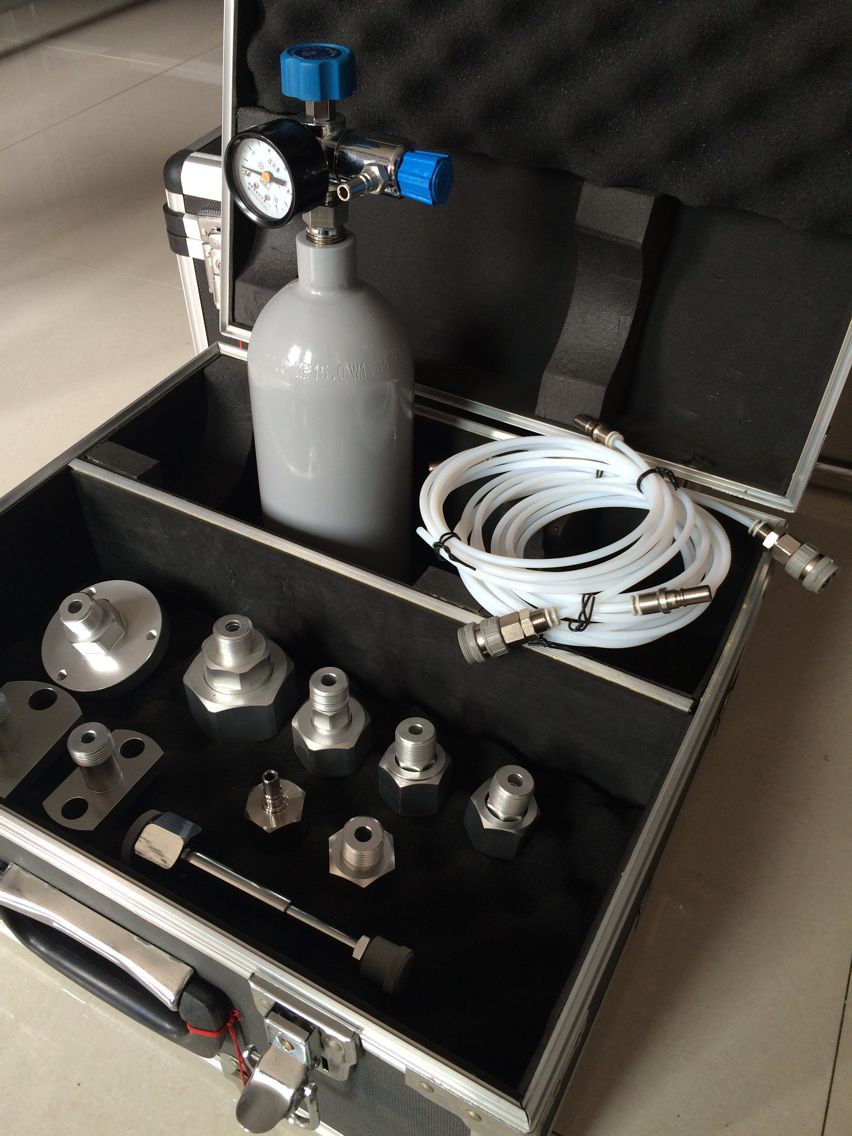

 6.校验过程中无需恒温室，可以在任意有效温度范围内对SF6 气体密度继电器、压力表进行校验． 配有多种型号过渡接头，大多数型号开关

    的密度继电器不用拆卸即可进行现场校验

7. 检测过程中可以用其他干燥无腐蚀性气体代替SF 6气体，耗气少。

8.除密度继电器校验功能外，本仪器还具有20℃压力表校验和常温压力表校验功能

9 具有在线修改系统时钟的功能。   10．多能同时测试一组报警信号和二组闭锁信号。   11．带数据上传功能，方便测试记录的提取和打印。

技术参数

1 、工作电压： AC220V 、 50Hz ；仪器功率： 55W

2 、仪器精度： 0.2 级

3 、 检测对象：

① SF ₆ 密度继电器：单报警、单闭锁、单报警单闭锁、单报警双闭锁

②常温气体压力表： 0 ～ 1MPa 任意压力点校验

②20度气体压力表： 0 ～ 1MPa 任意压力点校验

4 、压力检测范围： 0 ～ 1MPa ；压力分辨率： 0.001MPa

5 、温度显示范围； -20 ℃ ~80 ℃；温度分辨率： 0.1 ° C

6 、仪器工作温度： -10 ℃～ 60 ℃； 湿度： £ 90%RH

7 、 显示方式： 320X240 图形点阵单色液晶屏

8 、操作方式：一键飞梭（旋转鼠标）

9 、气体快锁接头：全部采用进口原装器件

10 、 打印机型：高速热敏打印机

11 、 存储容量：可同时存储 32 页 *3 共 96 页试验结果

12 、 SF 6气体密度显示方式：被测环境下的压力、20 ℃时的等效压力。
