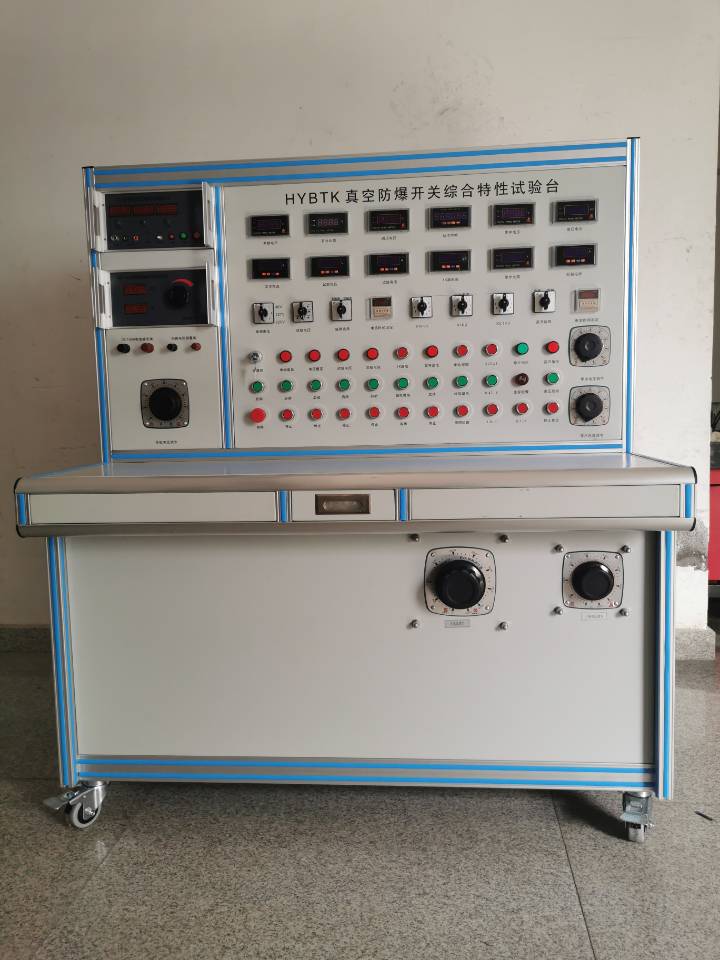

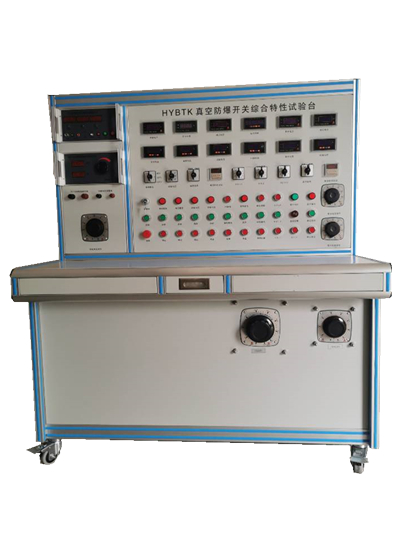

HYBTK系列防爆电器特性测试台

依据标准 MT871-2000《矿用隔爆型低压馈电开关》，MT111-1998《矿用隔爆型低压交流真空电磁启动器》，JB8739-1998《矿用隔爆型高压配电装置》，以及MT189-88《矿用隔爆型检漏继电器》等对产品检验的技术要求。                                                                                   HYBTK系列防爆电器特性测试台技术功能

能按各自产品标准的要求，完成真空馈电开关，各种真空电磁启动器，高压配电装置，高压负荷开关，低压保护箱，检漏继电器等各类开关电器的 漏电闭锁、漏电、过载、短路、缺相、三相不平衡、断路器同步、真空管接触电阻、工频耐压等实验。适用于煤矿对各新旧防爆开关及常用保护器的维修及性能测试。                                                                                                                                                                  HYBTK系列防爆电器特性测试台基本参数

1. 电源 ：三相四线 380V

2. 三相试验电压 ： 3 6V 127V(100V)、660V、1140、3300。 0~120%Ue可调，

3. 短时电流 ： 500A 长时电流 ： 4000A

    一磁路 20KVA,二磁路20KVA

4. 一次零序电流 ： 0~20A，二次零序电压：0~120V，相差180度

5. 漏电电阻 ： 0~99.99KΩ范围可调

6. 1K漏电 ： 0~2000mA

7. 计时范围 ： 0~999.999s  小：1ms

8. 照明负载 ： 2.5KW，4KW，

9.. 电钻短路电容 ： 2μf

10.. 三相模拟电容 ： 0.1μf 、0.22μf、0.47μf、1.0μf三组合

11.   单相电压 ：  0- 22 0V 可调；

12. 高压试验电压 ： 0-10KV，

13.   三相同步特性测试 ：   0-999 .9 ms ；

14. 回路电阻测试 ： DC100A，0-2mΩ, 0-20mΩ 。
