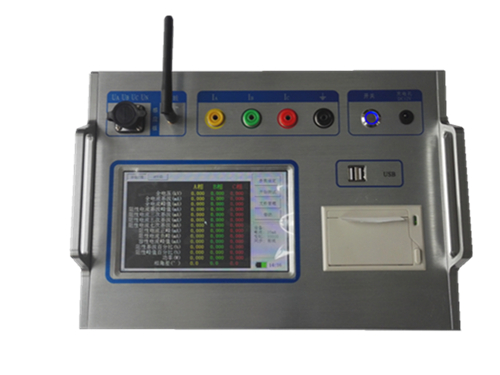

HYBLQ-III无线三相氧化锌避雷器测试仪

用于现场和实验室检测避雷器各项相关电气参数的专用仪器，广泛应用于氧化锌避雷器的现场在线监测（带电测试）和实验室（停电检修）的测试中。符合中华人民共和国电力行业标准《DL474.5—92现场绝缘试验实施导则—避雷器试验》的要求。可测量氧化锌避雷器在工频电压下的全电流、阻性电流、三次谐波电流、五次谐波电流、七次谐波电流、一次电压、有功功率及电压与电流的相位差角等。以判断MOA绝缘受潮和阀片老化程度。

HYBLQ-III无线三相氧化锌避雷器测试仪技术特点

1. 多种电压基准信号取样方式：

有线同步：从PT端计量绕组取信号，数字信号有线传输。

无线同步：从PT端计量绕组B相取信号，数字信号无线传输，省去电缆长距离连接。

感应板同步：不需要从PT端子取信号，从氧化锌避雷器B相底座安装感应板取电压信号。

无电压同步：不需要从PT端子取信号，采用软件计算的方式找到电压基准。

2. 电压信号和电流信号（输入阻抗低于1Ω）完全隔离保证数据的可靠性和安全性。

3．本仪器可以三相同测，自动计算不需补偿。

4. 交、直流两用型，内带高能锂离子电池，特别适合无电源场合。

5. 配套上位机软件可以生存word报告，方便数据的管理和查询；

6. 生存word报告可以直观告诉你氧化锌避雷器的好坏。

7. 仪器由小型的计算机控制，外配800×480彩色液晶触摸屏,高速打印机，支持外挂鼠标，操作方便；

8. 仪器内部可以自动保存1000组数据，也可以外接U盘保存。

HYBLQ-III无线三相氧化锌避雷器测试仪技术参数

参考电压输入范围（峰值）：  20V-250V     ±(读数´2% + 5个字)

全泄漏电流测量范围(峰值)：100uA-10mA   ±(读数´2% + 5个字)

阻性电流测量范围(峰值)：   100uA-10mA  ±(读数´5% + 5个字)（二次法不含相间干扰）

容性电流测量范围(峰值)：   100uA-10mA  ±(读数´5% + 5个字)

电流谐波测量准确度：       ±（读数×10%+10uA）

电流通道输入电阻：         ≤2Ω

电场强度输入范围：        30kV/m~300kV/m，总谐波含量<30%

电场强度测量准确度：     ±（读数×10%）

角度测量范围：             0·-360·

功耗：                     4W

充电电源：                       DC12V

锂电池容量：               10000mAh

无线传输距离：             400M
