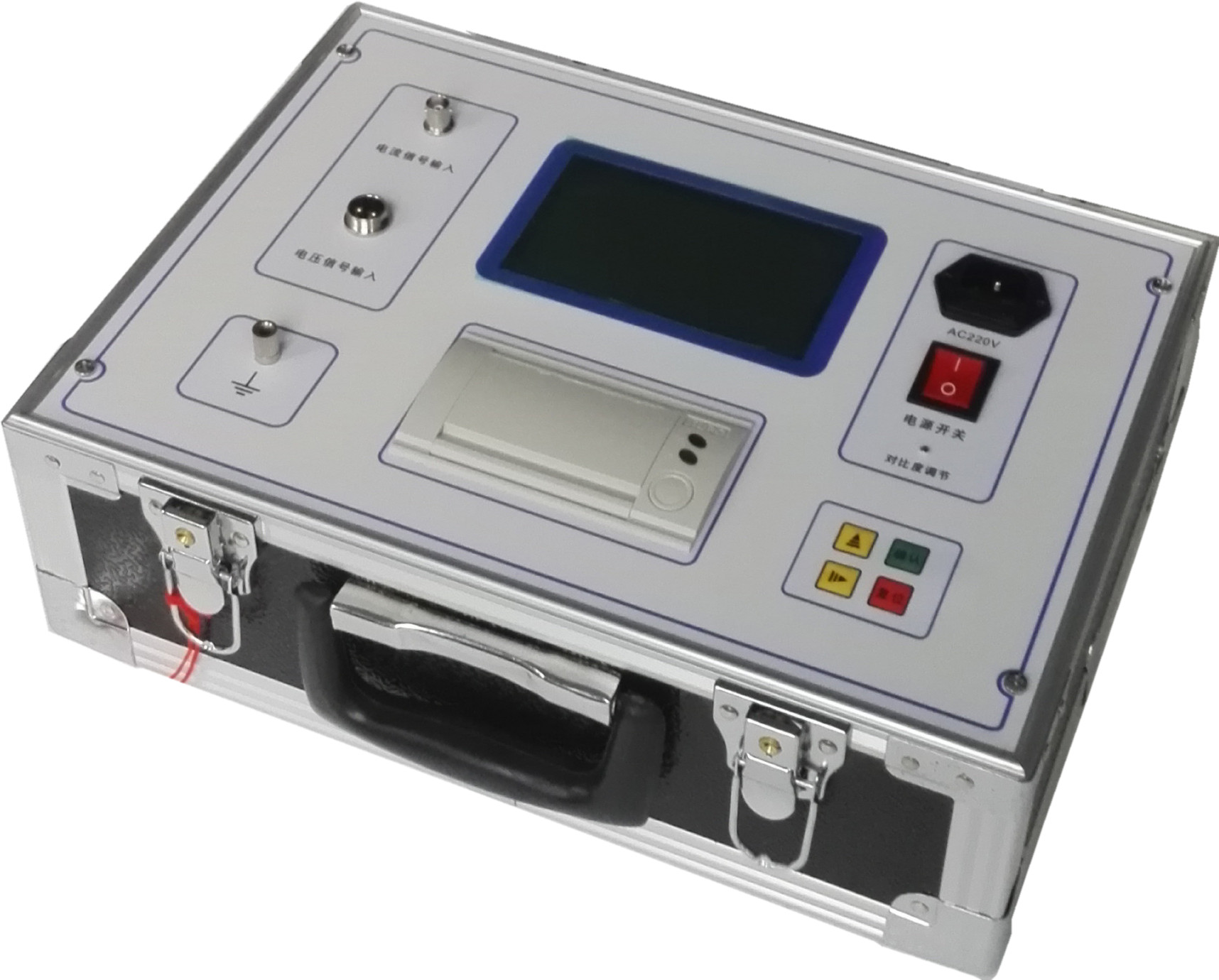

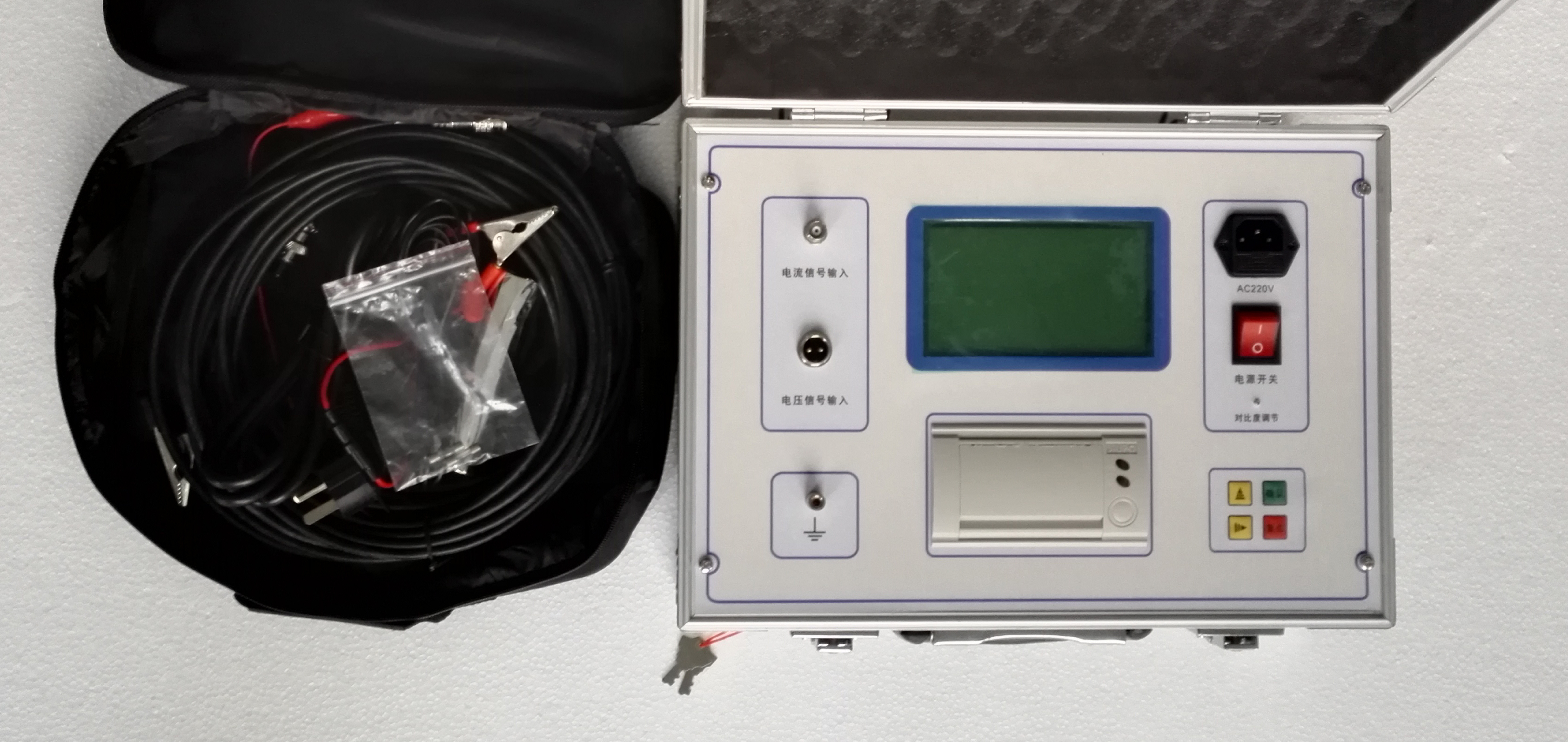

HYBLQ-I氧化锌避雷器测试仪

    应用于氧化锌避雷器的现场在线监测（带电测试）和实验室（停电检修）的测试中。采用微电脑进行采样、控制等先进技术，可测量氧化锌避雷器在工频电压下的全电流、三次谐波、阻性电流、阻性电流峰值、容性电流、有功功率等。并显示电压、电流的波形及打印输出。采用大屏幕液晶显示，汉字菜单提示操作，使人机交换功能更强。同时提供现场的接线显示。本仪器具有接线简单、测量精度高、可靠性强等特点。

HYBLQ-I氧化锌避雷器测试仪技术特点

用于现场和实验室检测避雷器各项相关电气参数的专用仪器，广泛应用于氧化锌避雷器的现场在线监测（带电测试）和实验室（停电检修）的测试中。符合中华人民共和国电力行业标准《 DL474.5—92现场绝缘试验实施导则—避雷器试验》的要术。本仪器采用微电脑进行采样、控制等先进技术，可测量氧化锌避雷器在工频电压下的全电流、三次谐波、阻性电流、阻性电流峰值、容性电流、有功功率等。并显示电压、电流的波形及打印输出。采用大屏幕液晶显示，汉字菜单提示操作，使人机交换功能更强。同时提供现场的接线显示。本仪器具有接线简单、测量精度高、可靠性强等特点。

HYBLQ-I氧化锌避雷器测试仪技术参数

1. 测量参数及范围

试验电压：           0-500KV

三次谐波电压：       0-500KV

全电流（峰值）：      0－ 1 0 mA

三次谐波电流：       0－ 1 0 mA

阻性电流（峰值）：    0－ 1 0 mA

阻性电流峰值：       0－ 1 0 mA

容性电流（峰值）：    0－ 1 0 mA

避雷器功耗：         0－99W

除显示上述各测量值外，还可显示电压及全电流的波形。

2. 测量误差：

试验电压：        ±5%

全电流：          ±5%

阻性电流：        ±5%

容性电流：        ±10%

避雷器功耗：      ±5%

3. 输入信号：

电压信号（ PT的低压测）：AC  5 -200V

电流信号： AC  0-10 m A

4. 工作电源： AC  220V±10%  50Hz
