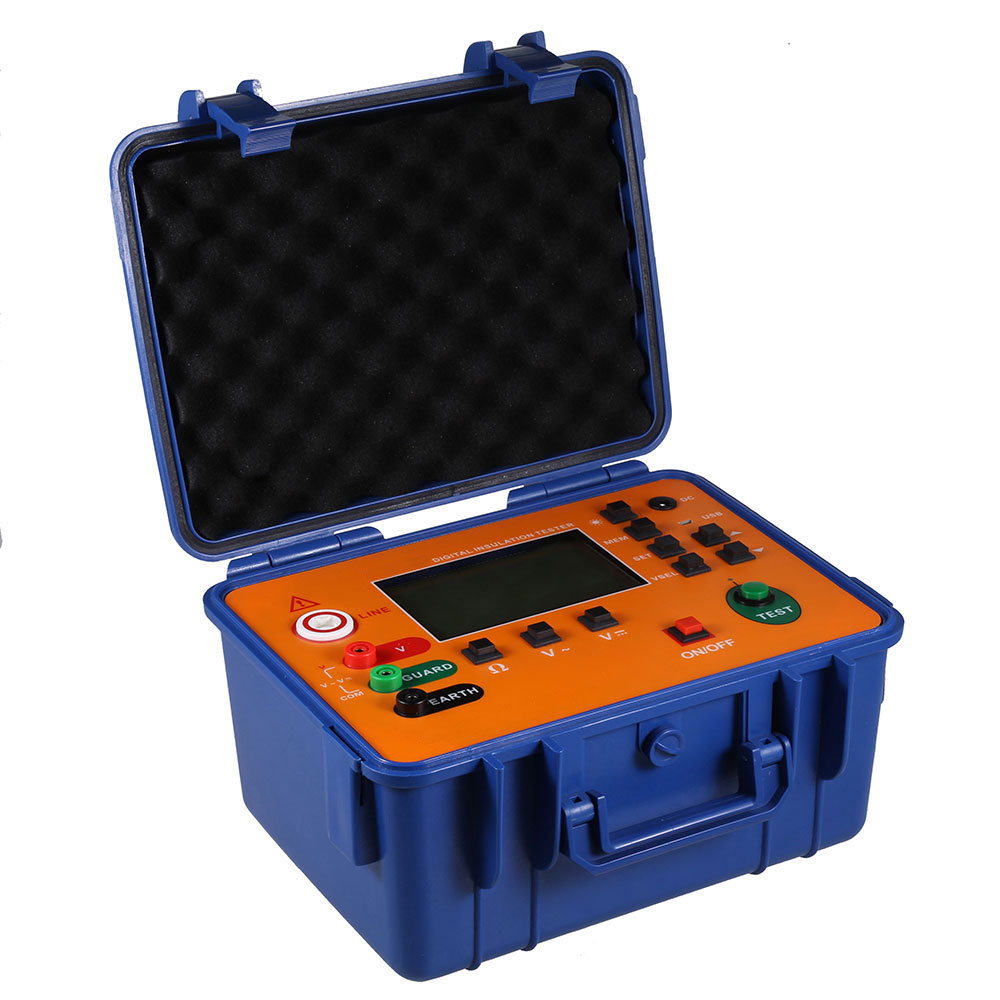

HY-5000绝缘电阻测试仪
由中大规模集成电路组成。本表输出功率大，输出电压等级多（有 6 个电压等级）。 额定绝缘测试电压范围 250 V ～ 5k V, 绝缘电阻测量范围 0.01M Ω～ 10 00G Ω。直流电压测量范围 0 ～ 1000V, 交流电压测量范围 0 ～ 750V 。可充电电池，具有 USB接口，软件监控，存储数据可以上传电脑，保存打印
HY-5000绝缘电阻测试仪技术特点
1. 具有大屏幕 LCD 灰白背光显示、数据存储、数据查阅、报警、自动放电、充电、自动关机等功能 2.具备测量直流电压交流电压吸收比和极化指数功能。 3.输出功率大，输出电压等级多（有 6 个电压等级）。 4.可充电电池，测试数据U盘转存，可上传电脑打印保存。
HY-5000绝缘电阻测试仪技术参数
额定电压：
100
；
250
；
500
；
1000
；
2500
；
5
000V
精度±
3%rdg
±
5dgt
短路电流：
≥
5
mA(5000V)
电阻量程：0.01M
Ω～
10
00G
Ω 精度±
3%rdg
±
5dgt 分辨率0.01M
Ω
|
功能 |
绝缘电阻测试，电压测试 |
|
基准条件 |
23 ℃± 5 ℃， 75%rh 以下 |
|
额定电压 (V) |
100 ； 250 ； 500 ； 1000 ； 2500 ； 5 000V 精度± 3%rdg ± 5dgt |
|
测量电压 (V) |
额定电压×（ 1 ± 10% ） |
|
绝缘电阻量程（ G Ω） |
0.01M Ω～ 10 00G Ω精度± 3%rdg ± 5dgt |
|
绝缘电阻分辨率 |
0.01M Ω |
|
直流电压量程 |
0 ～ 1000V |
|
直流电压分辨率 |
0.1V |
|
交流电压量程 |
0 ～ 750V |
|
交流电压分辨率 |
0.1V |
|
输出短路电流 |
≥ 5 mA(5000V) |
|
吸收比和极化指数测量 |
有 |
|
电源 |
12V 充电电池 |
|
背光 |
可控灰白屏背光，适合昏暗场所使用 |
|
显示模式 |
4 位超大 LCD 显示，灰白屏背光 |
|
LCD 显示尺寸 |
108mm × 65mm |
|
仪表尺寸 |
长宽高： 277.2mm × 227.5mm × 153mm |
|

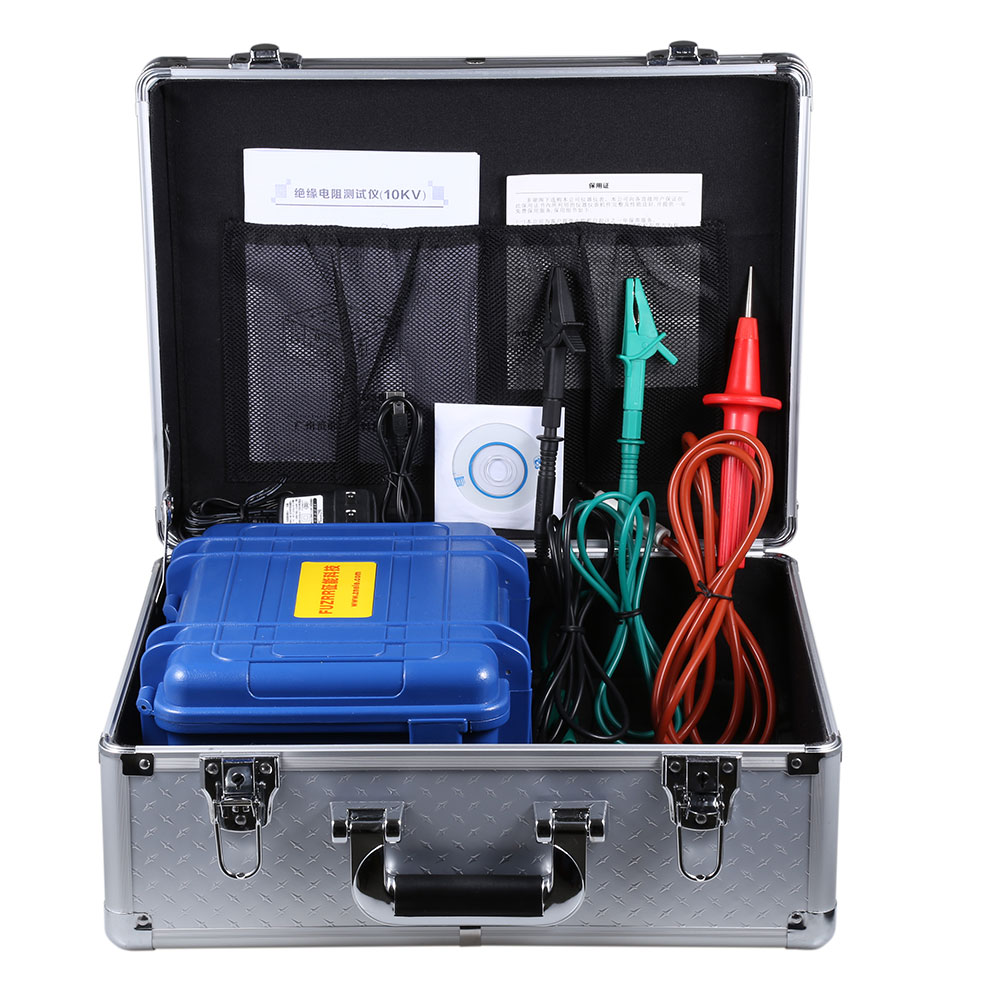

测试线 |
高压棒红色 3 米，高压测试线黑色 1 .5 米，绿线 1 .5 米 |
|
数据存储 |
500 组，闪烁显示“ FULL ”符号表示存储已满 |
|
USB接口 |
具有USB接口，软件监控，存储数据可以上传电脑，保存打印 |
|
通 讯 线 |
USB通讯线1条 |
|
数据查阅 |
数据查阅功能：“ READ ”符号显示 |
|
溢出显示 |
超量程溢出功能：“ OL ”符号显示 |
|
报警功能 |
测量值超过报警设定值时发出报警提示 |
|
功耗 |
待机 : 3 0mA Max( 背光关闭 ) |
|
开机开背光 : 42 mA Max |
|
|
测量： 20 0mA Max( 背光关闭 ) |
|
|
仪表质量 |
272 0g( 含电池 ) |
|
电池电压 |
|
|
自动关机 |
仪表无操作 15 分钟关机 |
|
绝缘电阻 |
≥ 50M Ω ( 测量线路与外壳间 ) |
|
耐压 |
AC3kV/50Hz 1min |
|
工作温度和湿度 |
－ 10 ℃～ +50 ℃＜ 85%RH |
|
贮存温度和湿度 |
－ 15 ℃～ +55 ℃＜ 90%RH |
|
适合安规 |
IEC61010-1 、 IEC1010-2-31 、 IEC61557-1,5 、 IEC60529(IP54) 、污染等 2 、 CAT Ⅲ 300V |
