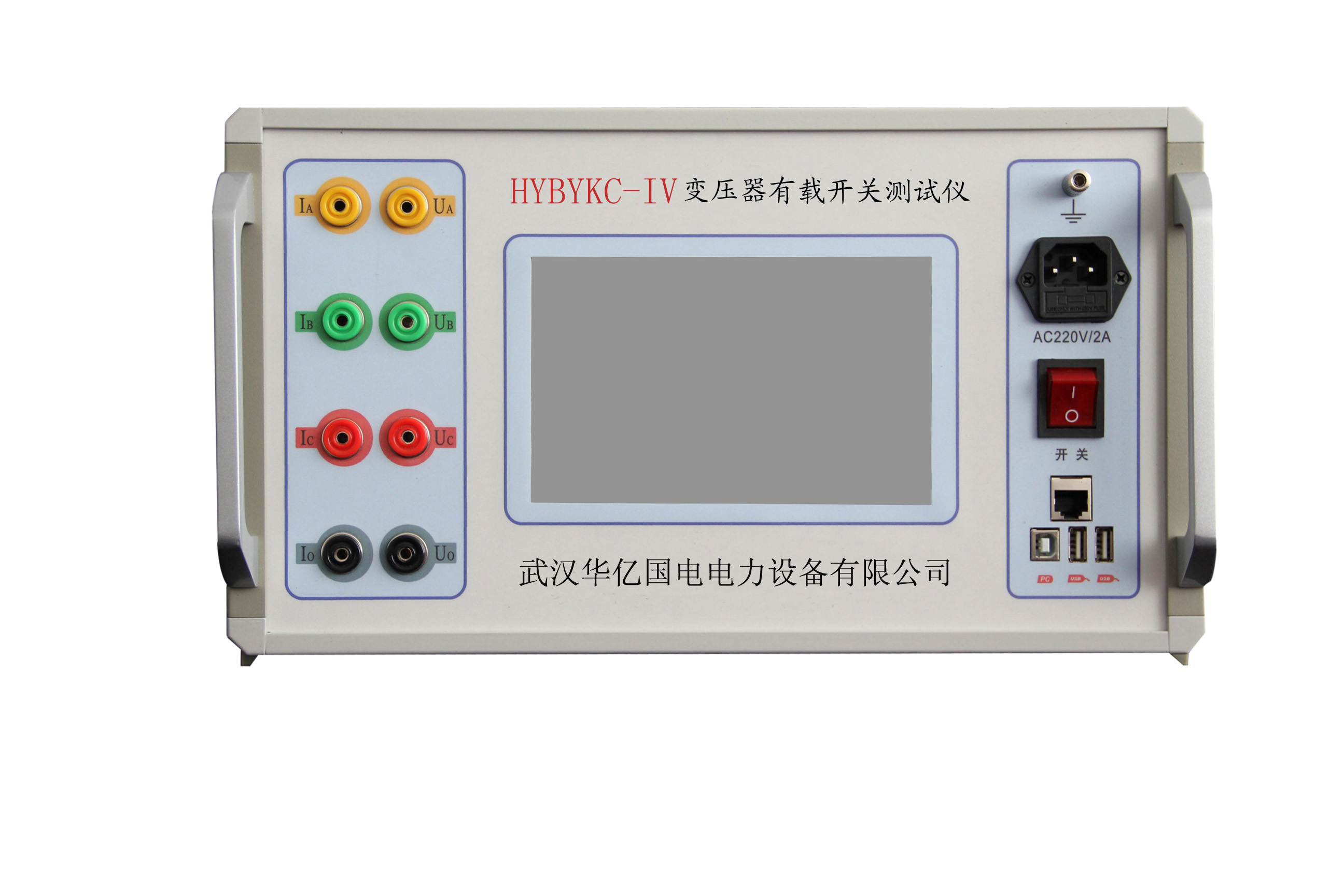

HYBYKC-IV智能型变压器有载开关测试仪

有载分接开关是与变压器回路连接的唯一运动部件，因此有载分接开关的检测，越来越引起重视。依据行标《DL/T846.8—2004有载分接开关测试仪》，要求检查有载分接开关的动作顺序，测量切换时间等。为此，我公司成功的研制了变压器有载分接开关测试仪，变压器有载分接开关测试仪主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。

仪器智能化程度高，全部中文菜单提示，操作简单。仪器体积小，重量轻，抗干扰能力强，大大减轻了现场工作人员的劳动强度，是发供电单位，变压器制造行业保障安全生产，提高产品质量的理想仪器。

HYBYKC-IV智能型变压器有载开关测试仪技术特点

①.  测试Y0  Y  △型变压器，阻值不用换算直接显示；

②.  数据分析人性化，可以自动的找出波形中间的故障，并做记号；

③.  波形的显示是根据采样回的数据自动调整阻值和时间的幅度；

④.  △型变压器可以显示三相同期性;

⑤.  可以带绕组或不带绕组进行测试；

⑥.  四端接线方式，提供高精度电阻测量,且无需导线补偿；

⑦.  在测试中间可以连续测试，节省变压器停电的时间；

⑧   仪器可以生存word报告，方便数据的管理和查询；

⑨.  仪器由小型的计算机控制，外配800×480彩色液晶触摸屏,高速打印机，支持外挂鼠标，操作方便；

⑩.  仪器内部可以自动保存1000组数据，也可以外接U盘保存

HYBYKC-IV智能型变压器有载开关测试仪技术参数

①. 三相恒流源充电，充电电流：3A/1A档；0.6A/0.2A档

②. 端口大电压：24V

③. 过渡电阻大量程：100Ω

④. 过渡电阻测量范围：1A档：0.4Ω～20Ω   0.2A档：10Ω～100Ω

⑤. 波形记录时间长度：300ms

⑥. 采样速率：30k

⑦. 时间分辨率：0.1ms

⑧. 电阻分辨率：0.1Ω

⑨. 准确度：过渡电阻：±5%读数±0.1Ω    过渡时间：±0.5%读数±0.2mS
