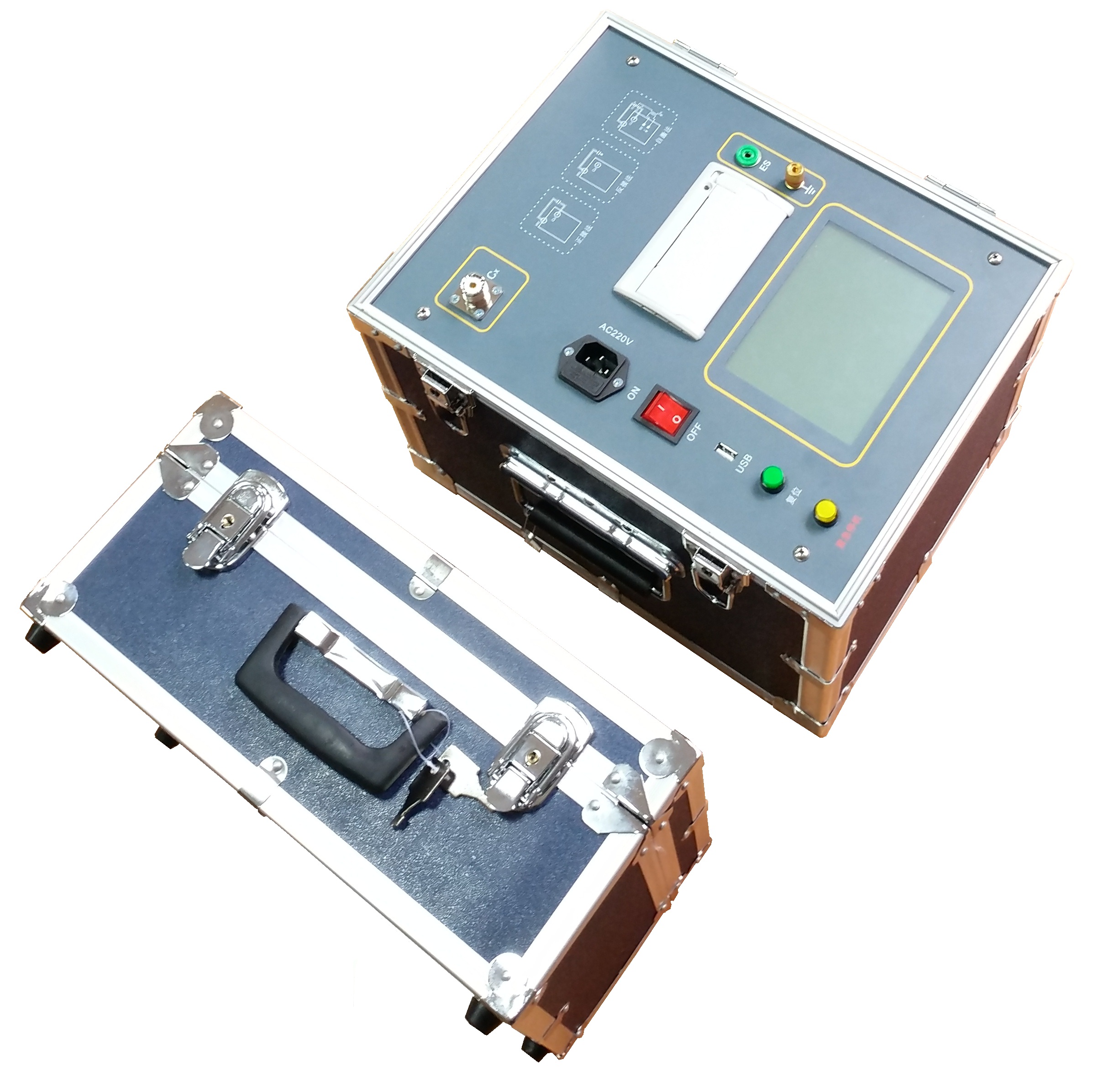

HYDX7000精密抗干扰介质损耗测试仪
介损绝缘试验可以有效地发现电器设备绝缘的整体受潮劣化变质，以及局部缺陷等，在电工制造、电气设备安装、交接和预防性试验中都广泛应用。
本仪器采用变频电源技术，利用单片机和电子技术进行自动频率变换、模/数转换和数据运算，达到抗干扰能力强、测试速度快、精度高、操作简便的功能。
变频电源采用大功率开关电源，输出50Hz、47.5Hz\52.5Hz、45Hz\55Hz、60Hz、57.5Hz\62.5Hz、55Hz\65Hz多频率可选，自动加压，可提供高10kV的电压；自动滤除50Hz干扰，适用于变电站等电磁干扰大的现场测试。
HYDX7000精密抗干扰介质损耗测试仪技术特点
1、仪器测量准确度高，可满足油介损测量要求，因此只需配备标准油杯，和专用测试线即可实现油介损测量。
2、采用变频技术来消除现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。
3、过流保护功能，在试品短路或击穿时仪器不受损坏。
4、内附标准电容和高压电源，便于现场测试，减少现场接线。
5、仪器采用大屏幕液晶显示器，测试过程通过汉字菜单提示既直观又便于操作。
HYDX7000精密抗干扰介质损耗测试仪技术参数
|
1 |
使用条件 |
-15℃∽40℃ |
RH＜80% |
||
|
2 |
抗干扰原理 |
变频法 |
|||
|
3 |
电 源 |
AC 220V±10% |
允许发电机 |
||
|
4 |
高压输出 |
0.5KV∽10KV |
每隔0.1kV |
||
|
精 度 |
2% |
||||
|
大电流 |
200mA |
||||
|
容 量 |
2000VA |
||||
|
5 |
自激电源 |
AC 0V∽50V/15A |
50HZ、60HZ单频 45HZ/55HZ 47.5HZ/52.5HZ 55H Z/ 65H Z 57.5HZ/62.5HZ 自动双变频 |
||
|
6 |
分 辨 率 |
tgδ: 0.001% |
Cx: 0.001pF |
||
|
7 |
精 度 |
△tgδ:±(读数*1.0%+0.040%) |
|||
|
△C x :±(读数*1.0%+1.00PF) |
|||||
|
8 |
测量范围 |
tgδ |
无限制 |
||
|
C x |
15pF ＜ Cx ＜ 300nF |
||||
|
|
10KV |
Cx ＜ 40 nF |
|||
|
|
5KV |
Cx ＜ 150 nF |
|||
|
|
1KV |
Cx ＜ 300 nF |
|||
|
CVT测试 |
Cx ＜ 300 nF |
||||
|
9 |
外型尺寸（ 主机 ）(mm) |
350（L）×270（W）×270（H） |
|||
|
外型尺寸( 附件箱 )(mm) |
350（L）×270（W）×160（H） |
||||
|
10 |
存储器大小 |
200 组 支持U盘数据存储 |
|||
|
11 |
重量（主机） |
22.75Kg |
|||
|
重量（附件箱） |
5.25Kg |
||||
