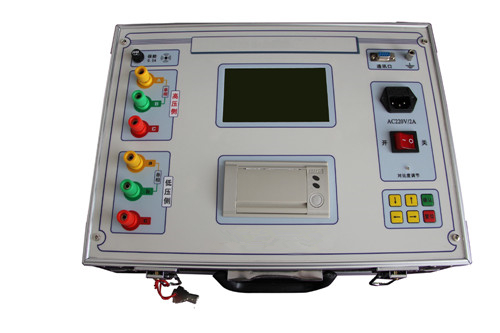

一、产品简介

   用变比电桥测量变压器的变比，操作过程繁琐，测量范围狭窄，已经不适应现代测量的快节奏、高效率的要求。为此，我公司采用现代电子技术，研制出了新一代 HYBZC-I全自动变比组别测试仪。它体积小，重量轻，精度高，稳定性好。它采用了大屏幕汉字显示、菜单操作，界面友好。 变比组别可一次测完 。该仪器是电力工业部门的理想测试仪器。

二、主要功能及特点

1 ．自动测量接线组别。

2．自动进行组别变换。

3．自动切换相序。

4．自动切换量程。

5．自动校表。

6．输入标准变比后，能自动计算出相对误差。

7 .   一次测量完成，自动切断试验电压 。

8. 设置数据,测量结果自动保存，可查看以前数据。

9 .   测量有载变压器 ,只输入一次变比。

三、主要技术指标

1．变比测量范围： 1—10 000

2．组别：1—12点

3．精度: 1- 10 00 0. 2   级    1000- 10 000 0.5 级   分辨率 0.0001

4. 电源：AC220V ±10%，50HZ

5．使用环境温度：-5℃   ─   40℃

6．使用环境湿度：＜85%

7 .   体积： 430×320×215mm ³

8 .   重量： 8Kg

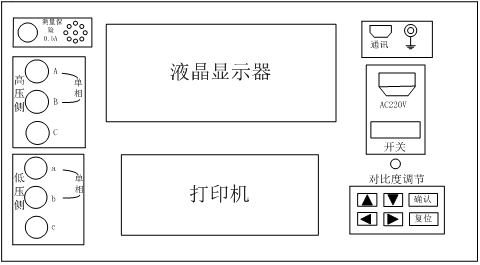

四、面板示意图



五、操作方法

1．联线：   关掉仪器的电源开关，按下面的方法接线。

           单相变压器                         三相变压器

    仪器                   变压器            仪器                 变压器

      A                       A                 A                      A

B                       X                  B                      B

C                       不接               C                      C

a                       a                a                      a

b                       x                b                      b

c                    不接               c                   c

      变压器的中性点不接仪器，不接大地。 接好仪器地线。将电源线一端插进仪器面板上的电源插座（内付 2A的保险），另一端与交流220V电源相联。

注意：切勿将变压器的高低压接反！

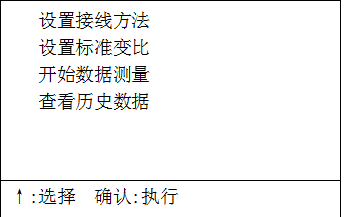

2.打开仪器的电源开关 , 稍后液晶屏上出现主菜单，如下图



选中的菜单反向显示（黑底白字）

此时可   按 “ ↑”键 选择功能菜单

　　　　按 “确认”键 执行相应功能

注：     按下按键，放开按键，为一次按键输入

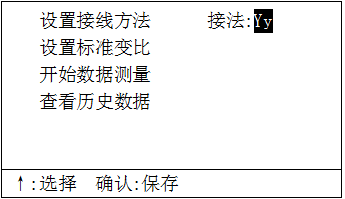

3．接法设置,进入接线方法设置后，液晶屏显示如下



     此时     按 “ ↑ ” 键选择接法

按 “确认” 键保存接法，返回主菜单

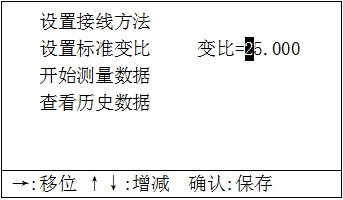

4．设置标准变比,进入标准变比设置后，液晶屏显示如下

此时　按 “ → ”键选择数据位,选中的数据反向显示

　　　按 “↑”“↓”键修改数据 。

选中数字后，按 “↑”“↓”键，数字由0到9循环变换，如果是第一位，数字只能由1到9循环变化，不会出现0 。

选中小数点后，按 “↑”“↓”键，小数点循环移动。

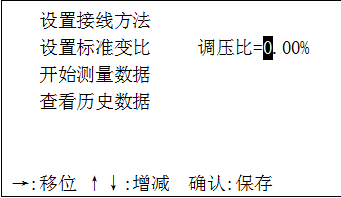

按 “确认”键保存变比后，液晶屏显示如下

调压比的设置方法和标准变比的设置方法相同。

按 “确认”键保存调压比后，返回主菜单

注意 :设置的标准变比为线电压之比,与QJ35电桥不同,不需要换算!

变比调压比设置实例

例 1. 变压器的电参数为

接法 :Yy

电压比 :10000V±3×5%/400V

接法设为 :Yy

标准变比设为： 10000/400=25（即为额定档位的）

调压比设为：   5.00%

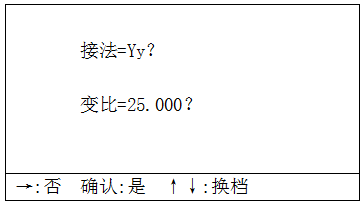

选择 “开始数据测量”，按“确认”键后，显示如下

每按 “↑”键一次,变比增加25.000×5%,即1.25。每按“↓”键一次,变比减少1.25。新的标准变比直接显示在屏上,按确认键,即可测量出结果。

例 2. 变压器的电参数为

接法 :Yy

电压比 :高压1分接10500V，2分接10000V，3分接9500V，低压400V

接法设为 :Yy

测量 1分接时，

变比设为 10500/400=26.250

调压比设为：   0.00%

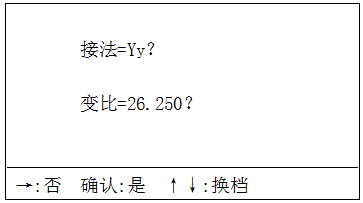

选择 “开始数据测量”，按“确认”键后，显示如下

按确认键 ,即可测量。

测量 2分接时，

变比设为 10000/400=25.000

调压比设为：   0.00%

选择 “开始数据测量”，按“确认”键后，显示接法和变比后,按确认键,即可测量。

测量 3分接时，

变比设为 9500/400=23.750

调压比设为：   0.00%

选择 “开始数据测量”，按“确认”键后，显示接法和变比后,按确认键,即可测量。

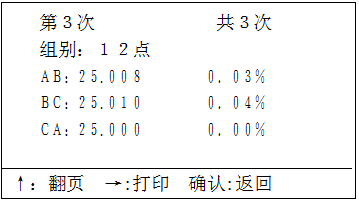

2分接测量完成后,显示如下

每次测量完成后，仪器自动保存数据，多保存 30个数据,超过3０后，本次数据存入第30次，第一次数据清除，即先进先出。

第一行左边显示本次数据在历史数据中的位置，右边显示历史数据的个数。第二行为组别。第三行左边为 AB相的变比,第三行右边为AB相的相对误差,依此类推。如果测单相变压器,只有前三行显示。如果实测变比的相对误差大于１0   %,显示“＞１０％”, 如果实测变比的相对误差小于-１0 %,显示“< - １０％ ”。

按 “↑”键，查看历史数据。

按 “←”键，进入打印菜单，可打印本次数据，打印全部数据，可清除全部历史数据。

按确认键，返回主菜单。

  六、注意事项

1. 保险为 0.5A请不要变大电流的保险 。如果测试线短路 ,高低压接反,会熔断保险，旁边的蜂鸣器会发声。保险熔断后，如果进行测量，在显示“  正在测量，请等待！ ”后停住。请关机，更换相同容量的保险，重测。

2.连线要保持接触良好。 仪器应良好接地！

3.仪器的工作场所应远离强电场、强磁场、高频设备。供电电源干扰越小越好，宜选用照明线,如果电源干扰还是较大，可以由交流净化电源给仪器供电。交流净化电源的容量大于200VA即可。

4.仪器工作时，如果出现液晶屏显示紊乱，按所有按键均无响应，或者测量值与实际值相差很远，请按复位键,或者关掉电源,再重新操作。

5.显示器没有字符显示,或颜色很淡,请调节亮度电位器至合适位置。

6 . 仪器应存放在干燥通风处，如果长期不用或环境潮湿，使用前应加长预热时间，去除潮气。

7 . 通讯口调试时使用

  七、产品清单

1.测试仪一台

2.电源线一根

3.测试线一套

4.产品使用说明书一本

5.合格证一个

八、附录：

变比试验的目的主要有：

（ 1）检查变比是否与铭牌值相符，以保证达到要求的电压变换。

（ 2）检查电压分接开关指示位置是否正确。

（ 3）检查各线圈的匝数比，可判断变压器是否存在匝间短路。

（ 4）测出三相变压器本身变压比的不平衡度。

（ 5）提供变压比的准确程度，以判断变压器能否并列运行
