技术特点
1.使用方便,无需停电。局部放电检测仪可随时随地实现运行中的电气设备局部放电进行带电检测。
2.操作智能化。无需关心局放的放电次数、放电相位等结果,甚至无需分析复杂多变的放电图谱,仪器复杂的数据处理及智能判断使非专业人员也能高效、准确地实现电气设备局部放电的测量;
3. 超强抗干扰。局部放电检测仪采用德国原装铝合金机壳,可有效屏蔽外界强电磁干扰,保证数据的可靠采集。
4.传感器多样化。通过配置不同的传感器可以实现对变压器、开关柜、GIS、电缆、高压线路等设备实现检测,极大提高了仪器的灵活性;
5. 采用高灵敏度进口传感器。 所采用的高灵敏度传感器增益相比常规传感器至少高出 6dB 以上;
6.高容量电池供电系统。 局部放电检测仪采用进口高能效锂聚合物电池,使仪器的续航时间达到12小时;
7.采用安全的激光定位技术。实用的激光定位功能使您不再为找不到放电区域而烦恼;符合国家电力行业标准DL/T911-2004频率精度非常高,精度高于0.001%
8. 测量速度快,对单个绕组测量时间3分钟以内
9.数字化频率合成,频率稳定性更高
技术参数
1、 适用范围:采用非侵入式检测方式,对高压电气设备的局部放电缺陷进行检测及定位。
2、 传感器配置
标配:超声波传感器 (UA) 、地电波传感器 (TEV)
选配:变压器专用传感网、 GIS 专用特高频传感器、高压电缆专用传感器,也可根据用户要求定制。
2 、检测原理:超声波法 (UA) 、 地电波法 (TEV) 及特高频法 (UHF) 。
3 、检测频带:
超声波 : 40 ~ 200KHz
地电波 : 3~100MHz
特高频 : 300~2000MHz
4、 测量范围:
超声波 : -90 ~ 80dB
地电波: -80 ~ 10dBm
特高频: -80 ~ 10dBm
5 、灵敏度:小 10pC( 具体取决于传感器与放电源之间的距离 ) 。
6 、传感器:
① 超声波传感器: 20 ~ 200(kHz);
② 地电波 (TEV) : 3 ~ 100MHz 。
③ 特高频传感器: 300 ~ 2000(MHz) ,具备定向接收特性;
7 、具有内置超声传感器,地电波、超声波二合一传感器 ,可选变压器专用传感器、 GIS 专用传感器、电缆专用传感器等部件 ;
8 、软件功能:
① 连续检测特高频、地电波及超声波信号,判断是否存在局部放电;
② 实时显示被测信号的变化趋势、可对局部放电信号的发展作出较为直观的判断;
③ 具备数据的现场存储功能。
9 、仪器特征:
① 屏幕显示:高对比度 3.5 英寸 TFT 彩屏。
② 数据存储:可保存 1000 组测试数据。
③ 工作电源:内置 8.4V 锂电池,可连续工作 8 小时。
④ 电源:输入 100-240VAC ,输出 8.4V/3A ,充电时间 3 ~ 4 小时。
⑤ 外形尺寸: 230 * 120 * 55(mm) 。
⑥ 仪器重量: 0.7kg 。
⑦ 使用 温度: -25℃ ~ 45℃ 。
⑧ 存储温度: - 35℃ ~ 60℃ 。

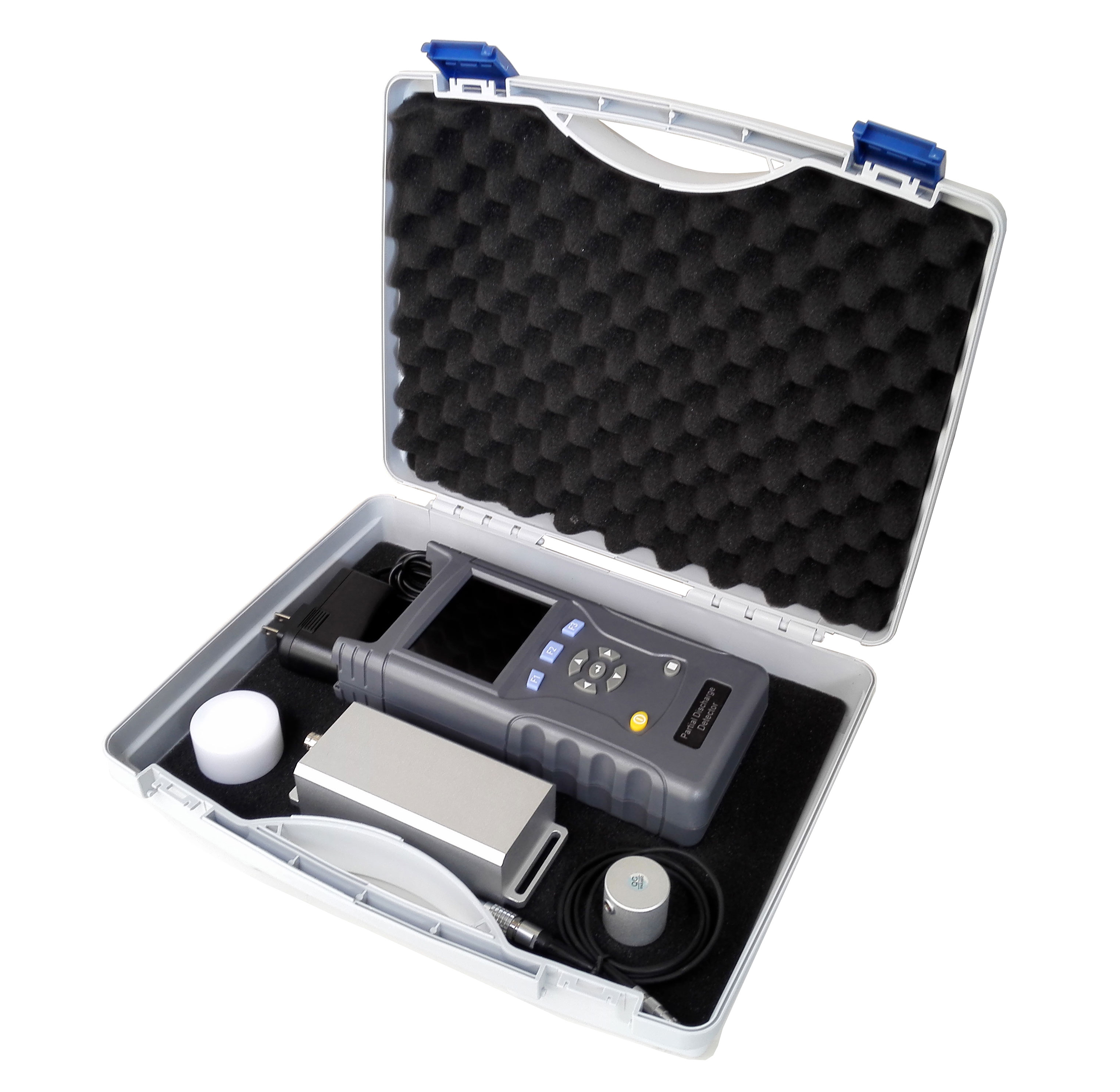

10 、 成套配置:主机、传感器、交流适配器、连接电缆及运输箱。
