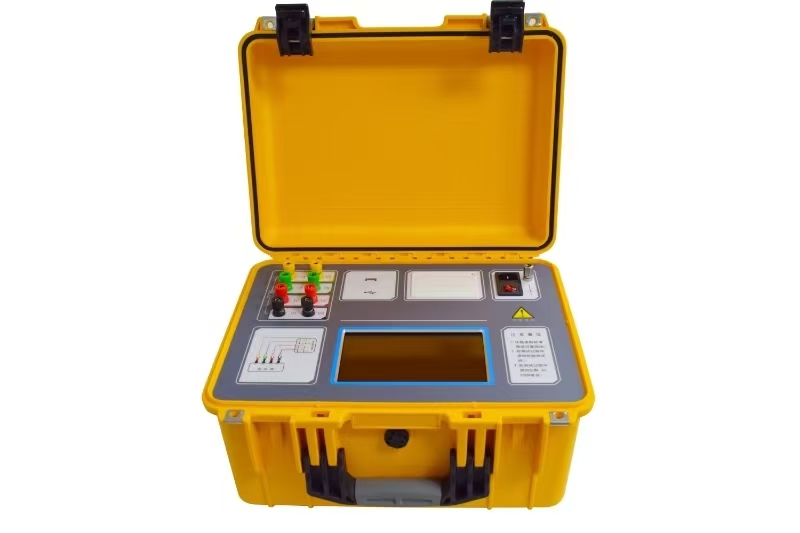

产品介绍

多次脉冲电缆故障测试仪 是由 测距主机 和 脉冲信号耦合单元 组成，利用多次脉冲法技术完成测试的重要组成设备，其采用阻容特性， “暂时存储”部分冲击能量。将冲击高压信号引导到故障电缆的故障相上，瞬间又将“存储”的部分能量再次施加到故障电缆的故障相上，保证故障点充分击穿，形成并延长故障点击穿后的电弧和持续时间，同时产生一个触发并启动多次脉冲自动触发装置和电缆故障测试仪（根据TDR测试方法选择，可分别测试三次脉冲波形和多次脉冲波形） 。

该产品采用工控 防护 机箱 结构 ，小巧精致，易携带；人机界面友好，即使非专业人员操作，依然可以很快熟悉并使用，高效、准确的完成电缆故障测试工作 ， 其主要用于电力电缆开路、短路、接地、低阻、高阻闪络性及高阻泄漏性故障的测试，以及同轴通信电缆和市话电缆的开路、短路故障的精确测试；还可以电波测速、测定线缆长度等 。

功能特点

1. 用于 35kV及以下 不同等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
2. 可配合高压设备实现传统电缆故障测试的低压脉冲 法、冲击闪络法、三次脉冲法、八次脉冲法、速度测量法。
3. 工业级 10.4寸彩色触摸液晶屏显示，全中文操作软件和使用界面，子菜单方式和文字提示实现人机互动。
4. 全局波形和局部波形同步显示，便于整体分析和细节调整。
5. 任何高阻故障均呈现最简单的类似低压脉冲短路故障波形特征，极易判读。
6. 采用多次脉冲法测试时，界面同时采集 8条真实波形，更便于判读和降低测试误差，提高测试精度。
7. 内置电源供电，在无电源环境中均可长时间使用。
8. 体积小、重量轻、使用方便，检测故障成功率和测试精度高。
9. 在任何环境下性能稳定，不死机，信号采集高压保护措施安全。
10. 内置存储 /调出功能，可方便将数据及波形保存或调出重新分析。
11. 测试信号提供多种脉冲宽度，无测试盲区。

技术参数

【多次脉冲电缆故障测试仪】

1. 采样方法：低压脉冲法、冲击闪络法、三次脉冲法、八次脉冲法、速度测量法
2. 采样速率： 200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz
3. 脉冲宽度： 0.05 μ s、0.1 μ s、0.2 μ s、0.5 μ s、1 μ s、2 μ s、8 μ s
4. 波速设置：交联乙烯、聚氯乙烯、油浸纸、不滴油和未知类型自设定
5. 冲击高压： 40kV及以下
6. 测试距离：＜ 60km
7. 分 辨 率： 1m
8. 测试精度： 1m
9. 显示方式： 工业级 10.4寸彩色触摸液晶屏
10. 操作方式：触摸屏操作、物理旋钮 操作
11. 分析设置：滚屏、缩放、保存、调出、波移等功能
12. 工作电源：内置电池供电，耦合单元无源工作
13. 连续工作：＞ 4h（亦可使用外接电源使用）
14. 储存功能：具有数据存储功能，可存储大量现场波形及数据，并随时调出使用
15. 波形分析：所有的高阻故障波形仅表现为低压脉冲法的短路故障波形特征，便于分析卡位
