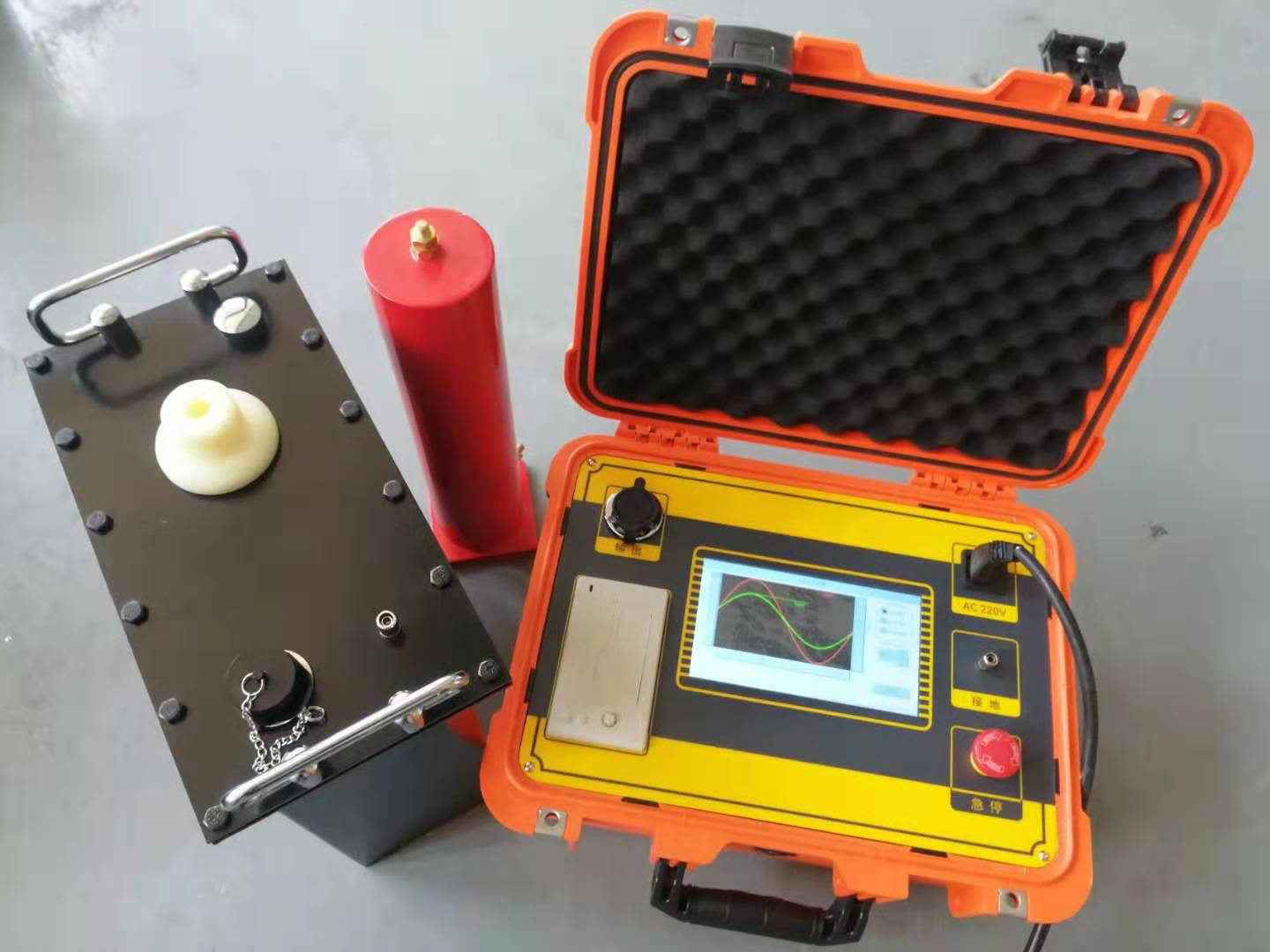

HYCFV触摸屏0.1Hz超低频高压发生器
用 0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一.国家颁布的电气设备预防性试验相关规程已经明文规定不再使用直流高压对电气设备进行耐压试验，推荐使用交流耐压试验。国家标准GB50150-2016也对0.1HZ超低频进行电缆交流耐压也已做出说明。
本系列0.1Hz高压发生器”采用新的电力电子元器件和新的ARM7单片机技术，进一步降低了设备的体积和重量，傻瓜式操作，性能更稳定，克服了第一代机械式升压器使用寿命短、故障率高、体积大的缺点。
HYCFV触摸屏0.1Hz超低频高压发生器 技术特点
1. 技术先进：采用数字变频技术，微电脑控制，升压、降压、测量、保护等测试过程全自动化。
2. 操作方便：接线简单，傻瓜式操作。
3. 保护全面：多重保护（过压保护、高低压侧过流保护），动作迅速（动作时间≤10ms）,仪器安全可靠。
4. 安全可靠：控制器和高压发生器低压连接，光电控制，使用安全可靠。
5. 采用了高低压闭环负反馈控制电路，输出无容升效应。
6. 配置齐全：电容触摸屏，液晶汉字显示，自动存储，自动打印。
7. 测试范围大：0.1Hz、0.05Hz及 0.02Hz多频率选择，测试范围大。
8. 体积小、重量轻：十分利于户外作业。
技术参数
1. 输出额定电压：见下表
2 . 输出频率： 0.1Hz 、 0.05Hz 、 0.02Hz
3 . 带载能力： 0.1Hz ≤ 1.1 µ F
0.05Hz ≤ 2.2 µ F
0.02Hz ≤ 5.5 µ F
4 . 测量精度： 3%
5 . 电压正，负峰值误差： ≤3 ％
6 . 电压波形失真度： ≤5 ％
7 . 使用条件：户内、户外；温度： -10 ℃～ +40 ℃；湿度： ≤85 ％ RH
8 . 电源保险管：见下表
9 . 电源：电压 220V±5% ， 50±5Hz 可用发电机,, 要求发电机输出电压、频率稳定（一般要求功率大于 3kW，频率 50Hz，电压 220V±5%)
|
产品型号 |
额定电压 |
带载能力 |
电源保险 |
产品结构 . 重量 |
|
HYCFV-30/1.1 |
30KV 峰值 |
0.1Hz, ≤ 1.1µF |
8A |
控制器： 6 ㎏ 升压器： 20 ㎏ |
|
0.05Hz, ≤ 2.2µF |
||||
|
0.02Hz, ≤ 5.5µF |
||||
|
HYCFV-50/1.1 |
50KV 峰值 |
0.1Hz, ≤ 1.1µF |
10A |
控制器： 6 ㎏ 升压器： 45 ㎏ |
|
0.05Hz, ≤ 2.2µF |
||||
|
0.02Hz, ≤ 5.5µF |
||||
|
HYCFV-80/1.1 |
80KV 峰值 |
0.1Hz, ≤ 1.1µF |
20A |
控制器： 6 ㎏ 升压器： 50 ㎏ |
|
0.05Hz, ≤ 2.2µF |
||||
|
0.02Hz, ≤ 5.5µF |
