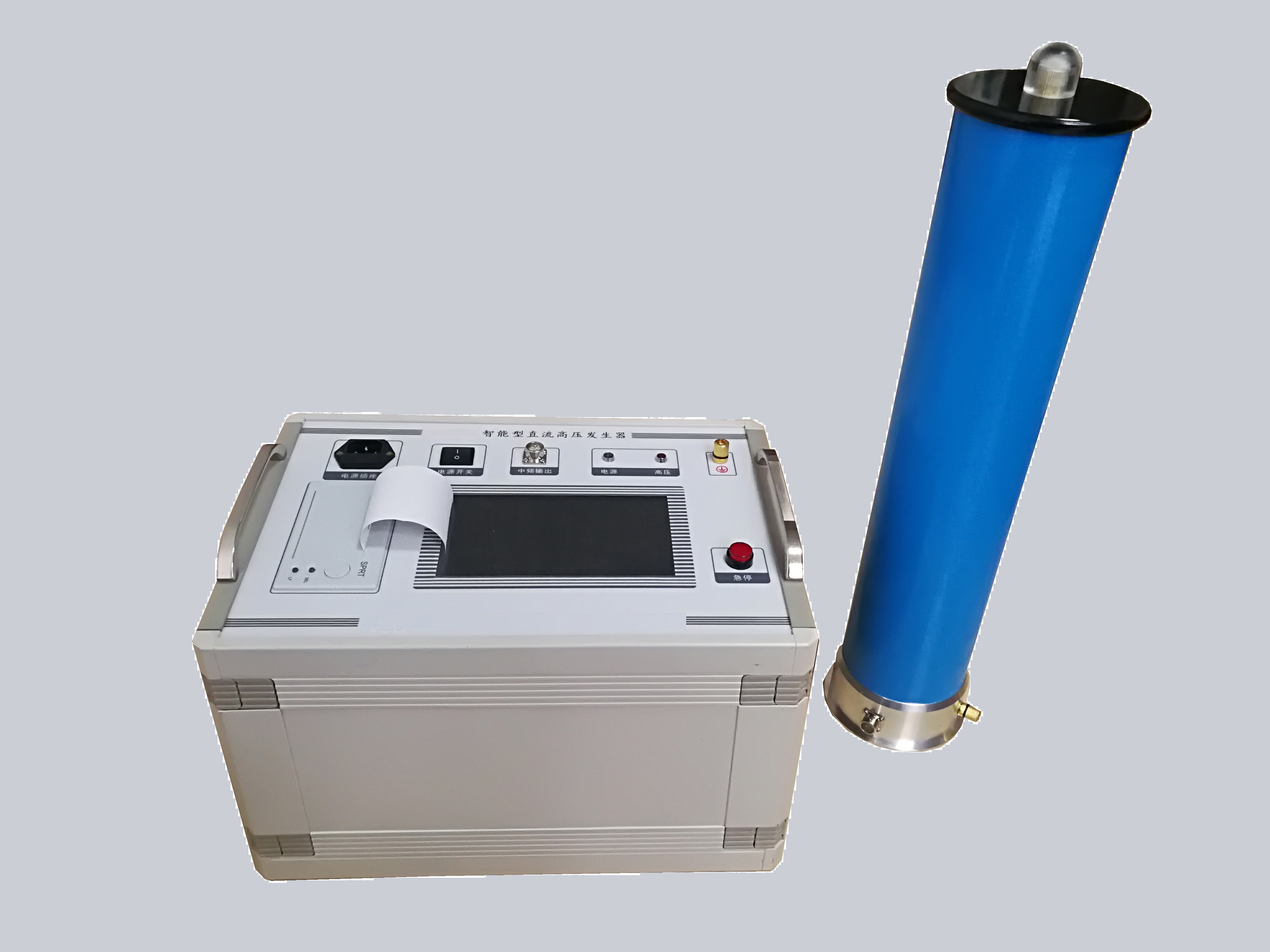

HYZGF智能直流高压发生器

1 ．技术特点：

■ 采用中频倍压电路，应用 PWM 脉宽调制技术和大功率 IGBT 器件。对 PWM不准确线性度进行了调整，精度得到了大幅度提高。

■ 采用电压大反馈，输出电压稳定度高，纹波系数 ≤ 1% 。

■ 触摸屏直观操作，人机界面清晰准确。

■ 高精度 AD转换测量高压电压电流，实时监测，并且在输出电压有波动时能自动调节输入电压实现输出高压的稳定，试验数据真实可靠。

■ 全量程采用单片机平滑调压，升压速度可根据试验要求调整。

■ 升压电路零起升压，过压过流以及试验时间可任意设定

■ 专设氧化锌避雷器试验菜单选项，特别适用氧化锌避雷器 0.75U _DC1mA 直流泄漏试验

■ 专设阶段耐压试验菜单选项，可分时间阶段试验（多六个时间段）可一键式按试验规程完成电力电缆直流试验项目

■ 试验过程中自动记录电流值的波动变化，并能将结果显示在屏幕上，特别方便进行数据分析。

■ 倍压筒采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。

■ 可自动存储 300次试验数据，可打印可查询。

■ 仪器自带万年历和时间功能，实验结果查询和打印时可显示时间和日期。

■ 增加了急停安全按钮，在试验出现异常或紧急情况时可人工干预，提高试验安性。

2．技术参数：

■ 输出电压： 60kV\120kV\200kV\300kV\400kV\500kV\600kV

■ 输出电流： 2mA\3mA\5mA\10mA

■ 测试精度： ±1.0 % （读数 ± 2 个字 )

■ 纹波系数： ≤1 %

■ 电压稳定度： 随机波动，电源电压变化 ±10%时≤1%

■ 过载能力： 空载电压可超出额定电压 1 0%使用10分钟

大充电电流为 1. 5倍额定电流

■ 工作方式：间断使用，一次连续时间长为 30分钟

■ 工作环境：

电源： 单相交流 50HZ 220V±10%
