HYCFV触屏智能0.1Hz超低频高压发生器

时间：2021/9/9 16:22:45 点击次数：369 点击下载

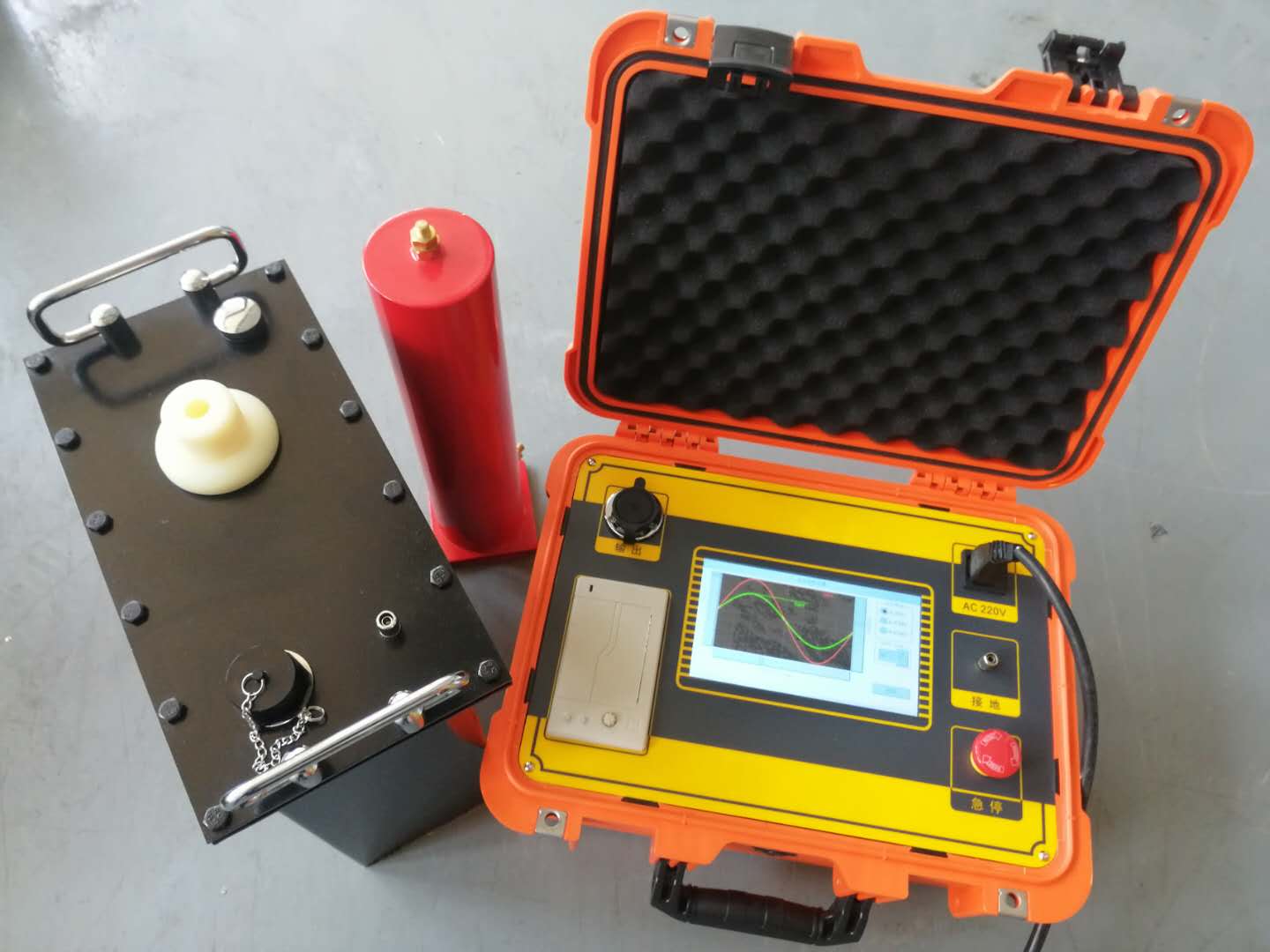

HYCFV触屏智能0.1Hz超低频高压发生器

本公司研制的新一代本系列 0.1Hz超低频高压发生器”采用新式电力电子元器件和新式 ARM7单片机技术，进一步降低了设备的体积和重量，傻瓜式操作，性能更稳定，克服了第一代机械式升压器使用寿命短、故障率高、体积大的缺点。通过多年的实践，大量用户的反馈表明：本系列超低频高压技术可替代其它的交流耐压设备，性价比高！

本系列产品技术参数

1. 输出额定电压：参见表 3

2. 输出频率：0.1Hz、0.05Hz、0.02Hz

3. 带载能力： 0.1Hz-1.1µF

0.05Hz- 2.2µF

0.02Hz- 5.5µF

4. 测量精度：3%

5. 电压正，负峰值误差：≤3％

6. 电压波形失真度：≤5％

7. 使用条件：户内、户外；温度：-10℃～+40℃；湿度：≤85％RH

8. 电源保险管：参见表 3

9. 电源：电压 220V±5%，50±5Hz

注意：若使用便携式发电机供电，要求发电机输出电压、频率稳定（一般要求功率大于 3kW，频率 50Hz，电压 220V±5%,首选变频发电机。）

被试品电容量不得超过仪器额定电容量大值，数值大小见表 3；

型号	额定电压	带载能力	电源保险管	产品结构、重量
30/1.1	30kV （峰值）	0.1 Hz, ≤ 1.1 µ F	10A	控制器： 4 ㎏升压器： 2 0 ㎏
		0.05Hz , ≤ 2.2µF
		0.02Hz , ≤ 5.5µF
40 /1.1	4 0kV （峰值）	0.1 Hz, ≤ 1.1 µ F	10A	控制器： 4 ㎏升压器： 20 ㎏
		0.05Hz , ≤ 2.2µF
		0.02Hz , ≤ 5.5µF
50 /1.1	5 0kV （峰值）	0.1 Hz, ≤ 1.1 µ F	1 5 A	控制器： 4 ㎏升压器： 40 ㎏
		0.05Hz , ≤ 2.2µF
		0.02Hz , ≤ 5.5µF
6 0/1.1	6 0kV （峰值	0.1 Hz, ≤ 1.1 µ F	1 5 A	控制器： 4 ㎏升压器： 50 ㎏
		0.05Hz , ≤ 2.2µF
		0.02Hz , ≤ 5.5µF
8 0/1.1	8 0kV （峰值）	0. 1 Hz , ≤ 1.1 µF	15A	控制器： 4 ㎏升压器： 50 ㎏
		0.0 5 Hz , ≤ 2.2 µF
		0.02Hz, ≤ 5.5 µ F
9 0/1.1	9 0kV （峰值）	0. 1 Hz , ≤ 1.1 µF	15A	控制器： 4 ㎏升压器： 55 ㎏
		0.0 5 Hz , ≤ 2.2 µF
		0.02Hz, ≤ 5.5 µ F
