变压器测试 绝缘电阻试验

内容提要：主要说明试验标准、接线方式及试验结果 分析判断和此项试验注意事项。

测量绕组连同套管一起的绝缘电阻和吸收比或极化指数，对检查变压器整体的绝缘状况具有较高的灵敏度，能有效地检查出变压器绝缘整体受 潮或老化、部件表面受潮或脏污以及贯穿性的集中缺陷。

一、试验方法

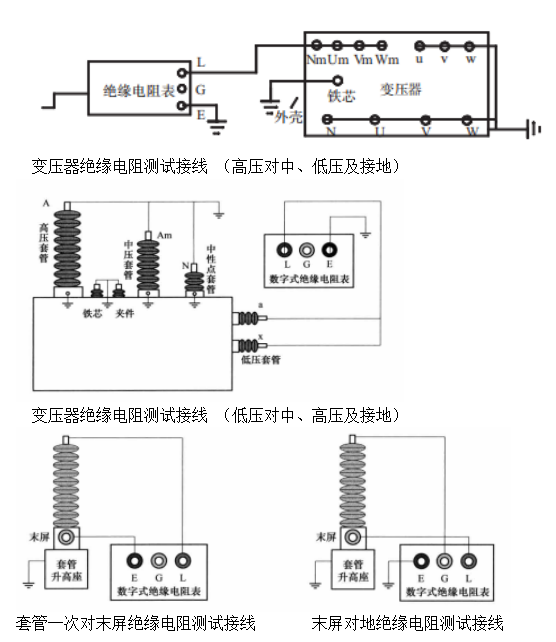

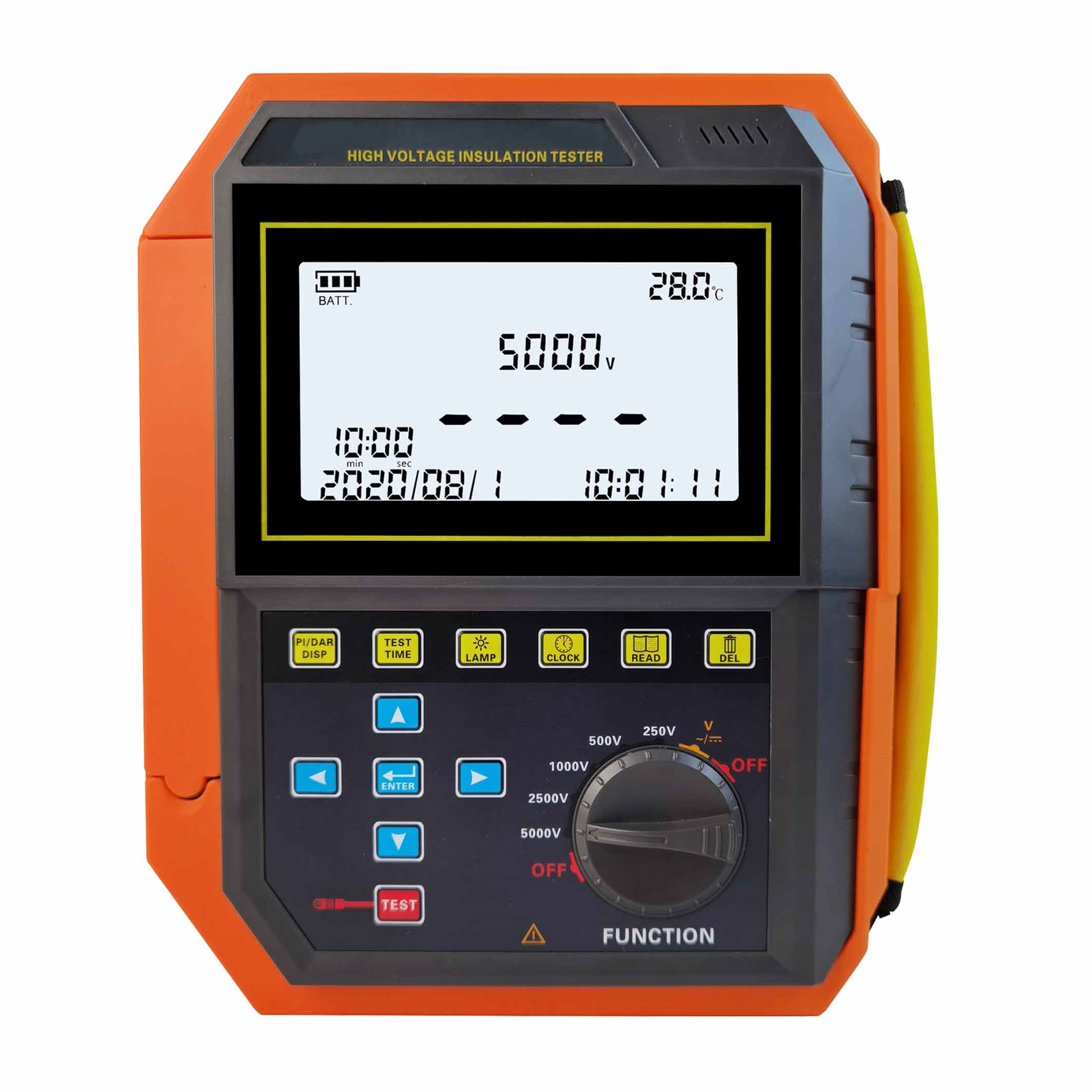

测量绕组绝缘电阻时，应采用２５００Ｖ 或５０００Ｖ 兆欧表，依次测量各 绕组对地和其他绕组间绝缘电阻值，被试绕组各引线端应短接在兆欧表的 Ｌ端，其余非试绕组都短路接地后与兆欧表的Ｅ端相连。采用这种接线方 式可以测出被试部分对接地部分和不同电压部分间的绝缘状态，且能避免 各绝缘中剩余电荷造成的测量误差。变压器绝缘电阻测试接线 ，测量顺序和具体部位

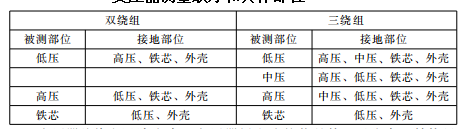

变压器 测量顺序和具体部位



随着变压器电压的提高、容量的增大，在吸收比测量中出现绝缘电阻高， 吸收比反而不合格的不合理现象，这是因为随着变压器干燥工艺的提高，油 纸绝缘材料的改善，变压器大型化，吸收过程明显变长，出现绝缘电阻提高、 吸收比小于１．３的情况。可以用极化指数来判断变压器绝缘是否受潮。

试验标准

１．铁芯绝缘

进行器身检查的变压器，应测量可接触到的穿心螺栓、轭铁夹件及绑 扎钢带对铁轭，铁芯、油箱及绕组压环的绝缘电阻。当轭铁梁及穿心螺栓 一端与铁芯连接时，应将连接片断开后进行试验。

不进行器身检查的变压器或进行器身检查的变压器，所有安装工作结 束后应进行铁芯和夹件 （有外引接地线的）的绝缘电阻测量。

铁芯必须为一点接地。当变压器上有专用的铁芯接地线引出套管时， 应在注油前测量其对外壳的绝缘电阻。用２５００Ｖ 兆欧表测量，持续时间 为１ｍｉｎ，应无闪络及击穿现象。

２．绕组连同套管绝缘

绝缘电阻值不低于产品出厂试验值的７０％。

当测量温度与产品出厂试验时的温度不符合时，换算到 同一温度时的数值进行比较 。末屏对地绝缘电阻不低于 1000 Ｍ Ω .

变压器电压等级为３５ｋＶ 及以上，且容量在４０００ｋＶＡ 及以上时，应 测量吸收比。吸收比与产品出厂值相比应无明显差别，在常温下应不小于 １．３；当 Ｒ６０ｓ 大于３０００Ｍ Ω 时，吸收比可不做考核要求。

变压器电压等级为２２０ｋＶ 及以上且容量为１２０ＭＶＡ 及以上时，宜用 ５０００Ｖ兆欧表测量极化指数。测得值与产品出厂值相比应无明显差别，在 常温下不小于１．３；当 Ｒ６０ｓ 大于１００００Ｍ Ω时，极化指数可不做考核要求

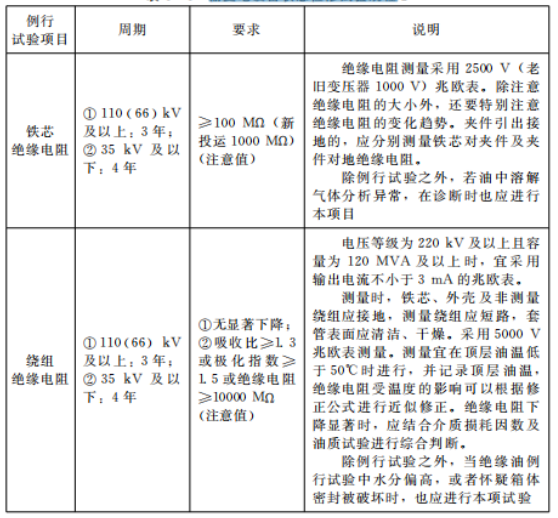

输变电设备状态检修试验规程



试验结果分析

影响变压器绝缘电阻的因素较多，其数据分散性较大，因而判断绝缘电阻是否合格主要采取比较法，即将测量结果与有关规程的数据、本变压 器出厂数据及历次测量数据进行比较。由于绝缘电阻与温度有关，所以在 比较分析时，必须将测量数据和比较数据换算到同一温度下。

四、注意事项

（１）每次试验应选用相同电压、相同型号的绝缘电阻表。

（２）测量时宜使用高压屏蔽线。若无高压屏蔽线，测试线不要与地线 缠绕，应尽量悬空。

（３）被测部位短路接地要良好，不要接到变压器有油漆的地方，以免 影响测试结果。

（４）测量应在天气良好的情况下进行，且空气相对湿度不高于８０％。 若遇天气潮湿、套管表面脏污，则需要进行 “屏蔽”测量。

（５）由于残余电荷会直接影响绝缘电阻及吸收比的数值，故变压器接 地放电时间至少在５ｍｉｎ以上。

（６）变压器测试的外部条件 （指一次引线）应与前次条件相同，好 能将变压器一次引线解脱进行测试。

（７）禁止在有雷电或邻近有高压设备时使用摇表，以免发生危险。

（８）测量变压器铁芯绝缘电阻，将铁芯引出小套管的接地线解开时要 注意，不能使小套管漏油渗油。另外，有些变压器铁芯引出后经小套管、 胶木绝缘子沿变压器外壳，在变压器本体底部接地。在测量变压器铁芯绝 缘电阻时，应在铁芯引出小套管处进行测量，以免胶木绝缘子绝缘不良而 带来测量误差。对铁芯没有接地引出线的变压器进行例行试验时不进行此 项试验
